杜卡迪摩托车后轮悬挂总成结构设计

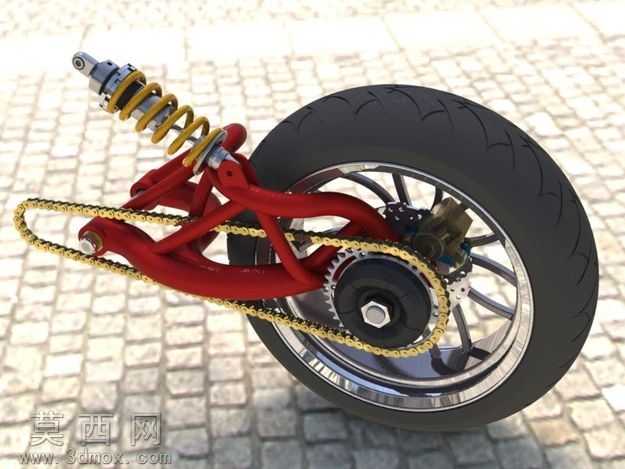

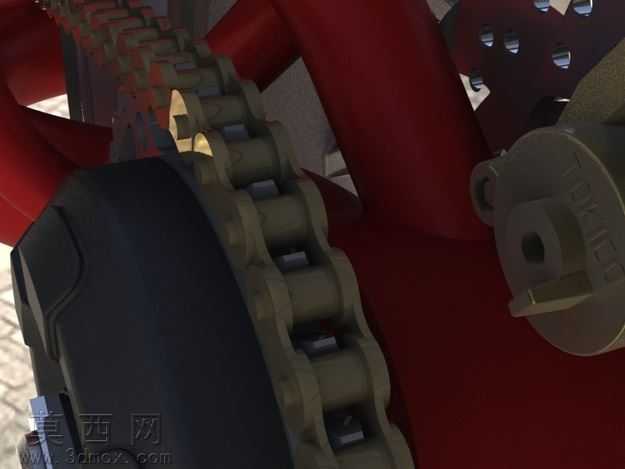

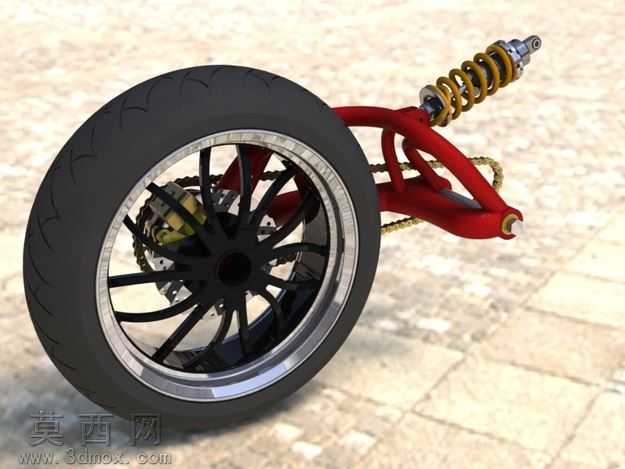

本作品为摩托车后轮单侧悬挂传动总成的三维建模设计，整体围绕高性能摩托的后行走系统结构展开，在建模阶段严格遵循机械装配逻辑，先完成各子部件的独立参数化建模，再按照实际装配约束完成整体组合。建模过程中首先对后轮轮毂进行结构还原，精准还原辐条式轮毂的曲面造型、轮辋的安装卡槽、轮毂中心的轴承安装位与链轮固定座的孔位分布，轮胎部分还原了公路运动胎的胎纹沟槽、胎侧弧度与橡胶材质的形变特征，保证轮胎与轮辋的配合尺寸完全符合装配公差要求。单侧后摇臂采用红色金属材质表现，建模时还原了摇臂的变截面管状结构、与车架连接的铰接点位、减震器下安装座的加强筋结构，以及链条导向托板的细节造型，摇臂表面的焊接痕迹、安装凸台都做了精细化处理，还原真实部件的工艺特征。减震器部分拆分出上安装接头、阻尼筒身、螺旋弹簧、下固定座多个子零件，弹簧部分严格按照螺旋线扫描生成，还原弹簧的节距变化、两端并圈磨平的结构特征，阻尼筒身还原了表面的调节旋钮、防尘套结构。传动链条与链轮部分，精准还原了滚子链的链节、销轴、滚子结构，按照链轮的齿形参数完成啮合装配，还原链条在工作状态下的张紧弧度，链轮的齿形、中心固定螺母、锁紧垫片的细节都做了完整还原。渲染阶段采用砖石路面作为展示场景，通过光影调整突出金属部件的反光质感：红色摇臂采用半哑光金属漆材质，表现金属漆面的细腻颗粒感；减震弹簧采用亮面金色金属材质，突出金属镀层的高光反射；轮胎采用哑光橡胶材质，还原橡胶的漫反射特性；链条与链轮采用亮面金属材质，表现传动部件的金属光泽；轮毂采用镀铬亮面材质，还原抛光金属的镜面反射效果。整体设计完整还原了单侧后悬摩托后轮总成的机械结构，各部件的装配关系清晰，既保证了外观造型的视觉还原度，也符合机械结构的工程合理性，可用于摩托结构展示、改装方案参考等场景。
