KTM LC4摩托车后悬挂传动结构三维设计

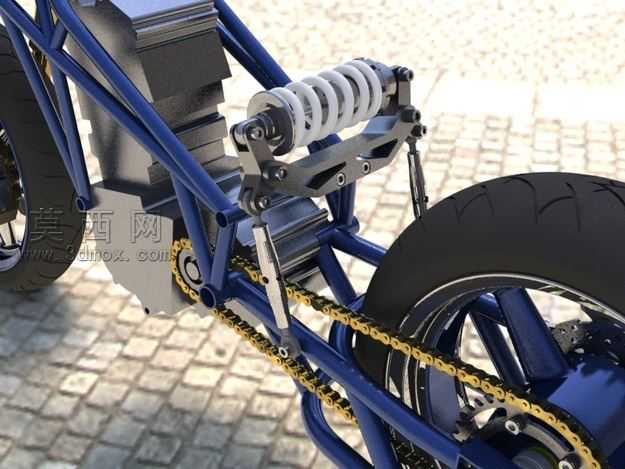

本作品围绕KTM LC4摩托车的后段核心结构开展三维建模设计，完整还原了越野摩托车后部的车架、悬挂、传动与行走系统的装配关系。建模过程中首先以实车测绘的尺寸参数为基准，搭建蓝色管状车架的三维线框骨架，通过扫掠特征生成等径金属管材的实体结构，精准还原车架各管段的弯折角度、连接节点的焊接位置，保证车架整体的受力结构与实车一致。针对后悬挂系统，建模时拆分了螺旋弹簧、阻尼筒、上下摇臂、连接拉杆等独立零件，对弹簧的螺距、圈数、线径做了参数化设定，阻尼筒的缸体、活塞杆、端部连接鱼眼轴承都做了细节刻画，同时按照实车的悬挂运动轨迹设定了各铰接点的配合约束，可直观演示后减震压缩、回弹时的结构运动状态。传动系统部分，精准建模了金色滚子链条、前后链轮的齿形结构，链条的每一节链板、销轴、滚子都做了独立特征构建，还原了链条与链轮啮合的配合间隙，同时还原了后摇臂与车架、后轮轴的连接结构，清晰展示动力从链轮输出经链条传递至后轮的完整路径。行走系统部分，后轮的橡胶轮胎做了胎面花纹的细节雕刻，还原了越野轮胎的块状胎纹形态，轮辋、辐条、轮毂、刹车盘的装配层级清晰，金属辐条的排布角度、轮轴的固定结构都与实车结构保持一致。材质渲染阶段，为车架赋予哑光蓝色金属漆材质，还原钢管车架的漆面质感；减震弹簧赋予亮面金属银材质，阻尼筒做了哑光黑与金属银的分色处理；链条与链轮赋予抛光金色金属材质，模拟金属传动件的金属光泽；轮胎赋予哑光黑色橡胶材质，添加细微的颗粒质感还原橡胶轮胎的表面触感；各铰接点的螺栓、轴承都做了金属镀锌的质感表现，整体渲染效果贴近实车的材质表现。设计过程中重点考量了各部件的装配干涉问题，通过三维软件的干涉检查功能逐一排查零件间的配合间隙，确保悬挂运动、链条传动过程中不存在结构干涉，完整还原了越野摩托车后段结构的机械美感与工程合理性，可用于摩托车结构教学、改装方案验证、机械结构展示等场景。
