摩托车辐条式后轮总成结构设计

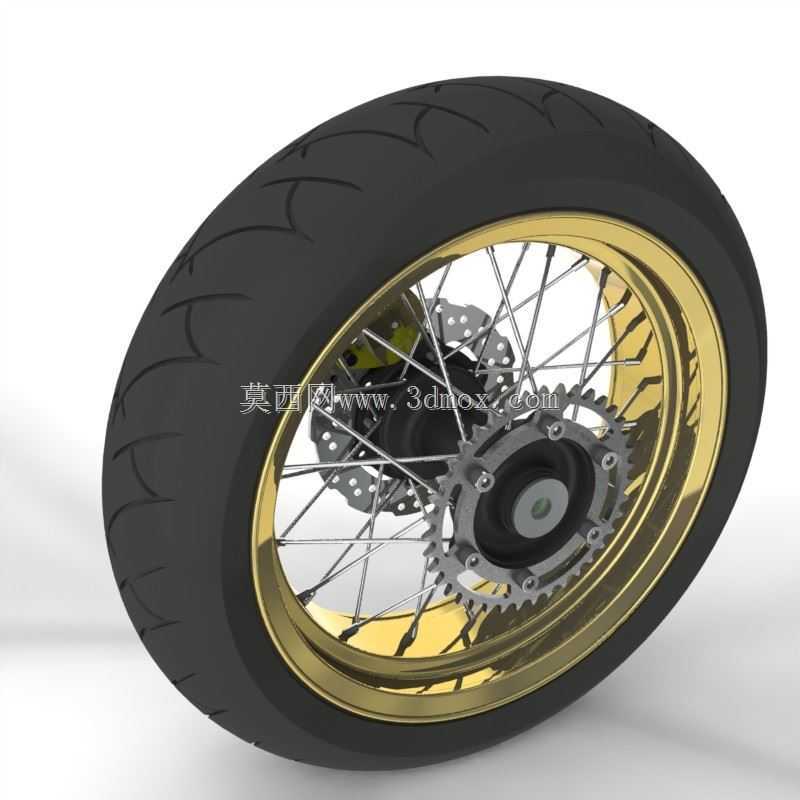

　　该模型呈现的是一套摩托车后轮行走总成，主体由橡胶轮胎、金属轮辋、钢丝辐条、中央轮毂、制动盘以及从动链轮组成，适合用于摩托车底盘布置、后轮承载结构分析、传动系统匹配以及复古车型外观方案评审。与整体式压铸轮不同，辐条轮通过多根细长辐条将轮辋载荷传递到中央轮毂，结构上具有明显的弹性缓冲特征，在非铺装路面、复古巡航车、定制改装车以及轻型越野场景中较为常见。

　　从实际用途看，后轮总成不仅承担整车垂直载荷，还要传递驱动扭矩、承受制动反力矩，并在转弯和颠簸工况下维持轮辋与轮胎的几何稳定性。模型中轮胎采用常见的公路胎轮廓，胎面带有连续花纹和弧形冠部，能够反映接地宽度、胎侧高度以及轮辋配合关系。金色轮辋为环形承载件，外缘与轮胎胎圈配合，内缘通过辐条孔与钢丝辐条连接；轮辋的槽深、胎圈座直径和侧向宽度直接影响轮胎拆装、充气定位以及高速运转时的可靠性。

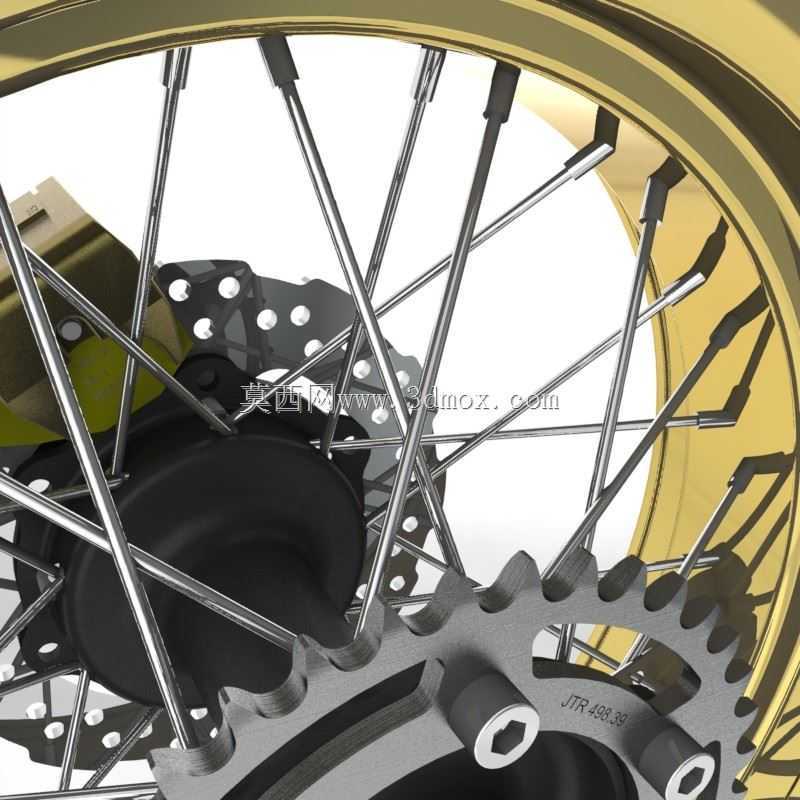

　　辐条布置是该结构的重点。多根辐条从轮毂法兰处呈交错角度延伸至轮辋，形成空间桁架式受力体系。驱动时，链轮将扭矩输入轮毂，轮毂再通过辐条牵拉轮辋转动；制动时，制动盘产生的阻力矩同样经轮毂和辐条传递至轮辋。交错辐条并非单纯装饰，其切向分量负责传递扭矩，轴向分量用于约束轮辋偏摆，径向分量则支撑车身载荷。设计时需要关注辐条数量、编织角度、乳头锁紧位置以及左右法兰间距，若辐条角度过陡，扭矩传递能力会下降；若角度过平，则径向支撑刚度不足，轮辋在冲击载荷下容易产生变形。

　　中央轮毂是后轮的装配核心，内部需要容纳轮轴、轴承、衬套和密封件，外部则连接辐条、制动盘与链轮。模型中轮毂一侧布置大直径从动链轮，另一侧可见钻孔制动盘，这种布局符合链条传动摩托车的常见形式。链轮与制动盘分别位于轮毂两侧，有利于在有限轴向空间内安排传动和制动功能，但也会对轮毂法兰的抗弯能力提出要求。链轮座需要与轮毂定位面同轴，螺栓孔分布圆、止口直径和锁紧面平面度都会影响链条跳动与后轮运转噪声；制动盘安装面则需保证与轮轴轴线垂直，否则制动时会出现摩擦片断续接触和踏板脉动。

　　在外形尺寸与安装边界方面，后轮外径由轮胎外径决定，胎宽决定后摇臂内侧净空，轮轴直径和轮毂开槽宽度决定与后摇臂的连接方式。进行整车布置时，需要同时校核轮胎与后挡泥板、链条、后摇臂、减振器以及排气部件之间的间隙。后轮上下跳动时，轮胎外缘扫掠区域不能与车架或护板干涉；链条中心线应与发动机输出链轮保持共面，链轮平面偏斜会加剧链条磨损。制动盘外径和卡钳位置也需要提前预留，卡钳安装座通常固定在后摇臂上，盘片进入卡钳口的对中量直接关系制动拖滞和摩擦片偏磨。

　　设计思路上，这类辐条轮更强调可维护性和载荷路径分散。轮辋受到路面冲击后，载荷不会像整体铸轮那样集中在少数粗大筋条上，而是由多根辐条共同分担，通过张紧力调整还可校正轮辋径向跳动和轴向偏摆。装配时需按交叉顺序逐步张紧辐条，避免单侧拉力过大造成轮辋扭曲。工程建模时应保留辐条乳头、轮辋孔、链轮螺栓、制动盘固定孔和轮毂轴承腔等细节，因为这些特征直接影响工程图表达、装配干涉检查以及后续工艺分析。

　　从结构设计角度看，该模型可用于校核后轮受力传递路径：路面垂向力由轮胎经轮辋、辐条、轮毂、轴承传递至轮轴和后摇臂；驱动力由链条经链轮、轮毂、辐条带动轮辋；制动力则由制动盘经卡钳和后摇臂形成反力矩。三条载荷路径在轮毂区域交汇，因此轮毂筒体、法兰过渡圆角和轴承座是强度分析的关键部位。对于定制摩托车或复古车型开发，该总成还可作为轮辋配色、辐条编织方式、链轮齿数匹配和制动盘造型评审的直观参考。
