黄铜内丝外插式手动球阀三维建模作品

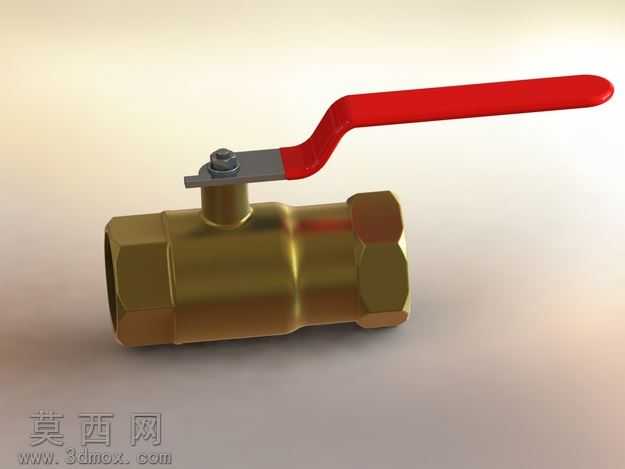

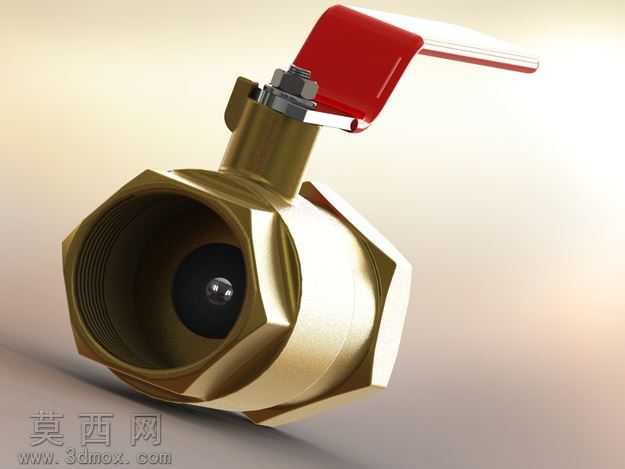

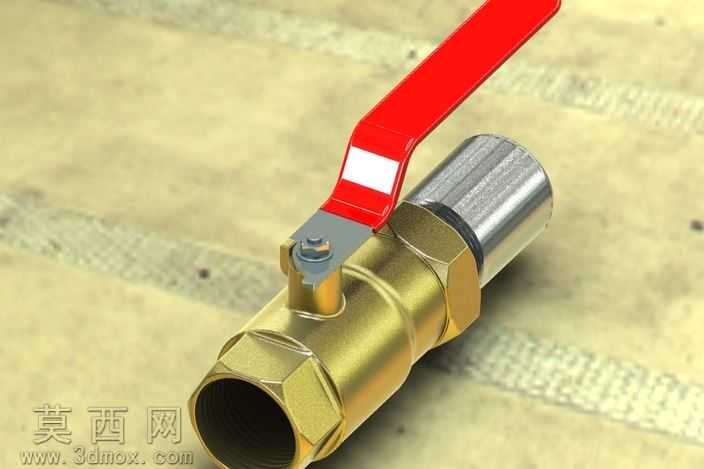

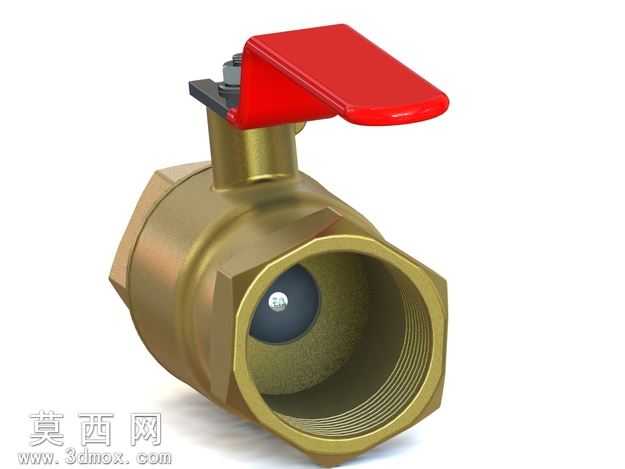

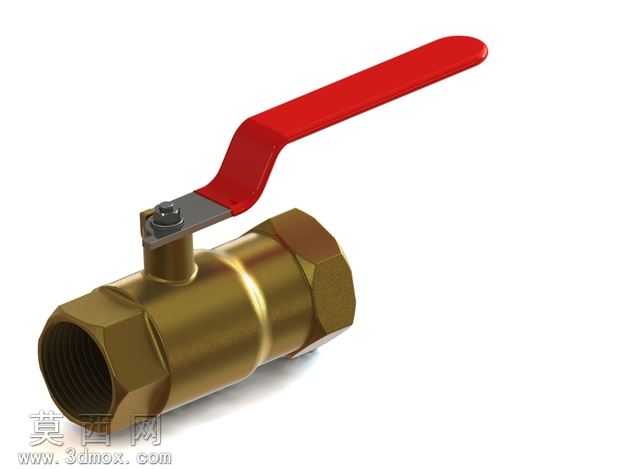

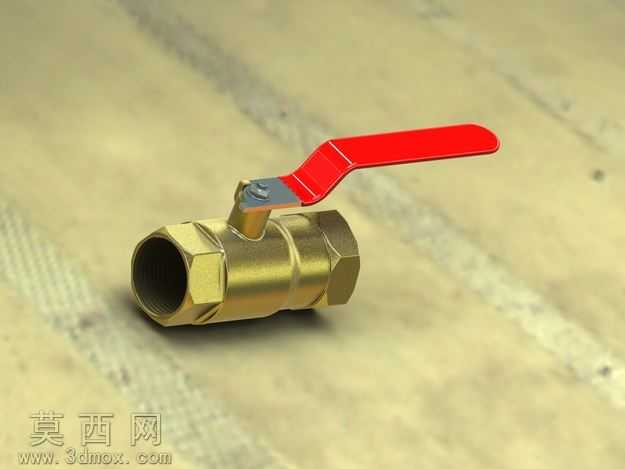

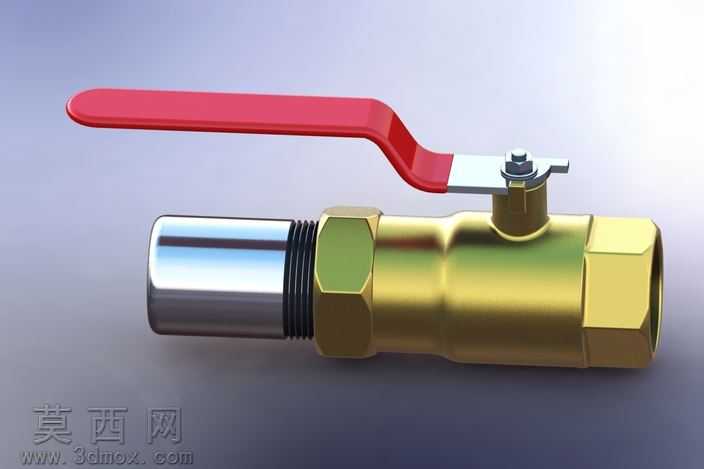

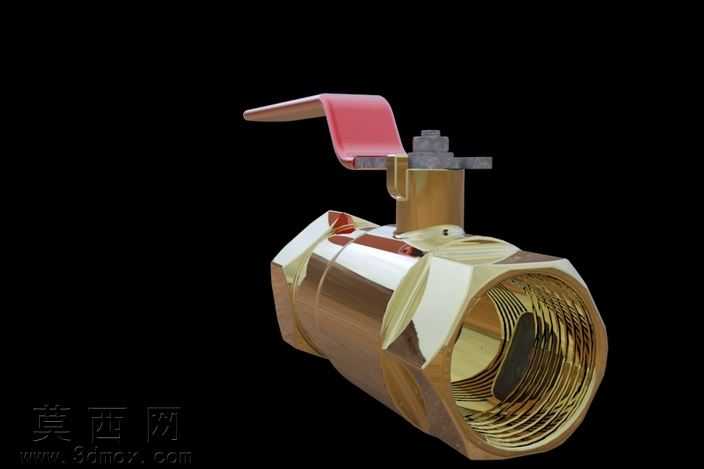

本作品为手动球阀的三维建模成果，建模阶段严格参照民用管路球阀的实际生产尺寸进行比例校准，首先通过草图绘制勾勒出阀体、阀杆、手柄、接头各部件的二维轮廓，利用旋转凸台特征生成阀体的基础回转结构，针对阀体两端的不同连接结构，一端采用拉伸切除结合螺纹线命令生成内螺纹接口，另一端通过多段拉伸与倒角命令构建外插式光杆接头结构，同时在接头与阀体衔接处绘制外螺纹段用于配套锁紧螺母的装配。阀杆部分采用拉伸与切除组合特征制作出与球体配合的扁位结构，球体部分通过旋转生成基础球形后，切除出贯通的流体通道，同时在球体顶部加工出与阀杆卡合的定位槽，保证阀杆转动时可同步带动球体完成启闭动作。手柄部分通过扫描特征生成符合人体工学的长条形扳杆结构，在扳杆与阀杆连接位置制作出加厚的金属连接片，通过装配约束将手柄、阀杆、球体依次同轴装配，添加同轴心、重合等配合关系保证各部件运动逻辑符合真实球阀的操作逻辑，即扳动手柄旋转90度即可带动球体通道与管路对齐或错位，实现流体通路的开启与关闭。材质渲染阶段，为阀体主体赋予抛光黄铜材质，调整材质的反射率与粗糙度参数还原黄铜金属特有的暖金色光泽与轻微的磨砂质感，外插接头部分赋予镀铬不锈钢材质，调高镜面反射参数呈现亮银色金属的高光效果，手柄部分赋予红色哑光烤漆塑料材质，添加细微的颗粒质感模拟工业手柄的防滑漆面效果，连接片与固定螺母赋予镀锌金属材质，还原五金配件的真实表面质感。场景搭建阶段采用柔和的三点布光，主光源从侧上方打亮阀体主体突出金属轮廓，辅光源补全暗部细节避免金属部分出现死黑区域，背景采用浅灰色渐变背景突出球阀本身的结构细节，渲染输出时开启全局光照与环境遮蔽效果，让各部件衔接处的阴影过渡自然，最终呈现的模型结构完整，各部件比例协调，可用于流体管路系统的装配演示、五金产品的展示宣传以及相关机械结构的教学参考，模型的可编辑性较强，可根据实际使用需求调整各部分尺寸参数适配不同管径的管路设计场景。
