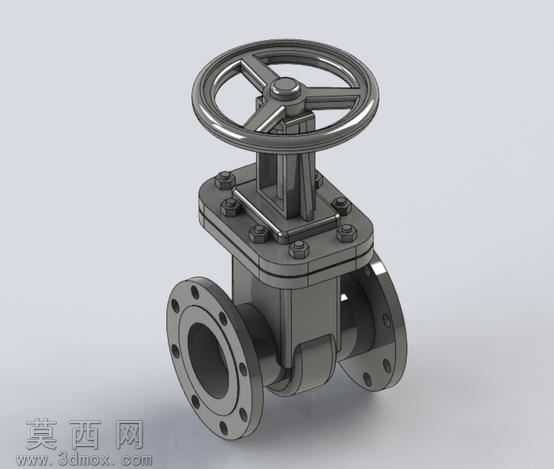

DN100PN1.6MPa法兰式明杆闸阀三维设计

本模型为公称通径DN100、公称压力1.6MPa的法兰连接明杆闸阀，建模过程严格遵循工业闸阀的通用设计规范，先从核心的闸板密封结构入手搭建基础框架，再逐步完成阀杆、阀盖、手轮、连接法兰等部件的参数化建模。建模时对法兰盘的螺栓孔分布、密封面尺寸、阀杆梯形螺纹参数均按照对应压力等级的标准数值设定，保证各部件的装配公差符合实际工业生产的装配要求，所有配合面均预留了合理的装配间隙，还原真实阀门的装配逻辑。材质渲染阶段，针对阀门不同部件的实际材质特性做了区分处理：阀体、阀盖、闸板等承压铸钢部件采用哑光深灰金属材质，还原铸钢件经防锈处理后的表面质感；手轮采用球墨铸铁材质，表面添加细微的铸造颗粒纹理提升真实感；连接螺栓、阀杆外露加工面做了金属高光处理，区分加工面与铸造面的质感差异；法兰密封面添加了细微的车削纹理，还原机械加工后的表面特征。结构设计上完整还原了明杆闸阀的动作逻辑，手轮与阀杆通过梯形螺纹传动，转动手轮时可带动阀杆与闸板做垂直升降运动，实现管路的通断控制；阀盖与阀体采用螺栓法兰连接，中间预留了密封填料函的结构位置，可直观展示填料密封的装配位置；两侧法兰为凸面法兰结构，螺栓孔均匀分布在法兰圆周上，可直接匹配同压力等级的管道法兰进行装配模拟。整体建模过程采用自底向上的装配设计思路，先完成单个零件的细节建模，再按照实际装配关系添加同轴、面重合、螺纹配合等约束，最终完成整阀的装配，模型细节完整覆盖了工业闸阀的所有核心结构特征，可用于阀门结构教学、管路装配模拟、产品展示等场景。
