一英寸三通气动球阀带执行器结构设计

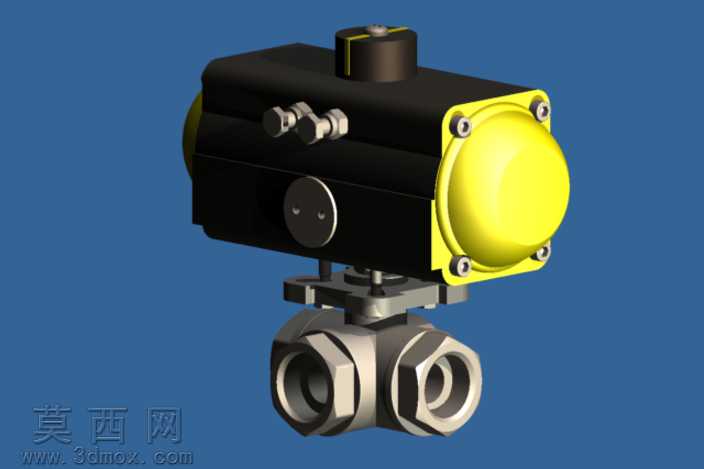

本作品为一英寸规格三通气动球阀搭配气动执行器的三维建模设计，建模过程中首先梳理阀门与执行器的装配逻辑，从核心的三通球体结构入手，先构建不锈钢阀体的基础轮廓，针对三个内螺纹连接端口做精准的尺寸匹配，保证1英寸通径的流体通道过渡顺滑，无结构干涉。阀体部分采用不锈钢材质参数设置，在渲染环节调整金属粗糙度参数，还原不锈钢锻压件的哑光金属质感，对阀体的六角拆装结构做倒角细节处理，还原实际工业产品的加工工艺特征。上部的气动执行器部分，先搭建气缸腔体的主体结构，对端盖的紧固螺栓、顶部的行程指示轴、侧面的气路接口做逐一建模，执行器端盖采用亮黄色工程塑料材质设置，调整材质的高光与反光参数，区分与黑色气缸主体的材质差异，黑色气缸主体采用铸铝喷塑的材质质感，表面做细微的颗粒纹理处理，还原工业气动元件的真实外观。建模过程中重点处理执行器与阀体的连接支架结构，对连接轴的传动配合、支架的安装孔位做精准对位，保证装配关系符合实际气动阀门的安装标准，阀杆与球体的连接部位做防转结构设计，还原气动执行器驱动球体旋转切换流道的工作原理。渲染阶段采用蓝色纯色背景突出产品主体，打光采用三点布光方式，主光从侧上方照射凸显阀体金属质感与执行器的轮廓结构，补光弱化暗部死黑区域，轮廓光勾勒产品边缘提升立体感，对球体的密封面、执行器的调节旋钮等细节部位做材质细化，保证整体模型的结构完整性与外观写实度，完整呈现气动三通球阀的整体装配形态与各部件的结构特征，清晰展示阀门与执行器集成后的整体布局，可用于流体控制类产品的结构展示、选型参考以及相关教学演示场景。
