派珀Pa-42夏延III商务螺旋桨飞机建模

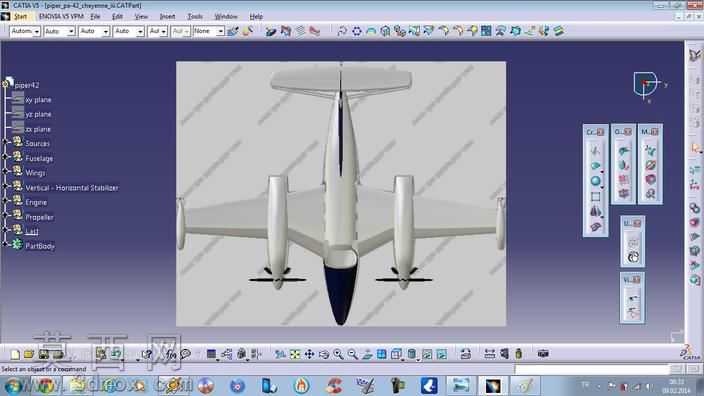

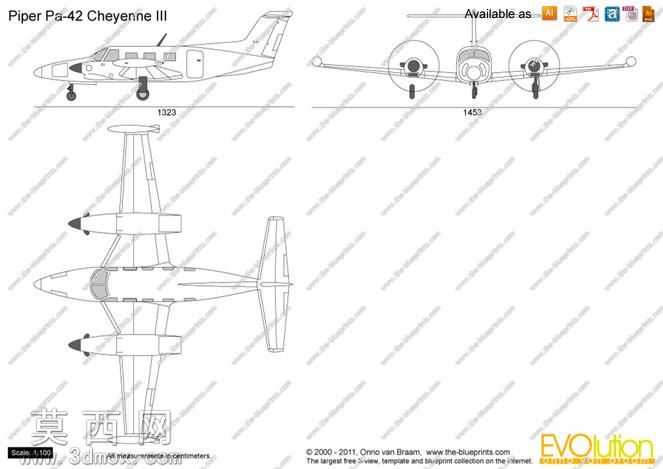

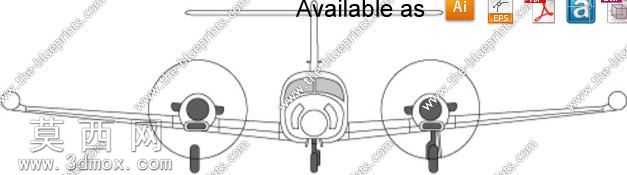

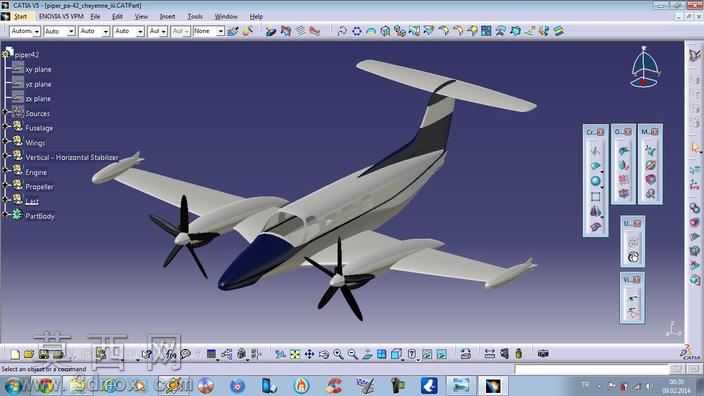

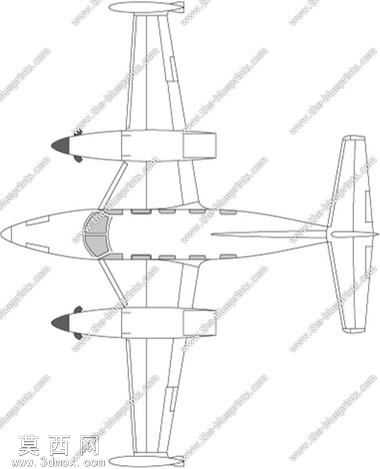

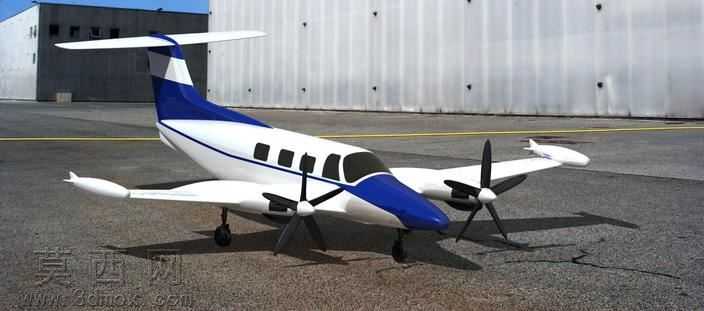

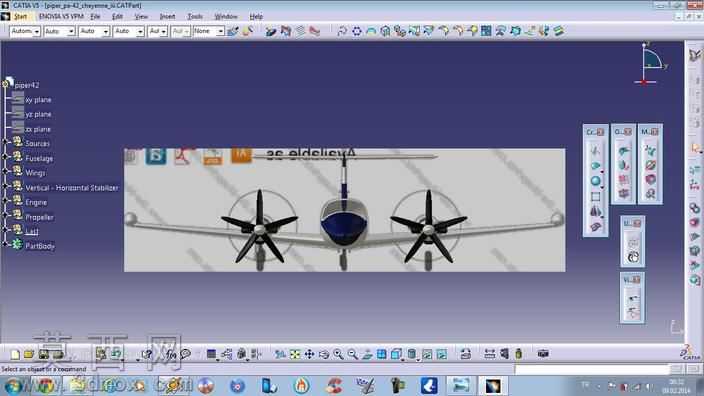

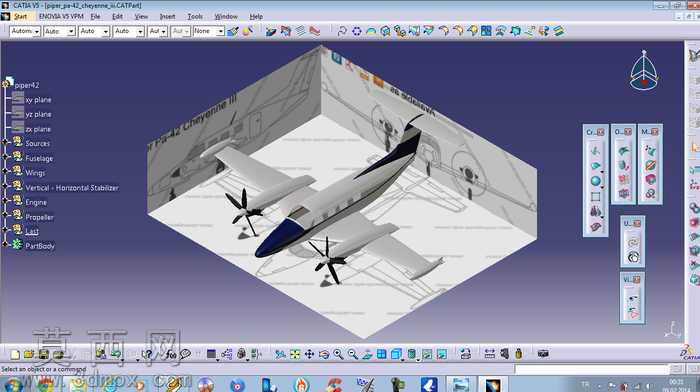

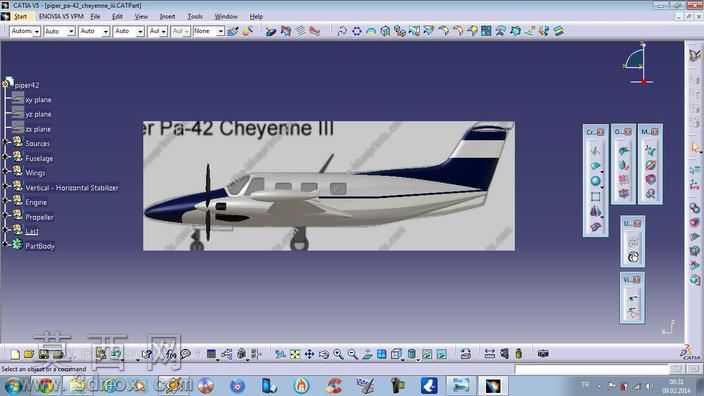

本次建模围绕派珀Pa-42夏延III双发涡桨商务飞机展开，建模过程中首先参考该机型的公开气动外形参数，在三维建模环境中先搭建整体比例框架，确定机身总长、翼展、垂尾高度、发动机舱位置的基准坐标，确保整体轮廓与真机比例完全一致。机身建模阶段采用曲面建模思路，从机头雷达罩的圆弧曲面开始，逐步勾勒客舱段的流线型截面，沿着机身纵向轴线逐段调整截面控制点，兼顾机头的俯冲流线造型与客舱段的内部空间轮廓，机身侧面的舷窗位置按照真机排布逐一预留曲面裁切区域，保证舷窗的间距、尺寸与实机匹配。机翼建模部分先构建翼根与机身的融合曲面，处理好翼身整流的过渡区域，避免出现生硬的折角，机翼外段按照该机的翼型参数调整上反角与安装角，机翼前缘的加热装置区域、后缘的副翼与襟翼分段结构都做了独立的结构拆分，方便后续做结构展示或动画演示。发动机舱与螺旋桨部分，单独构建两台涡桨发动机的短舱曲面，匹配机翼前缘的安装位置，短舱的进气口、排气口轮廓都做了精细化的曲面处理，螺旋桨叶片采用扭转曲面建模，每一片叶片的翼型从桨根到桨尖逐步调整扭转角与弦长，还原真实螺旋桨的气动外形，桨毂部分做了分层结构设计，还原桨叶与传动轴的连接结构。尾翼部分分别构建水平尾翼与垂直尾翼的曲面，垂尾的后掠角度、平尾的安装位置都严格参考真机参数，尾翼上的操作面分段也做了明确的结构区分。起落架部分按照前三点式布局建模，前起落架的转向结构、主起落架的减震支柱与轮胎结构都做了细节还原，起落架舱门的轮廓与开合位置也对应机身下部的预留区域。材质与渲染阶段，机身主体采用高光亮白的航空烤漆材质，机身上部的装饰条、垂尾区域采用深蓝色金属漆材质，调整材质的反射参数模拟真实漆面的环境反射效果，螺旋桨叶片采用哑光黑色复合材料材质，桨毂做金属抛光质感，舷窗采用深色半透明玻璃材质，调整折射与反射参数模拟高空舷窗的视觉效果，轮胎采用黑色橡胶材质搭配细微的胎面纹理，起落架支柱采用哑光金属材质。地面场景搭配停机坪的水泥地面材质，添加柔和的环境光与定向光源，模拟室外日光下的阴影效果，最终渲染图完整呈现该机型停放在停机坪的真实视觉效果，整体建模兼顾外形准确度与结构细节，可用于航空科普、产品展示、模拟训练等多种场景。
