多圈顶调式3296微调电位计结构设计

这款3296型微调电位计是面向电子电路精细化参数调校场景开发的直插式可调电阻元件，广泛应用在消费电子控制板、工业测控模块、电源校准回路、仪器仪表信号调理单元中，主要承担电路静态工作点校准、信号增益微调、参考电压幅值调整、分压比例设定的功能，属于电路调试阶段与量产校准环节必不可少的基础电子元件，区别于面板外露的大功率电位器，这类微调电位计多用于设备内部电路板上，完成调校后一般不会频繁操作，因此对调节精度、接触稳定性、安装牢固度有较高要求。

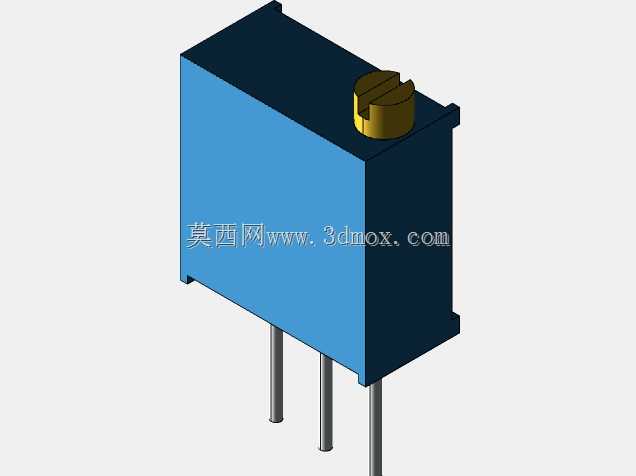

设计过程中首先围绕直插安装的场景确定了立式长方体主体结构，主体外壳采用绝缘工程塑料材质，既可以隔绝内部电阻体与外部电路的意外接触，也能为内部调节结构提供稳定的支撑防护，顶部设置一字槽铜质调节旋钮，旋钮与内部多圈旋转电阻动片直接联动，支持二十余圈的连续旋转调节，能够实现毫伏级、毫欧级的精细化参数调整，避免单圈电位器调节粒度过粗无法满足高精度校准需求的问题。引脚部分采用三根等距直插金属引脚，分别对应电阻体两端固定端与动片输出端，引脚长度与间距严格匹配通用PCB板的孔位设计标准，能够直接插入标准2.54mm间距的印制板安装孔完成波峰焊或手工焊接，安装后主体与板面保持垂直，顶部调节旋钮高度刚好预留出螺丝刀操作空间，不会出现调节工具被周边元件干涉的问题。

外形尺寸上严格遵循行业通用的3296系列电位器安装边界，主体长宽高控制在适配高密度板卡安装的范围内，既不会占用过多板上布局空间，也能保证焊接后引脚的机械强度，避免受外力晃动出现引脚脱焊、电阻值漂移的问题。内部电阻体采用耐磨碳膜或金属陶瓷材质，动片接触点采用弹性合金材质，保证多次调节后接触电阻依然稳定，不会出现参数跳变、接触不良的故障，外壳侧边设置的定位凸台可以在焊接时辅助固定元件位置，避免过炉时元件偏移导致的焊接不良。整体结构设计充分兼顾了调节精度、安装便利性、长期使用稳定性，能够满足各类小信号电路的参数校准需求，适配各类小功率电子设备的内部电路调校场景。
