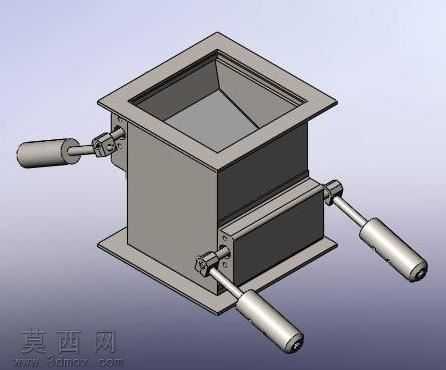

本作品为方形通径400毫米×400毫米的重锤式双瓣阀三维建模成果,建模过程依托三维参数化设计软件完成,整体采用自顶向下的装配设计思路,先完成整体通径、安装法兰、阀瓣启闭行程的整体参数定义,再拆分各个子零件进行独立建模,最终通过装配约束完成整体结构的搭建,所有配合间隙、转动副行程均符合实际机械加工与装配的公差要求,可直接用于后续工程图导出、结构仿真验证等工作。模型渲染阶段采用金属哑光材质模拟阀体的碳钢焊接加工质感,对操作手柄、转动销轴、阀瓣密封面分别赋予对应材质:操作手柄采用防滑滚纹金属材质还原真实操作件的表面纹理,转动销轴赋予高光金属材质体现机加工零件的表面精度,上下方形安装法兰保留焊接结构的棱角特征,还原实际焊接件的成型质感,整体渲染采用渐变浅灰背景,突出阀体的结构层次与装配关系,清晰展现各个部件的相对位置。结构设计上,该双瓣阀采用配重启闭原理,未设置额外的电动、气动驱动部件,完全依靠阀内积存物料的重力实现阀瓣的自动开启:当阀腔内积存的粉尘类物料达到设定重量阈值时,配重平衡被打破,阀瓣绕侧部的转动销轴旋转打开插槽完成卸料,当物料卸出后阀瓣在配重作用下自动复位闭合,实现无动力自动卸料的功能。阀体上下两端均设置方形安装法兰,法兰面预留均匀分布的安装孔位,可直接与上下游的方形料仓、溜槽进行法兰连接固定;侧部伸出的三组带手柄的转动轴分别对应两组阀瓣的配重调节轴与应急手动操作轴,可通过调整手柄端的配重块位置调整启闭的重量阈值,也可在物料卡滞时通过手动扳动手柄完成强制启闭,避免物料堵塞。建模过程中对阀瓣与阀体插槽的配合面做了贴合约束验证,确保闭合状态下无结构干涉,转动轴与阀体的配合处预留了轴承安装位的结构特征,还原实际产品的装配细节,所有零件的建模均采用参数化尺寸驱动,可根据实际使用需求调整通径尺寸、配重行程、法兰厚度等参数,快速衍生出不同规格的同系列双瓣阀模型,大幅提升同类型产品的设计效率。
