饲料输送管路用单向止回阀结构模型

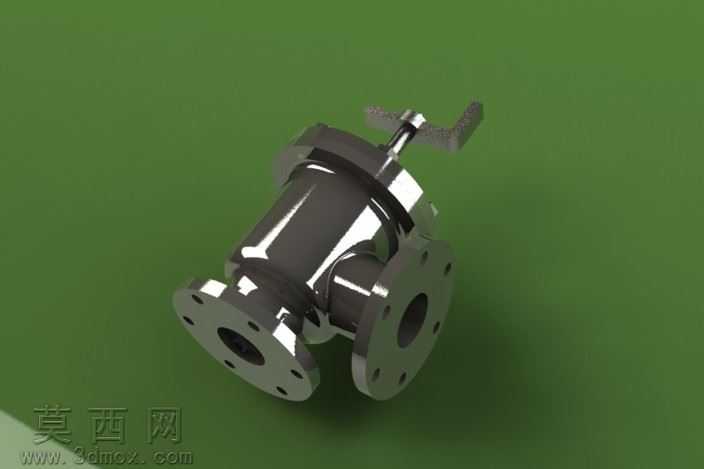

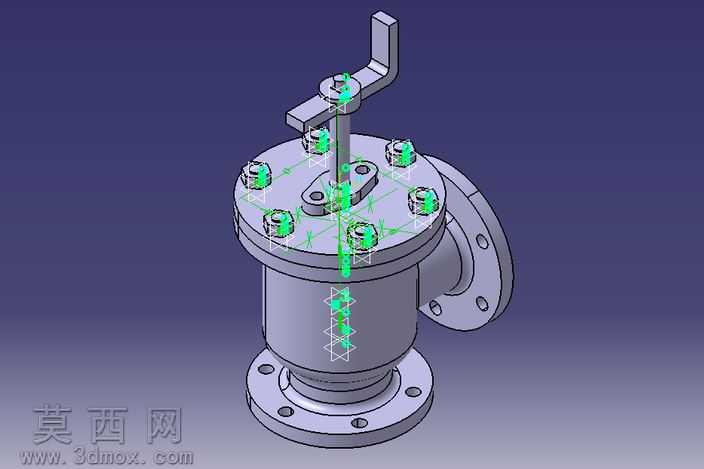

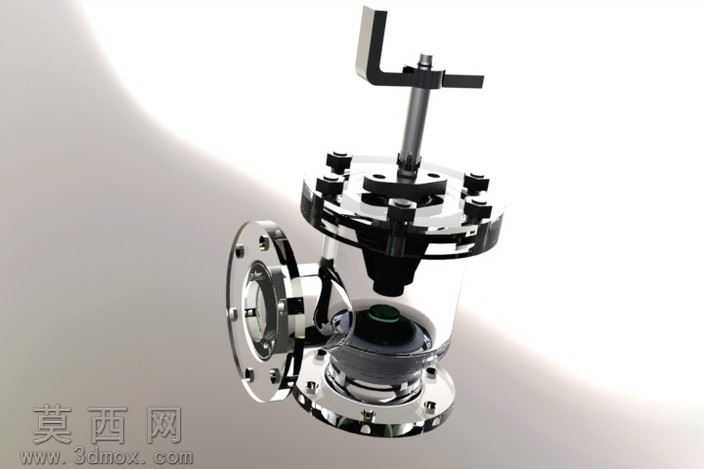

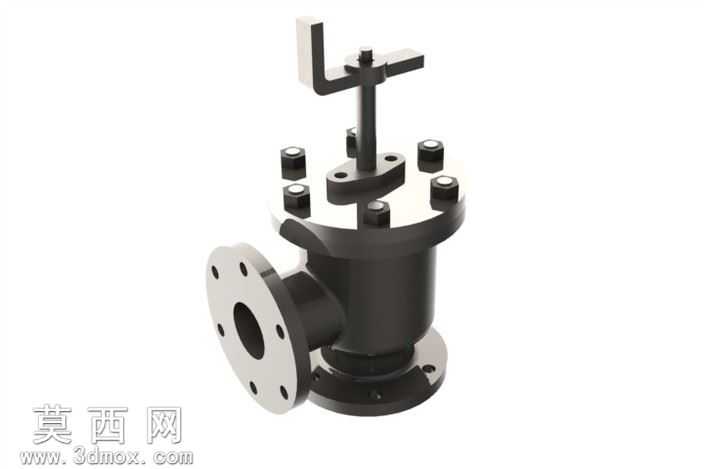

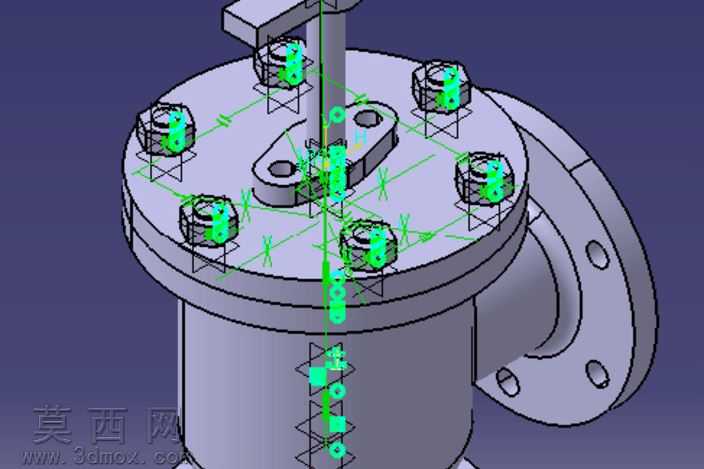

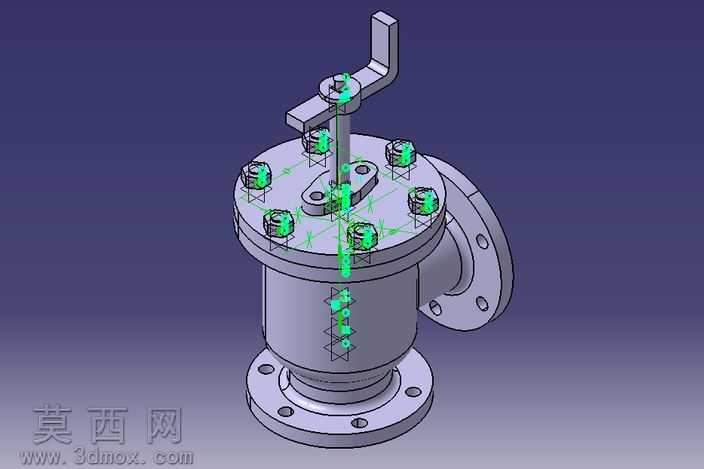

本模型为饲料输送工况专用的单向止回阀三维设计成果，建模阶段依托参数化建模逻辑完成全零件的精准构建，首先对阀门的核心功能结构进行拆解：包含侧进下出的角式法兰连接阀体、顶部带操作手柄的阀杆升降机构、内置的球面密封启闭件、阀盖与阀体间的螺栓紧固组件、以及透明可视化的阀腔观察段，所有零件的配合尺寸均参照管路阀门通用连接标准设定，法兰盘的螺栓孔分布、密封面宽度、阀杆的行程尺寸都经过参数校验，保证装配后无干涉错位问题。材质渲染阶段针对不同零件的实际应用材质做了区分处理：阀体与法兰、螺栓紧固件采用金属镀铬材质，还原工业金属的高反光金属质感与精密机加工的表面细节；阀腔的透明观察段采用高透亚克力材质，调整了折射与透明度参数，可清晰展示内部启闭件的装配位置与运动空间；顶部操作手柄做了防滑磨砂金属处理，密封件部分采用黑色橡胶材质，还原软密封结构的哑光质感，整体渲染效果兼顾工业真实感与结构展示性，可直观呈现阀门的内外构造。结构设计上针对饲料输送的特殊工况做了适配：采用角式流道设计减少饲料颗粒的输送阻力，避免颗粒在阀腔内堆积卡滞；球面启闭件配合软密封结构，可在介质逆流时快速完成密封截断，保证流体仅能沿单一方向流动，杜绝回流造成的输送管路故障；顶部的操作手柄可在检修或特殊工况下手动控制阀瓣的启闭状态，兼顾自动止回与手动操控的双重需求；透明观察段的设计可实时观察阀内饲料的流动状态与阀瓣的工作位置，方便日常运维检查。建模过程中对所有活动部件的运动行程做了限位约束，可模拟阀杆升降带动阀瓣启闭的完整动作过程，各连接部位的密封结构都做了细节还原，包括阀盖与阀体间的密封垫片、阀杆处的填料密封结构，完整复现了该类止回阀的真实装配关系与工作原理，可用于管路布局设计参考、阀门结构教学演示以及工况适配性验证使用。
