指针式百分表精密测量工具三维设计

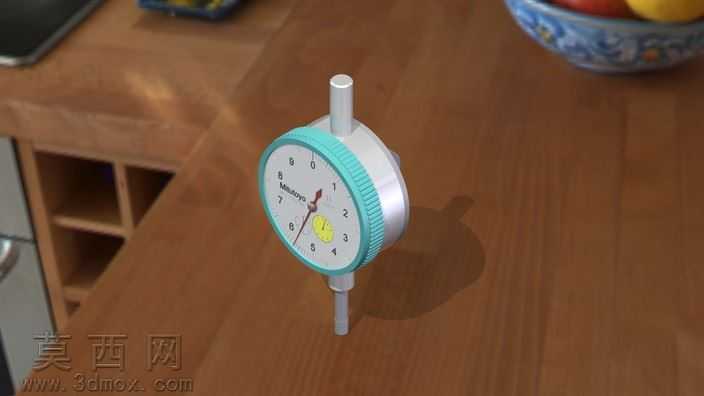

本作品为指针式百分表的三维建模设计成果，建模过程以还原实物的精密结构与外观质感为核心目标，依托三维建模软件完成全参数化构建。建模阶段首先梳理百分表的整体结构逻辑，将其拆分为测杆传动组件、表体外壳、表盘刻度组、指针机构、防护表圈、上下连接轴段几个独立模块，分别进行特征绘制：测杆部分采用回转体特征构建，还原其细长圆柱的测量端结构与滑动配合段的尺寸精度，保证传动路径的同轴度符合真实量具的设计要求；表体外壳通过旋转凸台生成基础轮廓，再对侧边的防滑滚花结构采用阵列特征完成细密齿纹的还原，兼顾外观真实性与建模效率；表盘部分分层构建刻度基底、数字标识、刻度线三个层级，通过草图阵列均匀排布0-9的整毫米刻度与细分的百分度刻度，保证刻度间距均匀、标识清晰，还原真实百分表的读数逻辑；指针组件分为长指针、短指针与中心转轴，分别设置不同的回转中心与长度比例，匹配百分表的传动读数比，即测杆移动1毫米时长指针旋转一周、短指针跳转一格的对应关系。材质与渲染阶段，针对不同部件匹配对应的物理材质：表圈采用淡青绿色的硬质塑料材质，添加细微的磨砂质感与边缘高光，还原工程塑料的触感；金属测杆、连接轴与表体内衬采用哑光不锈钢材质，添加轻微的使用磨损痕迹与金属反射效果，避免过于光亮的失真感；表盘基底采用乳白色哑光漆面，刻度与数字采用深灰色印刷质感，指针采用烤蓝金属材质，提升读数区域的视觉对比度；整体渲染采用柔和的室内自然光环境，在木质桌面场景中投射柔和阴影，突出百分表的立体轮廓与各部件的材质差异。设计过程中严格遵循真实百分表的尺寸比例，各部件的装配间隙、配合关系均参考实物量具的工程规范，既保证了外观的高度还原，也完整复现了百分表的结构组成，可作为机械测量教学演示、量具结构认知、工装设计配套组件的三维参考素材，帮助使用者直观理解百分表的外形特征与结构逻辑。
