高精度机械式游标卡尺三维建模作品

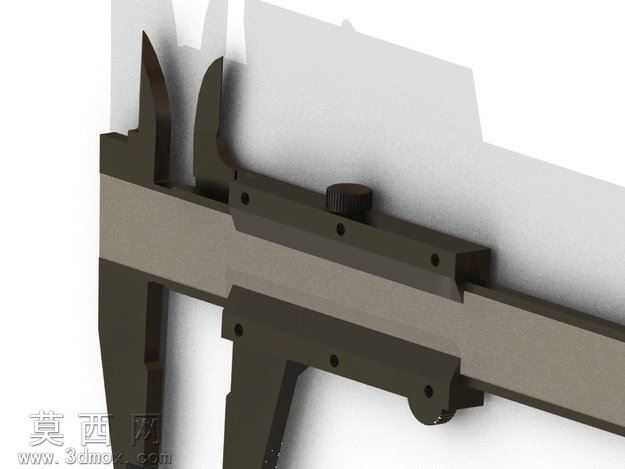

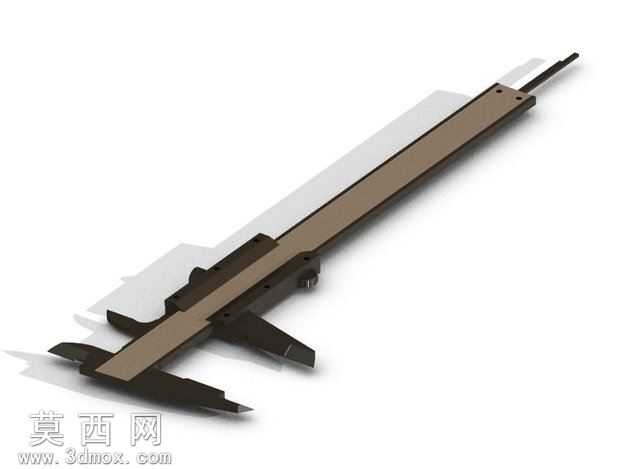

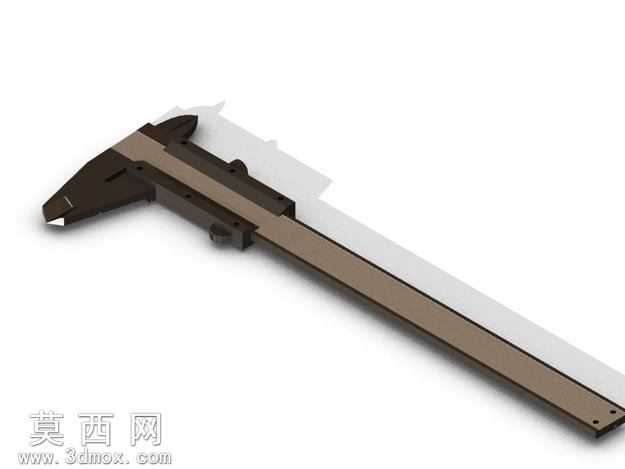

本作品为机械式游标卡尺的三维参数化建模成果，建模过程严格遵循通用游标卡尺的实际生产尺寸规范，完整还原了游标卡尺的全部功能结构与外观细节。建模初期首先梳理游标卡尺的核心组成结构，将整体拆分为主尺尺身、游标滑动组件、内外测量爪、深度测量杆、锁紧螺钉五大核心模块，以主尺尺身作为整体建模的基准部件，先绘制主尺的截面轮廓草图，通过拉伸特征生成尺身主体，再对尺身的刻度标识区域做精细化的凹槽处理，还原刻度的凹凸质感，保证尺身的平直度与结构比例完全符合实物的尺寸公差要求。完成主尺建模后，针对游标滑动组件进行结构设计，通过配合间隙的参数化设置，保证游标部分与主尺之间的滑动配合关系符合实际使用状态，既保留合理的滑动间隙，又避免出现结构错位的问题；游标上的辅助刻度同样采用凹槽拉伸的方式制作，刻度间距严格按照游标读数原理设置，还原0.02毫米精度游标卡尺的刻度对应关系。内外测量爪部分分别做了刃口与测量面的细节处理，内测量爪的弧形接触面、外测量爪的平直测量面都做了倒角与圆角优化，还原实物测量面的精加工质感，避免尖锐棱角带来的视觉失真。深度测量杆与尺身末端的连接结构做了一体化的配合设计，保证深度杆伸出时与尺身端面的垂直度符合测量功能要求，锁紧螺钉部分单独建模，还原螺钉的螺纹结构与旋钮的防滑纹理细节，让锁紧结构的外观与实际部件完全一致。材质与渲染环节，针对卡尺的不同部件做了差异化的材质设置，尺身与测量爪部分采用哑光不锈钢材质，调整金属材质的粗糙度与反射参数，还原工业量具表面的磨砂金属质感，避免过高反射带来的塑料观感；游标部分的滑动定位块采用略深的金属色调，与主尺形成柔和的视觉区分，锁紧螺钉采用发黑处理的金属材质，还原紧固件的外观特征。渲染阶段采用柔和的工作室光源，通过多组光源的角度调整，突出卡尺的结构轮廓与金属材质的质感，阴影做柔化处理，让整体呈现出干净清晰的工业产品展示效果，同时保证所有结构的装配关系准确，无穿模、错位等建模问题，完整呈现机械式游标卡尺的结构特征与工业美感。
