三丰150毫米游标卡尺及收纳盒三维设计

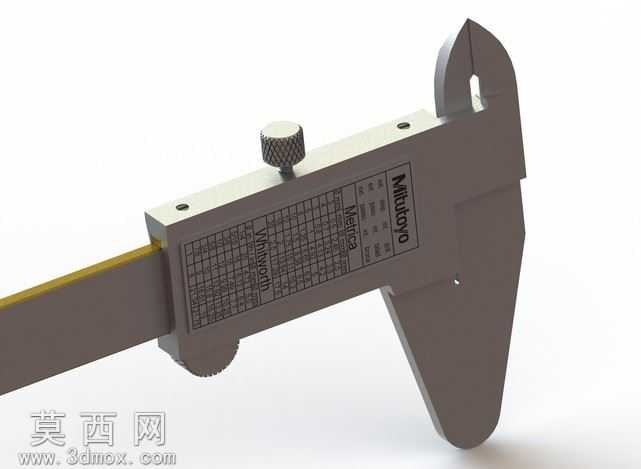

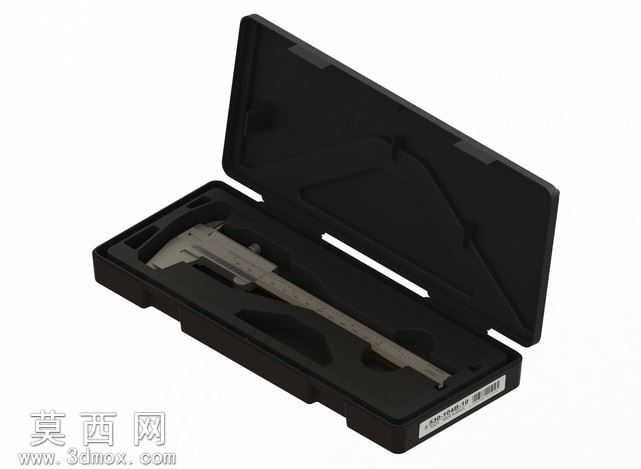

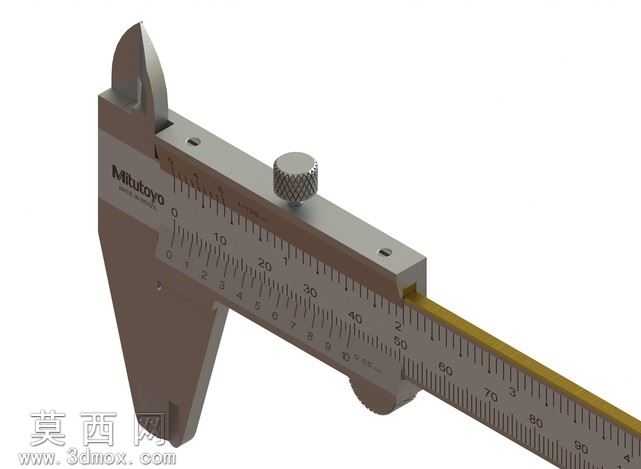

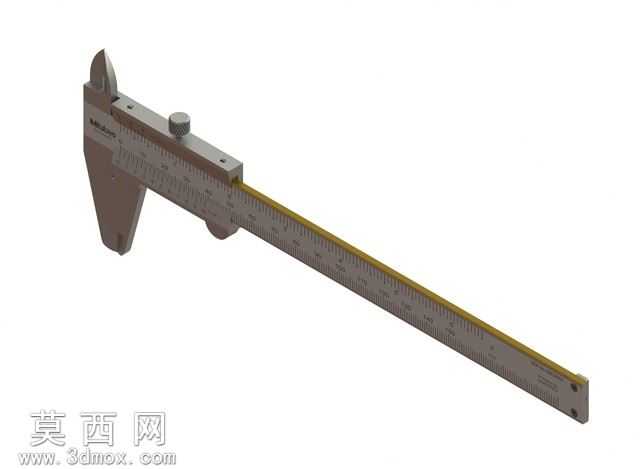

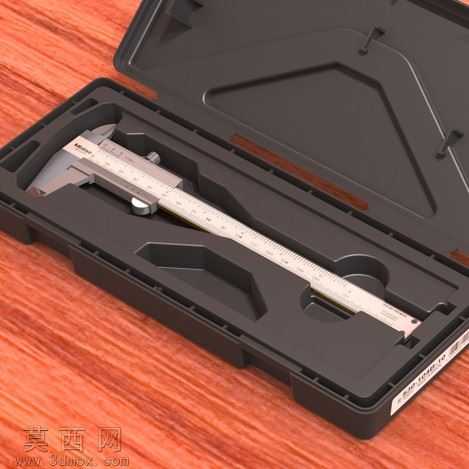

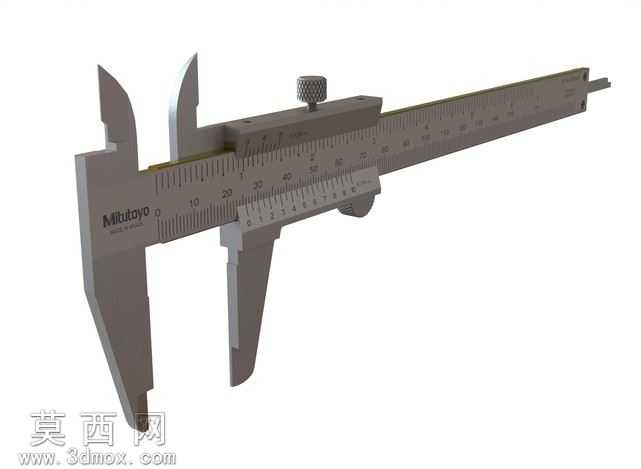

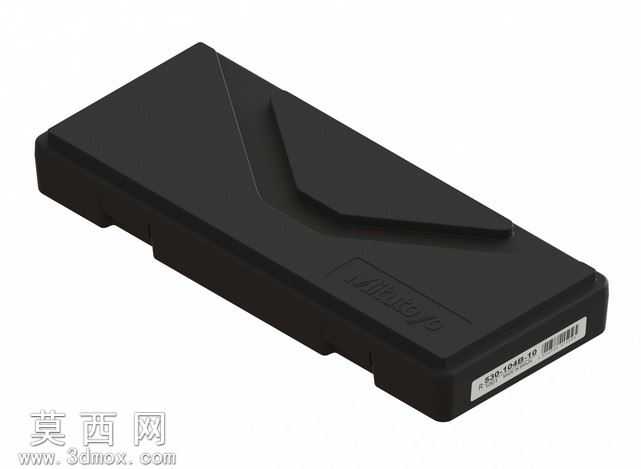

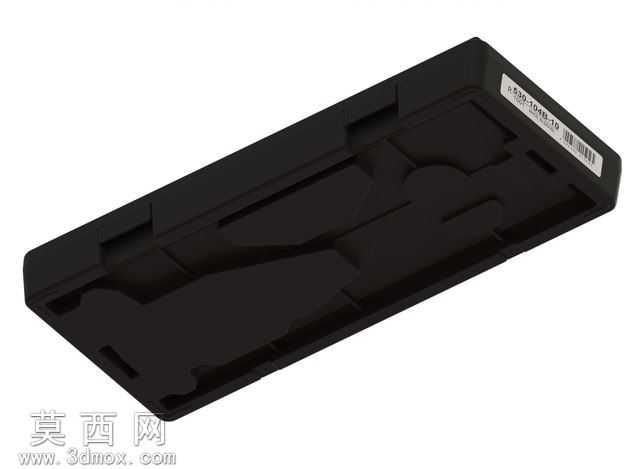

本作品为三丰品牌150毫米量程游标卡尺配套专用收纳盒的三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，全程遵循工业量具产品的真实尺寸规范与结构逻辑，完整还原实物的每一处细节特征。建模阶段首先梳理产品的层级结构，将整体拆分为硬质收纳盒、内置卡尺两大核心模块，再对每个模块进行精细化的特征拆解：针对收纳盒部分，先通过草图绘制盒体的外轮廓与内部型腔轮廓，使用拉伸特征生成盒体的基础实体，再通过抽壳命令设定均匀的壁厚，还原工程塑料盒体的轻薄坚固特性；随后构建盒盖与盒身的连接铰链结构，通过旋转配合特征还原铰链的转动自由度，同时刻画盒盖内侧的加强筋结构、盒身内部适配卡尺轮廓的定制化泡棉卡槽，每一处卡槽的弧度、深度都完全匹配卡尺的尺身、尺爪、深度测量杆的外形，确保卡尺放置后无晃动位移，还原产品的防护收纳属性。针对游标卡尺部分，严格遵循三丰150毫米游标卡尺的真实尺寸参数构建，主尺部分通过拉伸生成尺身基体，精准刻画主尺刻度线的凹槽特征、尺身端部的内外测量爪、尾部深度测量杆的结构；游标滑座部分通过多特征组合构建，还原滑座与主尺的滑动配合间隙，刻画游标刻度区、紧固螺钉、微调装置的细节结构，确保滑座可沿主尺实现模拟滑动，还原卡尺的测量功能逻辑。材质与渲染阶段，为不同部件匹配对应真实材质：收纳盒盒体赋予磨砂黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原硬质塑料的哑光质感；内置卡槽赋予黑色泡棉材质，添加细微的凹凸纹理模拟泡棉的多孔柔软质感；卡尺尺身赋予哑光不锈钢材质，调整金属的反射率、磨砂纹理参数，还原量具不锈钢的细腻金属质感，刻度区域通过贴图方式精准还原刻度标识与品牌标识，提升模型的真实度。整体设计过程严格遵循工业产品的装配逻辑，所有部件的配合间隙、结构比例都参考实物参数设定，既保证了模型的外观还原度，也完整还原了产品的结构功能特性，可用于量具产品展示、装配教学、工业设计参考等多类场景。
