250CMM工业布袋集尘器三维设计模型

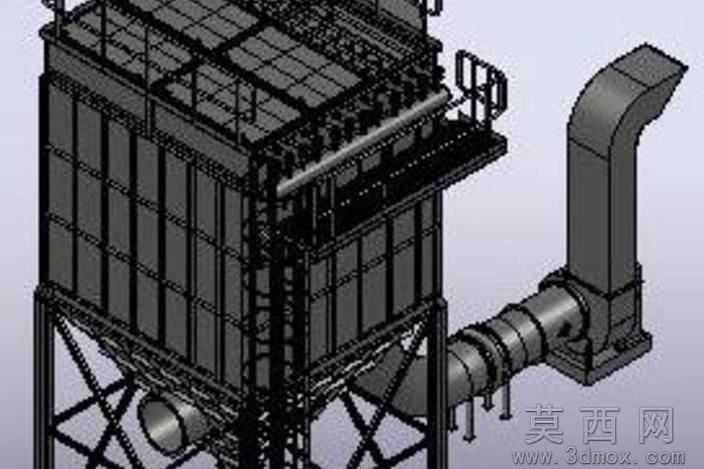

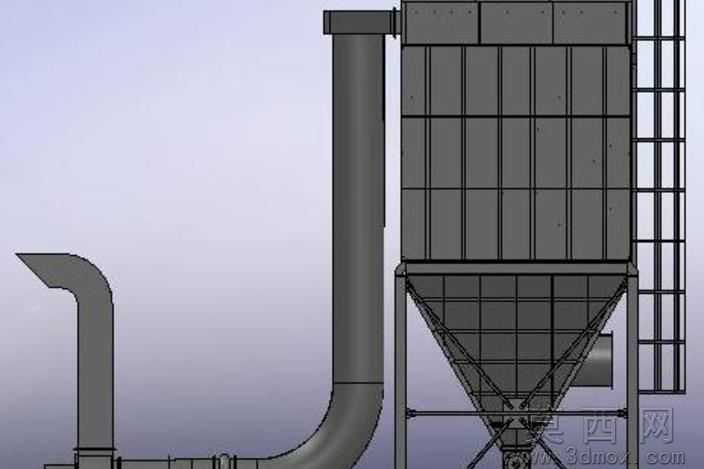

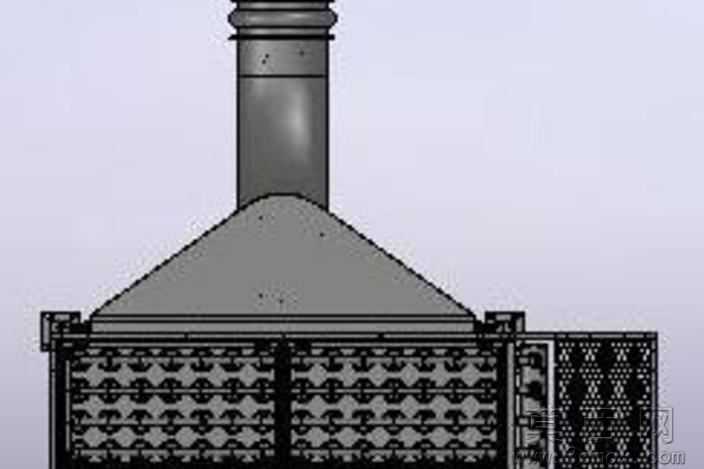

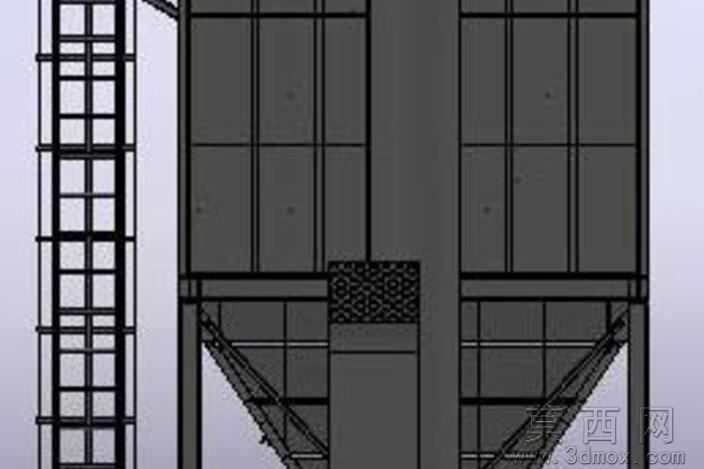

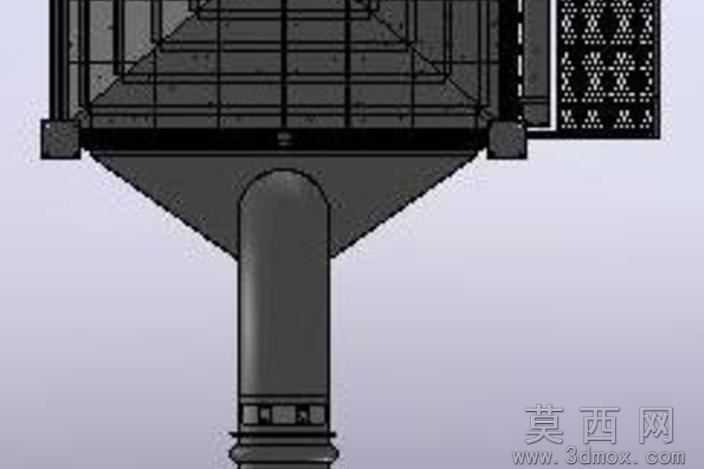

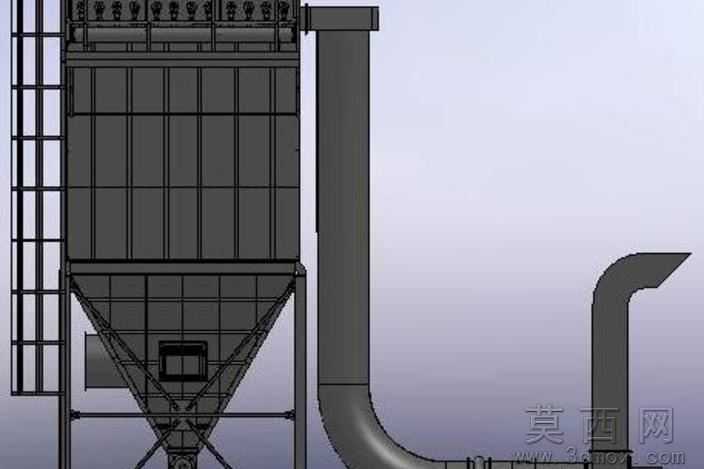

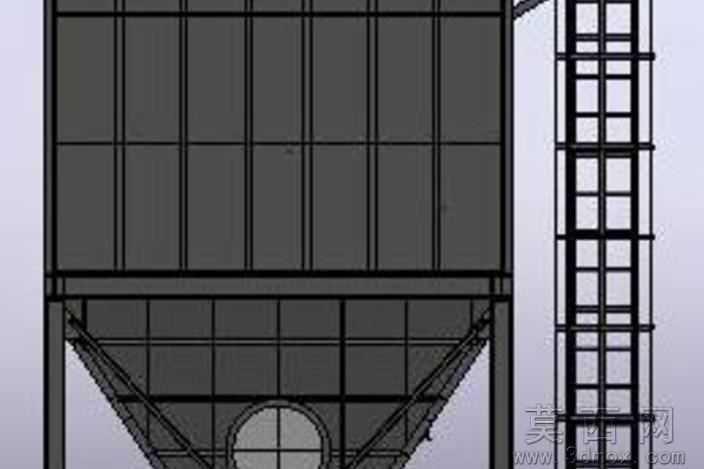

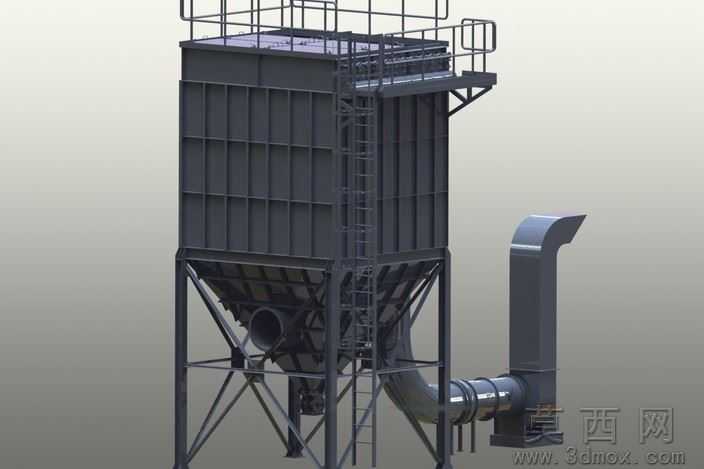

本模型为处理风量250CMM规格的工业布袋集尘器全套三维设计成果，采用SolidWorks2012版本完成全参数化建模，同时输出STEP、IGES通用中间格式，可兼容主流三维CAD软件打开编辑，适配不同设计场景的使用需求。建模过程严格遵循工业除尘设备的设计规范，完整还原了设备的全部核心结构：主体部分采用模块化箱室结构，内部排布对应规格的除尘滤袋，精准匹配1.51㎡的总过滤面积参数，滤袋安装框架、顶部检修平台、侧边安全护栏均按照实际工程尺寸1:1构建，平台护栏的踏棍间距、防护高度完全符合工业安全设计标准；设备配套的进出口风道采用变径流线型设计，匹配650m/min的进排气速度参数，风道连接法兰、密封结构、配套离心风机、弯管排风段均做了精细化建模，法兰的螺栓孔位、密封垫槽结构完整可直接用于工程出图；底部支撑采用型钢桁架结构，根据设备满载重量做了结构加强设计，支腿的连接节点、底部安装底板均还原了真实焊接装配结构，灰斗卸灰口的结构也做了完整呈现。模型搭建过程中对各部件做了分层材质赋予，箱体钢板、型钢支架、滤袋、风机壳体分别匹配对应的金属、非金属材质属性，渲染效果可直观区分不同功能部件，装配体采用自下而上的建模逻辑，各子装配体约束关系完整，无干涉错配问题，可直接用于虚拟装配验证、结构受力仿真前置处理、工程图纸导出，也可作为环保除尘系统方案设计的配套参考模型，帮助设计人员快速完成系统布局搭建，减少重复建模工作量，模型参数经过严谨校核，布比空气、滤袋规格等核心参数均与设计要求一致，具备较高的工程实用价值。
