大型袋式集尘除尘设备三维设计模型

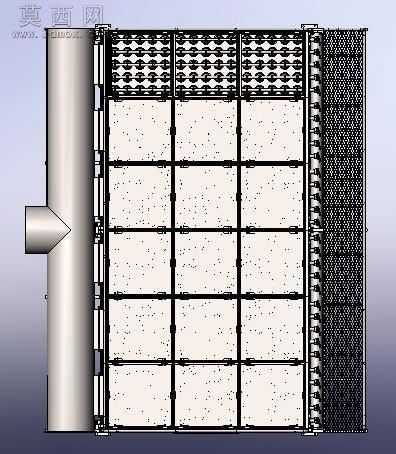

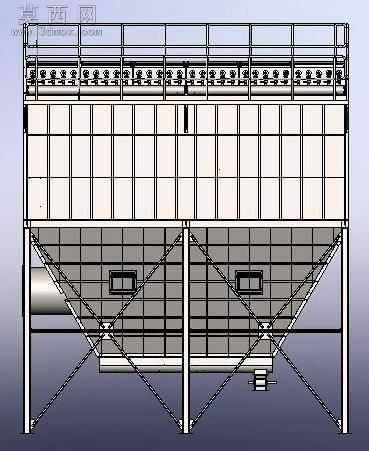

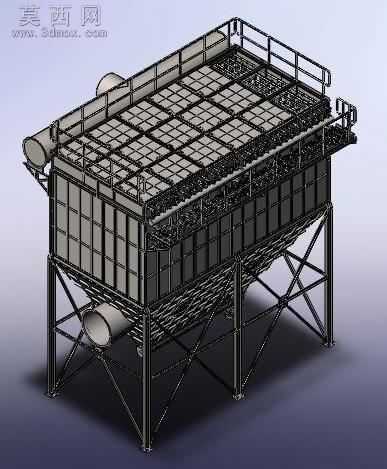

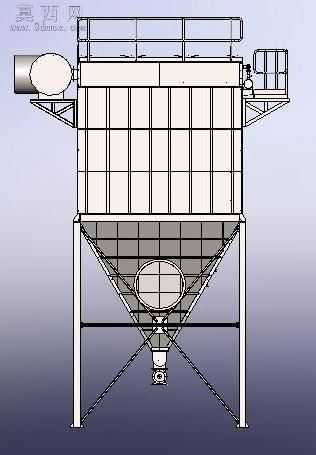

本模型为大型工业袋式集尘除尘设备，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工业除尘设备的实际生产制造逻辑，对设备各组成部分进行了精细化的结构还原。模型整体采用模块化设计思路，主体分为上部检修平台区、中部过滤仓室区、下部灰斗集尘区以及支撑钢架结构四个核心部分，各模块之间的连接结构、装配关系均按照实际工程标准进行搭建，可清晰呈现设备的装配逻辑与结构组成。建模过程中对设备的细节结构做了完整还原：顶部设置带安全护栏的检修操作平台，平台预留了检修人员通行与设备维护的操作空间，侧面设置外置爬梯连通地面与顶部平台；中部过滤仓采用分仓式板式结构设计，仓体外壁的加强筋、密封连接结构均做了精细化建模，可直观呈现仓室的密封设计与结构强度设计逻辑；设备侧部设置的进风、出风管道接口，按照实际通风管道的连接标准做了法兰结构还原，可清晰展示管道与设备主体的连接方式；下部灰斗采用锥形收口设计，便于收集过滤后的粉尘，灰斗与中部仓室的连接法兰、下部卸灰接口结构均完整呈现；底部支撑钢架采用型钢焊接结构设计，交叉斜撑的加强结构完全还原了实际设备的承重设计，保障设备整体结构的稳定性。渲染阶段采用金属材质模拟设备的钢制外壳质感，对护栏、管道、钢架等不同结构部件做了材质区分，通过光影效果突出设备的结构层次感，可直观展示设备的整体外观与结构细节。该设备主要用于工业排气系统的粉尘处理，可先行去除排气中的重金属微粒等粉尘荷载，实现空气净化效果，模型完整还原了袋式除尘器的核心工作结构，可用于环保设备的结构展示、方案设计参考以及相关工程教学演示使用，能够清晰呈现大型工业除尘设备的整体构造与设计逻辑。
