钣金袋式工业空气除尘设备结构模型

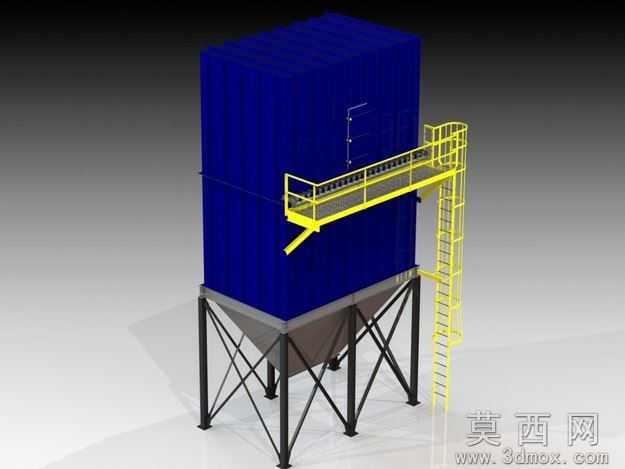

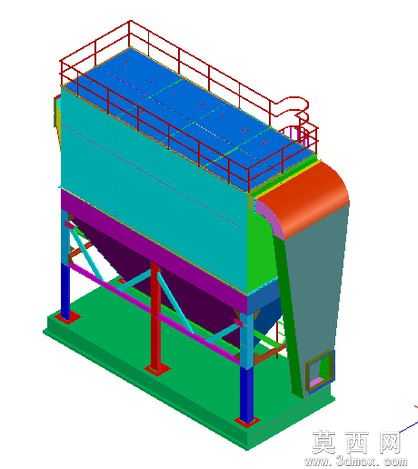

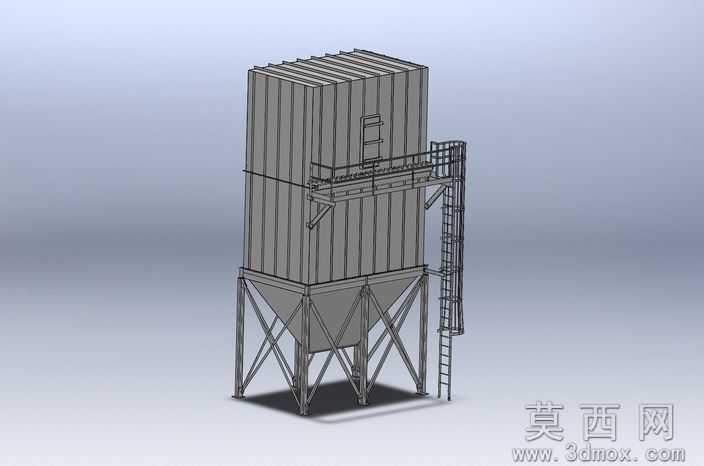

本模型为钣金结构袋式工业除尘设备，建模阶段采用SolidWorks2011完成全参数化设计，首先依据工业除尘工况的处理风量、过滤风速核心参数，确定设备主体箱体的截面尺寸与总高度，拆分上箱体净气室、中箱体过滤室、下箱体灰斗三大核心钣金模块，逐一绘制各钣金件的折弯、焊接坡口特征，配套设计侧面直爬梯、顶部检修护栏、底部支撑钢架的结构细节，所有钣金件预留标准焊接收缩余量，装配阶段采用自底向上的装配逻辑，添加同轴、面重合等标准配合约束，还原设备实际安装的连接关系，确保各部件无干涉错位。参数设计层面，模型严格遵循袋式除尘器的行业设计规范，灰斗采用60度倾斜角设计避免积灰搭桥，爬梯步距符合工业检修安全标准，护栏高度满足高空作业防护要求，过滤室预留标准滤袋安装位尺寸，可适配常规规格的工业除尘滤袋，所有参数均关联全局变量，修改核心设计参数即可快速调整设备整体规格，适配不同风量的除尘需求。渲染材质方面，模型主体钣金件赋予哑光冷轧钢板材质，爬梯与护栏添加镀锌金属质感，支撑钢架做防锈漆材质表现，渲染环境采用柔和工业影棚光效，清晰呈现钣金折弯棱线、焊接拼接位置的结构细节，多角度展示设备的整体外观与结构层次。结构原理上，该设备依靠风机负压将含尘气体引入中箱体过滤室，粉尘被滤袋阻隔在滤袋外表面，净化后的气体透过滤袋进入上箱体净气室后从出风口排出，附着在滤袋上的粉尘通过清灰机构脱落落入下部灰斗，经卸灰阀排出完成除尘流程，爬梯与护栏为设备检修提供安全操作空间，底部钢架将设备整体抬升，预留灰斗卸灰的操作空间。软件兼容方面，模型除原生SolidWorks2011格式外，附带通用STL格式文件，可兼容UG、ProE、AutoCAD等主流三维设计软件，也可导入切片软件用于3D打印验证结构，同时附带渲染效果图文件，可直接用于方案展示与教学演示。研发教学应用层面，该模型可作为环保设备研发的基础参考模板，帮助设计人员快速完成同类型除尘设备的方案迭代，也可用于SolidWorks钣金设计教学案例，讲解钣金折弯、焊接装配、大型工业设备参数化设计的实操技巧，还可作为暖通除尘工程的方案展示模型，直观向客户呈现除尘设备的结构与工作原理，辅助项目方案讲解。
