LLCSSA485智能串行适配器电路板设计

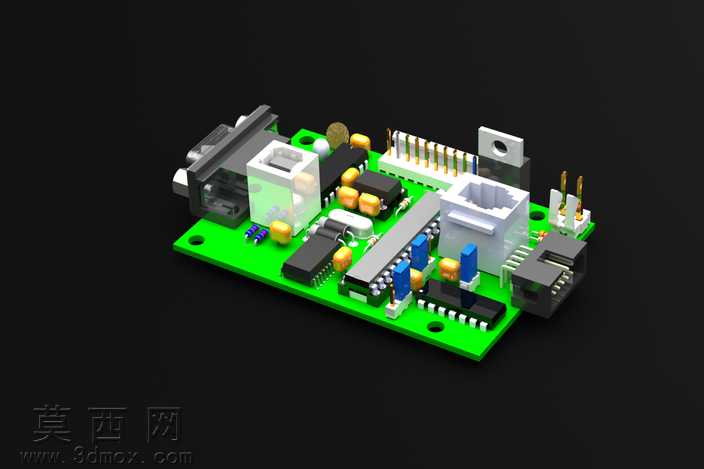

本作品为LLCSSA485智能串行适配器的三维建模设计，整体以绿色PCB电路板为核心载体，在三维建模过程中，严格遵循电子电路硬件的实际尺寸比例进行1:1还原，首先完成PCB基板的基础建模，精准绘制板身的安装定位孔、边缘切角等结构特征，还原玻纤板的哑光绿色基底材质，表面丝印层的细节也做了对应呈现，还原真实电路板的工艺质感。板上搭载的各类电子元件均做了精细化建模：DB9串口接口采用金属外壳加黑色塑料基座的材质搭配，还原接口金属插针的金属光泽与插拔结构的细节；RJ45网络接口模块还原了透明塑料卡扣、内部金属触片的结构，以及白色塑料基座的磨砂质感；电解电容分别还原了铝壳金属外壳的亮面质感、黑色塑料底座的哑光质感，顶部的防爆压痕细节也做了刻画；贴片电阻、电容、芯片等元件按照实际布局排布，黑色芯片本体的哑光塑封质感、引脚的金属镀锡光泽都通过材质参数调整实现真实还原，排针排母类连接件还原了塑料基座与金属插针的组合结构，插针的排列间距完全符合行业通用标准。建模过程中对元件的布局逻辑做了还原，遵循信号流向排布元件，电源模块与信号模块分区布置，避免信号干扰的设计思路在模型布局中有所体现，接口位置统一布置在板边，方便实际使用时的线缆连接，安装孔位对应标准固定尺寸，可直接适配常规外壳安装。渲染阶段采用深色纯色背景突出电路板主体，打光采用柔和的多角度漫反射光源，避免金属元件产生过强反光遮挡结构细节，同时通过光影层次区分不同元件的高度差，让板上元件的堆叠层次清晰可见，各类材质的质感区分明确：金属元件的冷硬光泽、塑料元件的温润哑光、PCB基板的磨砂质感都得到准确呈现，整体模型完整还原了智能串行适配器的硬件结构，可用于产品展示、结构验证、教学演示等场景，清晰展现该类通讯转换模块的硬件组成与布局特点。
