机器人配套无线电遥测通讯模块结构设计

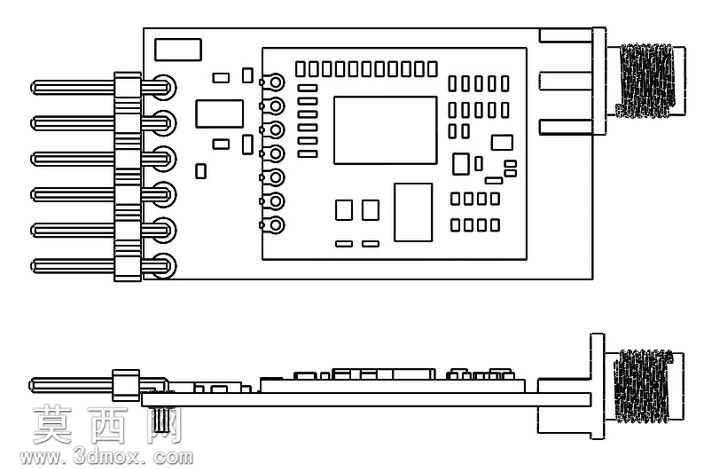

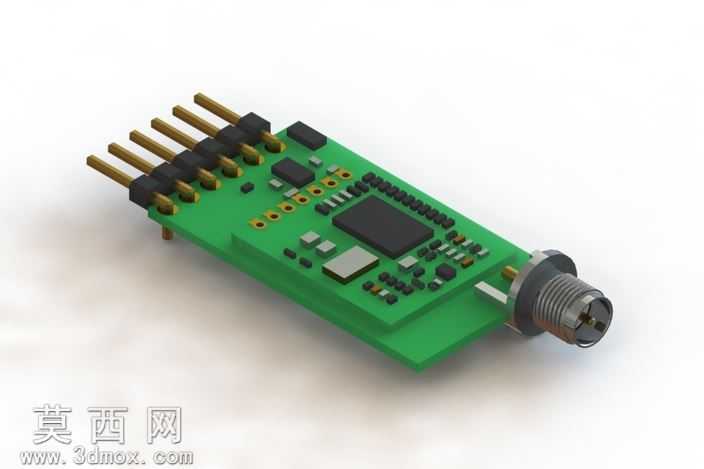

本作品为适配APM2.6飞控系统的机器人无线电遥测硬件模块三维建模成果，建模过程严格遵循电子硬件设计的工程规范，完整还原模块的全部结构细节。建模阶段首先依据实物测绘尺寸搭建PCB基板的基础轮廓，采用精准的拉伸特征构建标准厚度的绿色玻纤基板主体，对基板边缘的安装定位缺口、侧边射频接头的安装避让位做了精细化的特征处理，保证基板外形与实物完全一致。板载元器件建模按照实际布局逐一完成：左侧的直插排针采用多实体组合建模，分别构建金属插针的圆柱导电部分与黑色塑料基座的绝缘固定结构，精准还原排针的引脚间距与排列顺序；板上的各类表贴元器件按照尺寸规格分类建模，包括不同封装的黑色集成电路芯片、钽电容、贴片电阻、发光二极管、复位按键等，所有元器件的焊盘位置、丝印轮廓都在模型表面做了对应呈现，还原PCB板的真实布局特征。右侧的射频同轴接头采用旋转特征结合细节切除建模，完整还原金属外壳的螺纹结构、内芯的信号接触端子、接头与基板连接的固定引脚，精准呈现接头的装配结构。材质渲染阶段为不同部件匹配对应物理材质：PCB基板赋予哑光绿色阻焊材质，金属排针与射频接头赋予带轻微反射的金属铜、镀镍材质，塑料基座与芯片封装赋予哑光黑色工程塑料材质，贴片电容等元件赋予对应陶瓷或金属质感，渲染后整体效果贴近实物的视觉表现。设计思路围绕机器人遥测通讯的实际使用需求展开，建模时充分考虑模块的装配兼容性，排针引脚的间距、射频接头的位置都严格匹配APM2.6系统的安装接口，可直接用于机器人系统的装配干涉检查、结构布局验证，也可作为机器人整机三维装配的配套组件使用，模型结构完整，细节还原度高，能够满足工程展示、装配模拟等多场景的使用需求。
