离岸撬装管汇防滑集成装置三维设计

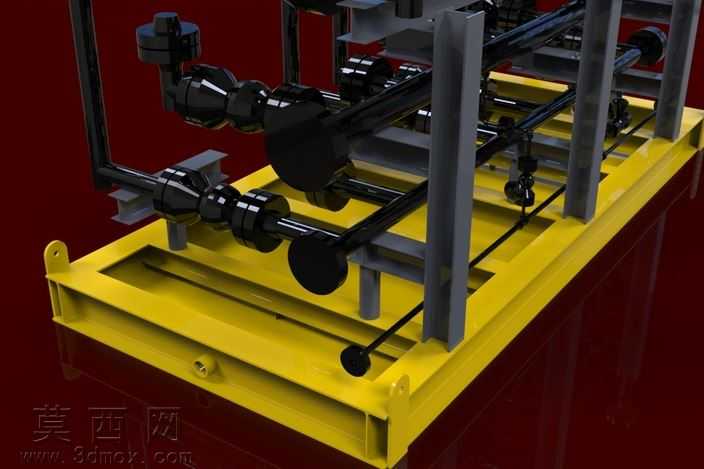

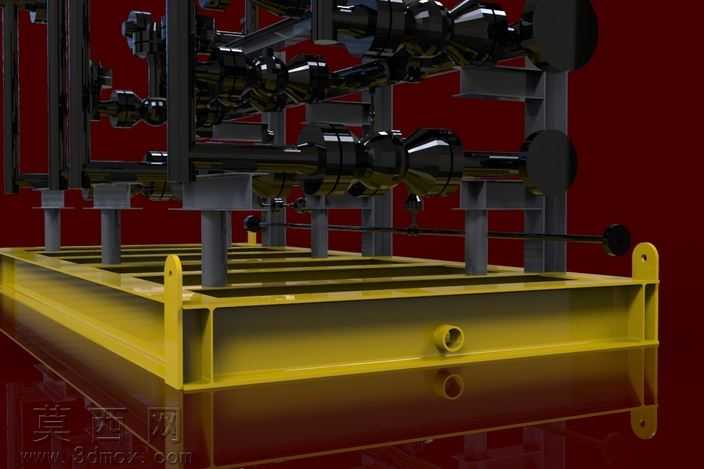

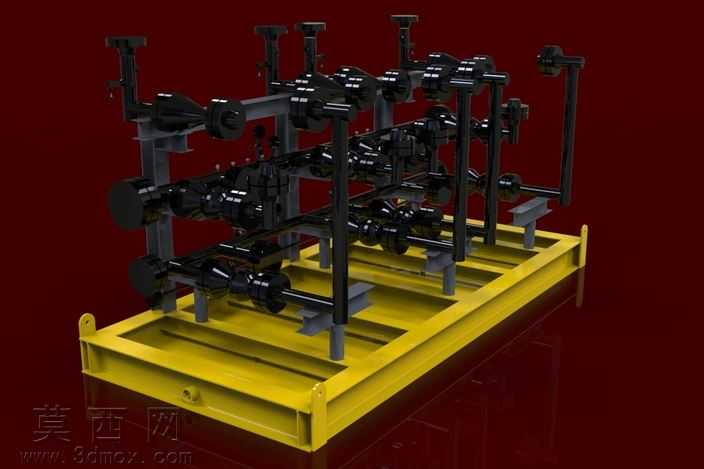

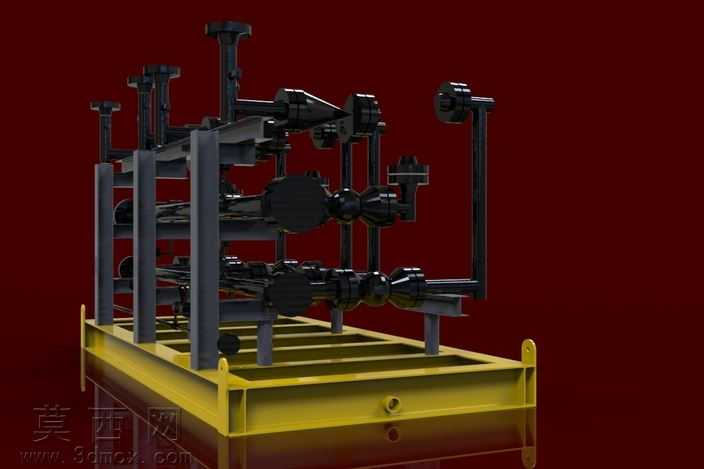

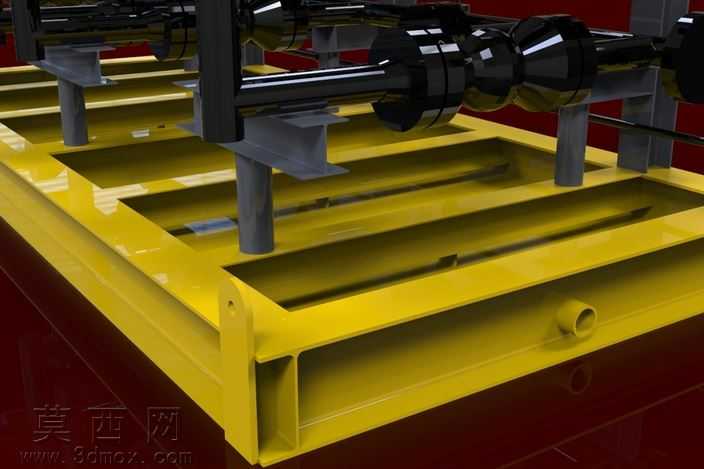

本作品为适配离岸作业场景的撬装式管汇防滑集成装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循管路装配的工程规范，对每一处连接结构、支撑构件都做了精准的尺寸约束，确保模型可直接对接后续工程出图、装配校验环节。模型整体以撬装底座为承载基础，底座采用型钢焊接框架结构设计，表面做防滑纹理处理，适配离岸作业潮湿易滑的工况需求，底座边缘预留吊装孔位，满足整体转运、现场快速就位的使用要求。管汇系统采用分层排布的布局思路，将多组输送管路沿底座纵向有序铺设，管路之间通过专用阀组实现通断、流向切换控制，每处管路接口都做了密封结构的细节建模，还原真实工业管路的连接逻辑。支撑构件采用立式型钢支架，将上层管路与底座做刚性连接，支架与管路接触位置设置防滑固定卡扣，避免作业过程中管路出现移位、滑脱问题。渲染阶段采用写实材质方案，撬装底座赋予醒目的工业黄防锈漆材质，还原现场设备的视觉特征，管路与阀组采用黑色金属材质，搭配金属光泽与细微磨砂质感，区分不同构件的材质属性，支撑结构采用深灰色钢材材质，通过材质差异清晰呈现装置的层次结构。建模过程中针对w6x12规格的边坡管支撑做了专项结构优化，将4、3寸规格的耦合接口集成在装置同一端，简化现场对接的操作流程，同时在底座表面做了防滑纹路的细节刻画，阀组的手轮、连接螺栓、密封压盖等细小零件都做了完整建模，没有省略关键结构细节，整体模型装配关系清晰，无干涉错面问题，既可以作为离岸作业管汇系统的方案展示模型，也可用于相关工况的结构验证、装配培训使用，完整还原了撬装管汇集成化、防滑适配离岸场景的设计特点。
