假肢膝关节结构三维设计作品

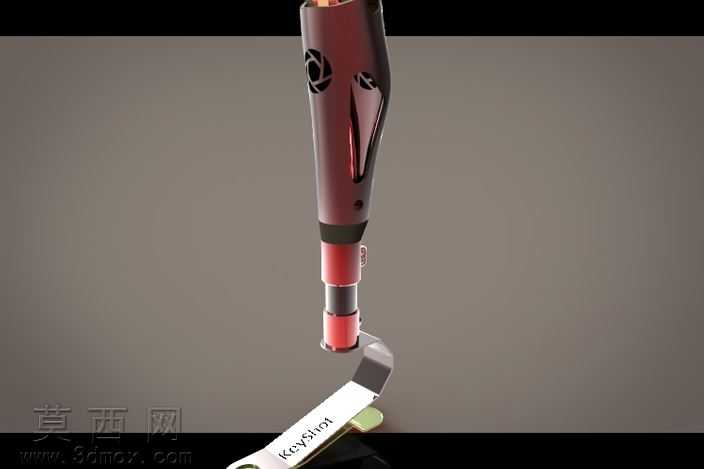

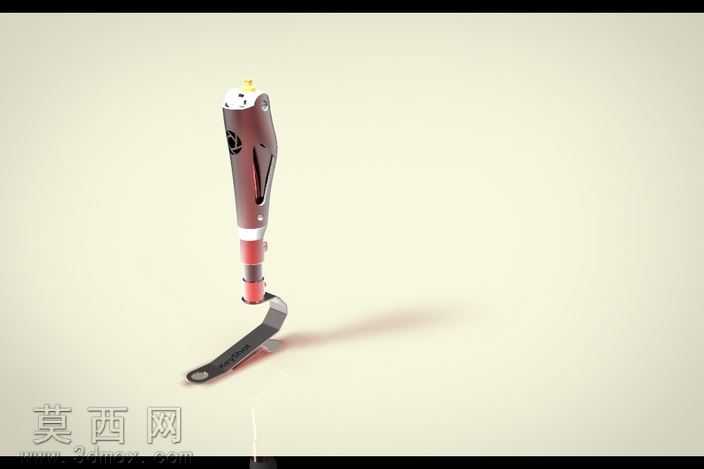

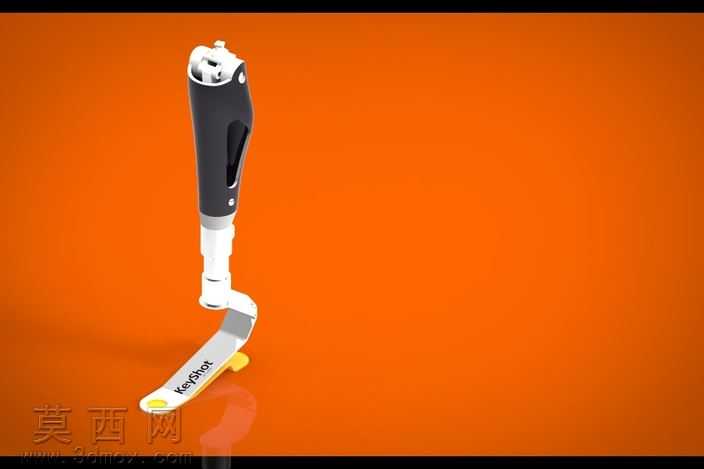

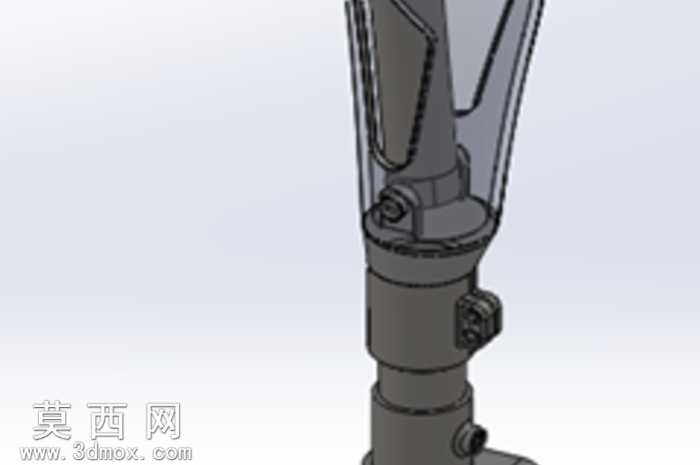

本作品为假肢膝关节的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械结构设计逻辑，从核心关节转轴、连接支撑臂到锁紧调节模块均逐一完成特征构建，保证各部件的装配公差符合实际加工与装配要求。建模阶段首先完成核心回转副的基准定位，确定膝关节的屈伸转动轴线，以此为基础搭建上下连接端的支撑结构：上端承接假肢接受腔的连接接口采用带定位销的法兰式结构，建模时预留了标准紧固件的装配孔位，保证与接受腔连接的稳固性；下端连接小腿假肢部件的杆体采用变截面支撑结构，通过拉伸、切除、圆角等特征完成轻量化的结构造型，在保证结构强度的同时降低整体自重。关节部位的阻尼调节结构是本次建模的重点，针对膝关节屈伸过程的阻尼控制需求，设计了嵌入式的调节旋钮与锁止模块，建模时还原了调节齿槽、定位卡珠、复位弹簧等细小部件的装配关系，所有配合面均按照间隙配合的公差要求完成特征构建，避免出现装配干涉问题。渲染阶段采用哑光金属材质模拟假肢的合金支撑部件，对关节活动部位的转轴、调节旋钮采用稍亮的金属质感区分功能区域，连接部位的衬套采用耐磨工程塑料材质，通过材质参数的调整还原不同部件的真实质感，整体渲染背景采用简洁的浅灰色调，突出假肢关节本身的结构细节。设计过程中充分考虑了假肢的实际使用需求，整体结构在满足膝关节屈伸活动范围的前提下，优化了支撑臂的受力结构，通过有限元分析思路调整了支撑臂的壁厚与加强筋布局，避免应力集中问题，同时各活动部件的转动限位结构均做了圆滑过渡处理，保证活动过程无卡滞，整体结构兼顾了实用性与结构合理性，可作为康复辅具结构设计、假肢产品研发的参考三维模型，清晰展现了假肢膝关节的内部构造与装配逻辑。
