翅片管式凝汽器换热结构三维设计

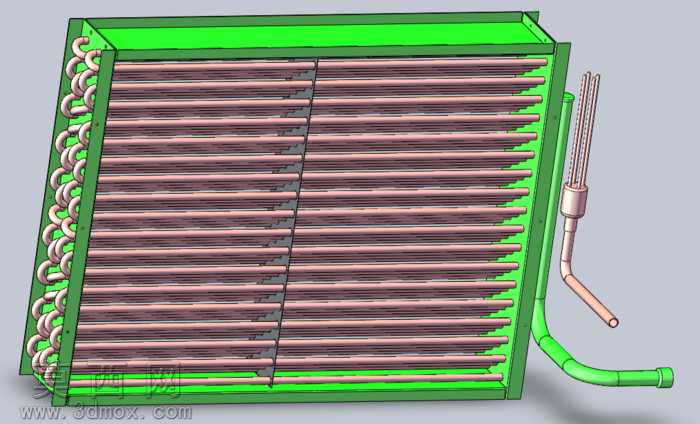

本作品为翅片管式凝汽器的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先完成整体换热腔体的框架基准搭建，再逐一对内部换热管束、连接弯管、外部翅片组、进出管路组件进行独立建模与装配约束，所有部件均通过同轴、重合、平行等标准装配关系完成定位，确保整体结构无干涉、装配逻辑符合实际生产组装流程。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：外部框架采用哑光绿色喷塑金属材质，调整了表面粗糙度与反光度参数还原工业漆面质感；内部换热管束采用紫铜材质，设置了金属特有的暖调反光与轻微做旧质感，还原铜管换热件的真实外观；侧边连接管路根据功能区分，弯管段采用同框架一致的绿色喷塑材质，感温管段采用亮面不锈钢材质，进出液管段采用与换热管一致的紫铜材质，不同材质的区分让模型结构层次清晰，便于快速识别各部件功能。结构设计上，采用多排错列布置的紫铜光管作为换热主体，管束外侧套装连续式平直翅片，通过翅片拓展换热面积提升冷凝换热效率，管束端部采用U型弯管依次连接形成连续流道，侧边预留的进出管路分别对接冷凝介质进出口与测温组件安装位，整体框架采用折边密封结构，可实现换热腔与外部的密封隔离，避免换热介质泄漏。建模过程中对翅片与管束的配合间隙、弯管的弯曲半径、管路接口的安装尺寸均做了参数化约束，可根据不同换热功率需求快速调整管束数量、翅片间距、管路通径等参数，适配不同工况下的冷凝换热需求，模型整体结构完整，细节还原度高，可直接用于换热方案展示、结构校核以及后续工程图纸的导出工作。
