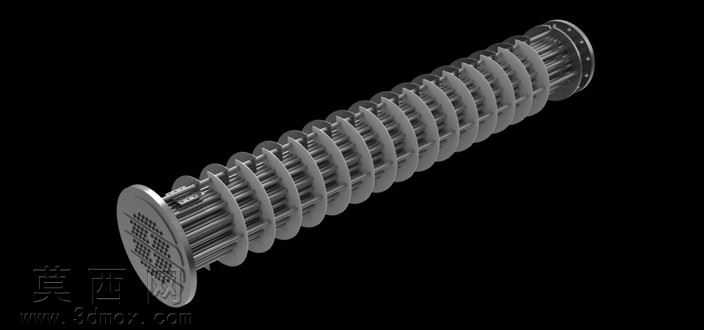

钛制换热管束结构三维设计模型

本模型为钛材质换热管束三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体换热工况的参数匹配，确定管束的有效换热长度、管间距、折流板排布间距等核心参数后，再逐次拆分构建各个子部件。建模过程中优先保证结构的工程可实现性，对换热管与管板的连接区域做了精细化建模，还原了管孔排布的正三角形阵列特征，每根换热管的外径、壁厚参数均参照钛制换热设备的行业常用规范设定，管端与管板的衔接处做了贴合实际焊接装配的结构处理，避免出现干涉或装配间隙不合理的问题。折流板部分采用弓形结构设计，逐块对齐换热管的穿管孔位，保证所有孔位同轴度误差在建模公差允许范围内，折流板的切口方向、间距排布完全符合管壳式换热器的流体导流设计逻辑，能够引导壳程流体形成错流提升换热效率。拉杆与定距管部分按照标准管束的固定结构建模，准确还原拉杆穿过折流板、通过定距管维持折流板间距的装配关系，两端分别固定在两端管板上，保证整体管束的结构刚性。两端管板除了排布换热管孔之外，还设计了与壳体法兰对接的密封面结构、螺栓孔位，还原了管束装入壳体后的密封连接特征。材质渲染阶段，针对钛材的金属特性调整材质参数，还原钛金属哑光银灰的金属质感，对换热管外壁、折流板表面做了细微的表面纹理处理，模拟工业钛材加工后的表面状态，渲染时采用侧方打光方案，清晰展现管束的层叠结构、管间间隙与折流板的排布层次，避免结构被阴影遮挡。整个模型所有部件均做了参数化关联，若需调整换热功率、适配不同壳体尺寸，可直接修改核心参数驱动整体结构更新，无需重新逐个绘制部件，可直接用于换热设备的结构验证、装配模拟、教学演示等场景，完整还原了钛制换热管束的全部核心结构特征，无多余冗余结构，所有装配关系均符合实际工业生产中的管束装配逻辑。
