适用于摩托车型的setrab款油冷散热器

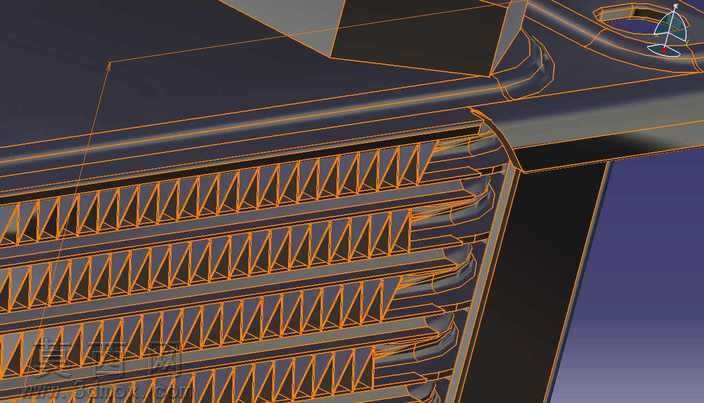

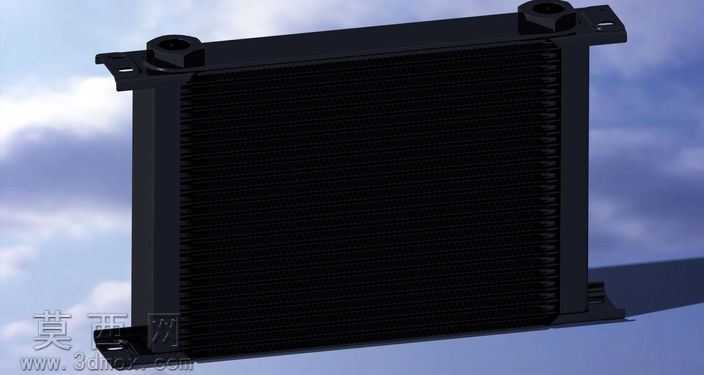

本模型为适配1100gsxr摩托车型的setrab规格油散热器，采用三维建模软件完成全参数化结构搭建，建模过程中严格参照实物比例还原产品的真实尺寸与装配逻辑，确保各部件的配合公差符合实际生产装配要求。模型主体为板翅式散热核心结构，建模时对密集排布的散热翅片采用阵列特征完成批量生成，既保证了翅片间距的均匀一致性，也还原了翅片的折边导流结构，能够真实模拟油液流经时的换热路径。两侧的端盖与进出油接口采用一体化建模思路，精准还原了接口的螺纹安装位、端盖的密封槽结构，同时对侧边的安装固定支脚做了细节处理，还原了支脚上的安装通孔与加强筋结构，保证安装结构的强度还原度。材质渲染阶段，为散热核心主体赋予哑光黑色耐高温金属材质，调整材质的粗糙度与金属度参数，模拟真实散热器表面的喷塑处理质感；进出油接口部分赋予深黑色工程塑料与金属结合的材质表现，还原接口部位的密封件与金属接头的材质差异；安装支脚部分调整材质的反光参数，还原金属冲压件的细微磨砂质感。渲染时采用侧上方柔光打光方案，搭配柔和的环境反射，清晰展现散热翅片的层叠结构与整体轮廓的立体感，避免阴影过深遮挡结构细节。设计思路上，该款油散热器主打高适应性与强散热性能，建模时重点优化了散热核心的流道结构表达，清晰展现内部油液的流通路径与外部空气的换热接触面，两侧的固定支脚采用外伸式设计，适配多种车型的安装位调整需求，进出油接口采用同方向顶置布局，简化外接油路的排布难度。模型完整还原了产品的外部装配结构与核心散热单元的形态，可用于摩托散热系统的装配模拟、改装方案的效果展示，也可作为换热类部件设计的参考样例，帮助设计者快速理解板翅式油散的结构组成与布局逻辑。
