带握持凹槽的大容量PET饮品包装瓶

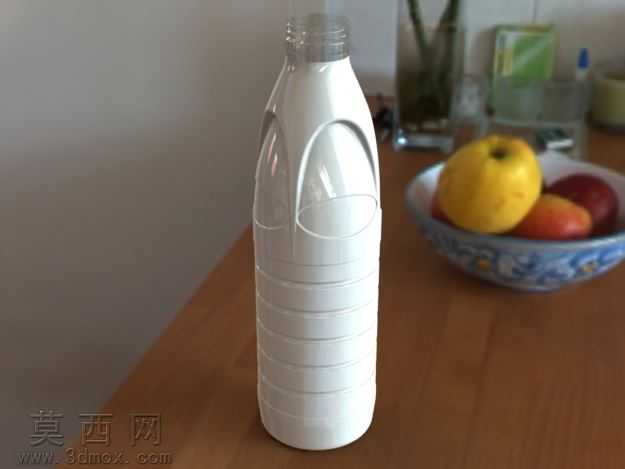

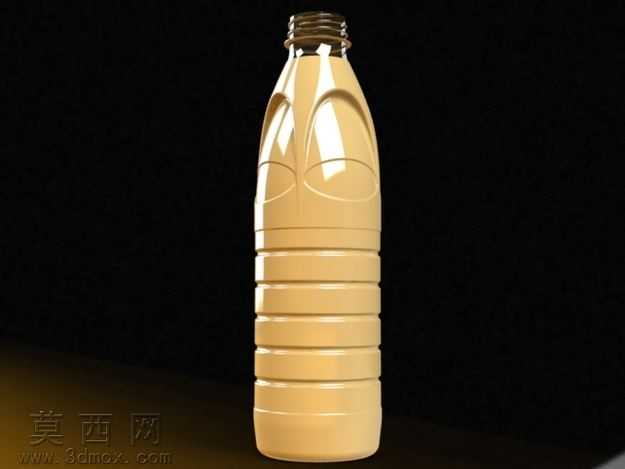

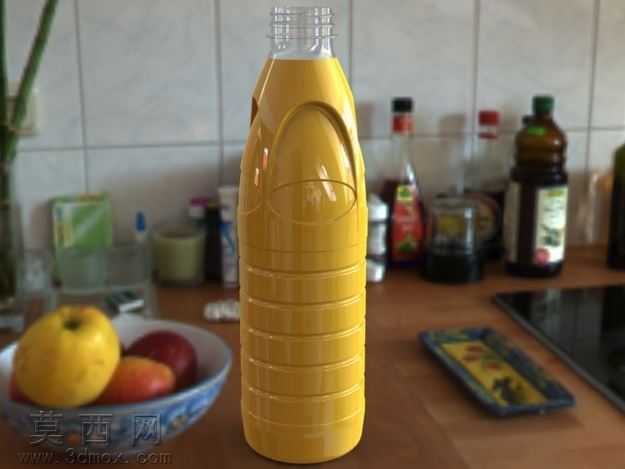

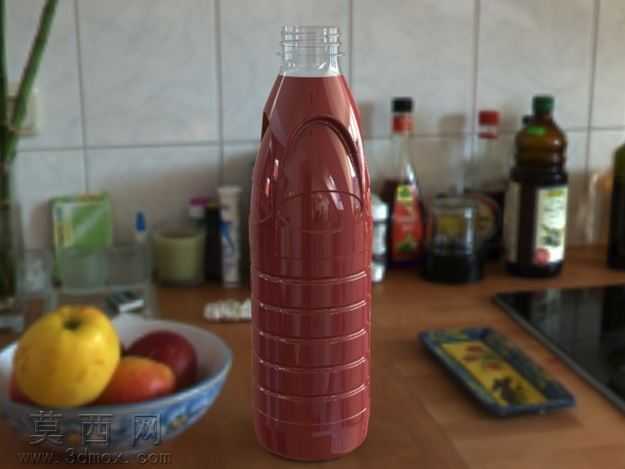

本作品为适配牛奶、果汁、艾兰奶等常温饮品的大容量PET包装瓶三维模型，建模阶段以真实市售大容量饮品瓶的实物尺寸为基准，先通过旋转凸台指令构建瓶身的基础回转体轮廓，精准还原瓶口标准螺纹段的牙距、牙高参数，匹配通用饮品瓶盖的旋合公差要求，保证瓶口结构的工业适配性。瓶身中部设计内凹式一体化握持结构，建模时通过多组引导线放样生成贴合人手握持弧度的曲面，凹槽边缘做R3-R5的圆角过渡处理，既避免注塑吹塑过程中出现应力集中导致的瓶身变形，也能提升消费者手持取用的防滑手感，降低满瓶状态下的滑脱风险。瓶身下半部分均匀排布多道环形加强筋，通过等距阵列指令生成规整的筋位结构，每道加强筋的凸起高度、过渡圆角都经过参数化调试，在不额外增加瓶身壁厚的前提下，大幅提升瓶体的径向抗挤压能力，减少仓储运输过程中因堆码、碰撞产生的瓶身凹陷变形问题。瓶底采用内凹式五瓣支撑结构，建模时通过曲面剪裁、加厚指令生成稳定的支撑脚，保证瓶身放置时的平整度，同时提升瓶底的抗冲击性能，避免灌装、搬运过程中瓶底开裂。材质渲染阶段，针对PET食品级塑料的光学特性调试材质参数，设置半透明属性、1.57的折射率以及轻微的表面粗糙度，还原PET材质通透又带有轻微磨砂质感的真实视觉效果；瓶内盛装的饮品材质根据不同品类的色彩特性调试漫反射、次表面散射参数，还原果汁、乳饮等不同液体的色泽与通透感，搭配厨房场景的环境光、补光设置，渲染出贴近真实使用场景的展示效果。整个模型的结构设计完全贴合PET吹塑工艺的生产要求，所有曲面都做了连续性检查，无破面、无尖锐棱角，壁厚参数均匀控制在0.3-0.5mm的食品级PET瓶标准区间，既可以用于包装设计方案的效果展示，也能为饮品包装的开模生产提供精准的三维结构参考。
