螺旋同心结构金属CPU散热风扇防护网罩

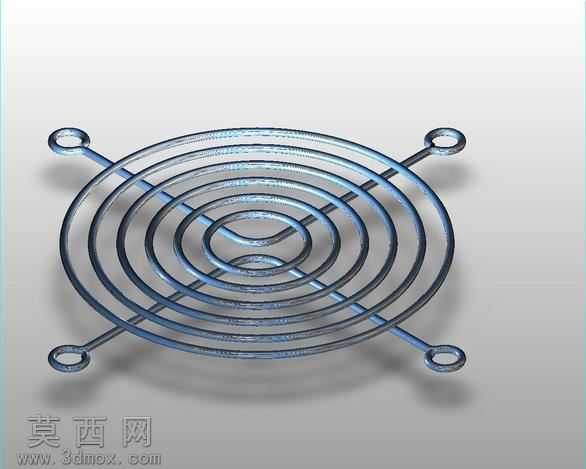

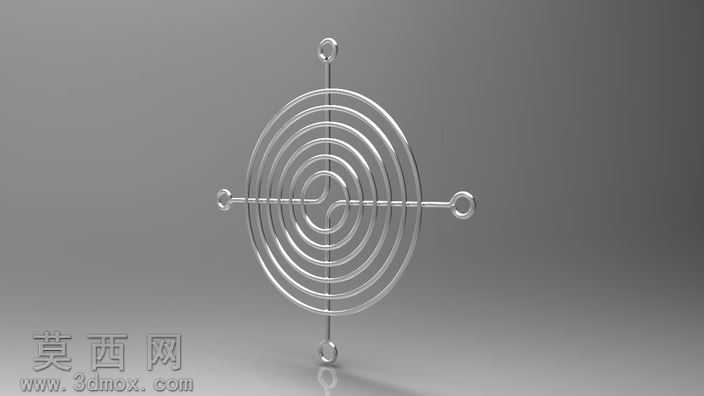

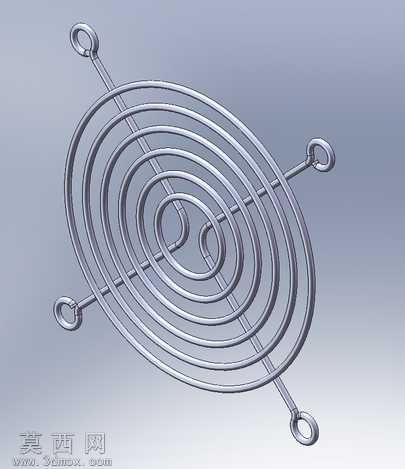

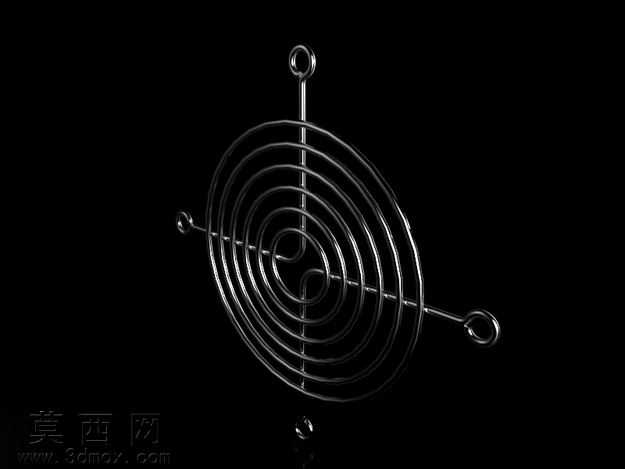

本作品为CPU散热风扇配套的防护网罩三维模型，采用SolidWorks完成全参数化建模，建模过程以同心螺旋线作为核心骨架路径，通过扫描特征生成连续的金属圈体结构，四根径向支撑筋从中心区域向外延伸至最外圈螺旋环，支撑筋末端集成一体成型的挂耳式安装孔，孔位做了圆角过渡处理避免应力集中，整体结构完全对称，建模时通过圆周阵列特征快速完成四根支撑筋的布局，保证各安装孔位的位置度公差符合装配要求。材质设定为镀锌低碳钢，渲染阶段采用金属拉丝材质贴图，调整环境光遮蔽参数凸显螺旋圈体的层叠层次感，金属表面设置低粗糙度的哑光金属质感，还原真实五金冲压防护网的视觉效果，渲染背景采用浅灰色渐变背景，搭配定向光源突出结构的立体轮廓，清晰展现各圈螺旋环之间的均匀间隙。设计思路围绕防护与通风的平衡展开，同心螺旋的圈距经过反复调整，既保证足够的结构强度阻挡异物接触扇叶，又尽可能减少对散热气流的阻挡，四根支撑筋采用等宽扁条状结构，在保证结构刚性的同时降低风阻，末端挂耳的安装孔尺寸适配标准CPU散热风扇的安装孔位，无需额外转接件即可完成装配，所有棱边均做了R0.5的圆角处理，避免锐边划伤安装人员，整体结构无多余冗余特征，符合五金冲压件的加工工艺要求，可直接导出工程图用于生产开模。建模过程中对螺旋线的螺距做了参数化关联，可根据不同尺寸的风扇规格快速调整整体直径与圈数，实现同系列产品的快速变型设计，支撑筋与螺旋环的交接处做了加厚处理，提升结构的抗冲击性能，避免外力挤压导致网罩变形触碰扇叶。
