离岸钻机配套flareboom悬臂作业装置

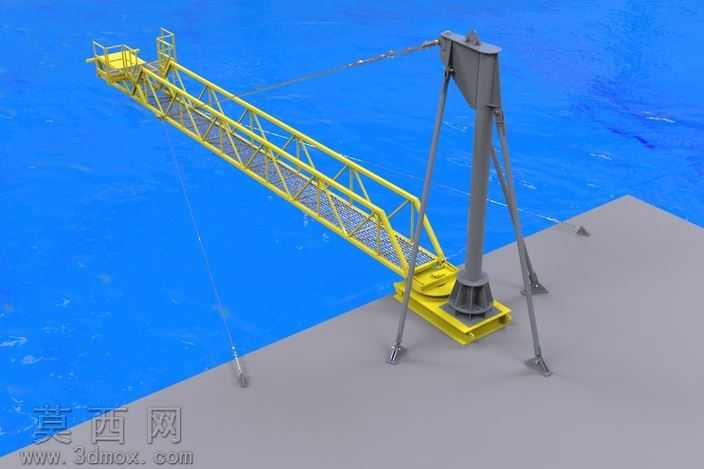

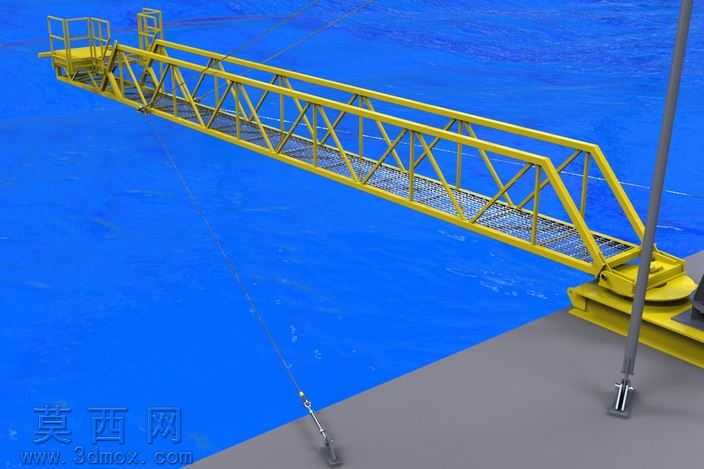

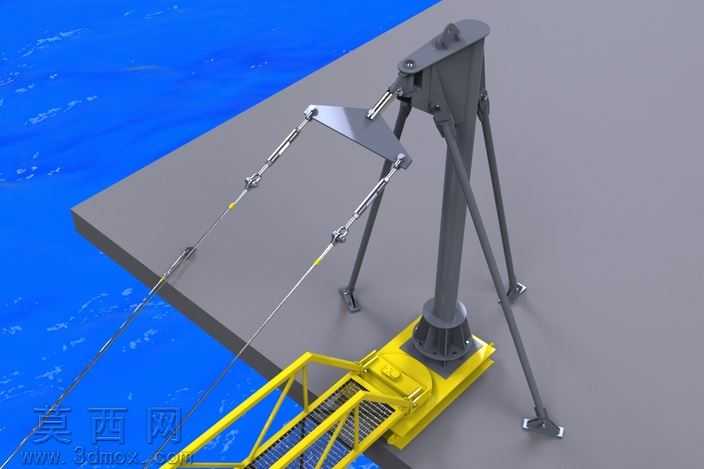

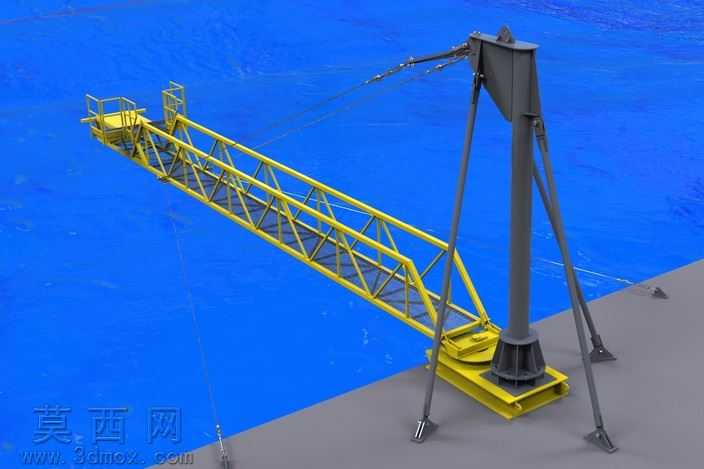

本作品为适配离岸钻机作业场景的flareboom悬臂作业装置三维建模成果，建模阶段依托三维设计软件完成全结构1:1比例还原，首先对装置整体布局进行规划，明确底部回转基座、立式支撑立柱、斜向稳定撑杆、桁架式作业臂、端部操作平台五大核心模块的装配逻辑。建模过程中优先处理回转基座结构，还原基座与钻机安装位的连接法兰、内置回转驱动组件的安装位，确保基座可实现X方向10度垂直方向旋转的动作逻辑，为后续运动仿真预留结构接口。立式支撑立柱采用箱型焊接钢结构建模，还原立柱与基座的螺栓连接点位、顶部吊耳与斜拉钢索的连接结构，斜向稳定撑杆共设置三根，分别从立柱中上部延伸至基座周边的三个锚固点，建模时精准还原撑杆的长度比例、端部铰接结构，保证支撑体系的受力逻辑符合工程实际。桁架式作业臂采用三角桁架结构建模，逐根绘制弦杆与腹杆的型材截面，还原桁架分段拼接的法兰连接点位，臂架端部设置带安全护栏的操作平台，细化平台防滑踏板、护栏踢脚板、人员通行步道的细节结构，臂架与立柱下部的铰接点位、变幅钢索的连接点位均做精准对位，确保变幅动作的结构合理性。材质渲染阶段，针对不同部件匹配对应工业材质：桁架臂与操作平台采用亮黄色工业防腐漆材质，还原漆面的哑光金属质感与轻微反光特性；支撑立柱、稳定撑杆、回转基座采用深灰色重型钢结构材质，表现钢材表面的厚重质感与焊接结构的肌理；斜拉钢索采用高张力钢丝绳材质，还原钢索的绞织纹理与金属光泽；地面场景模拟海上钻井平台的防滑甲板材质，背景采用纯净深蓝色模拟海面环境，通过打光突出钢结构的轮廓层次与结构关系，渲染效果清晰展现装置的整体形态与各部件的装配关系。设计过程中充分考虑离岸作业的工况需求，所有结构件的尺寸比例均参考工程实际参数设置，铰接点位预留合理的装配间隙，旋转机构的转动范围严格匹配10度垂直旋转的设计要求，既保证模型的视觉还原度，也具备结构合理性，可用于 offshore 作业场景的设备展示、结构教学与方案演示使用。
