可装液压活塞的引擎吊机三维设计

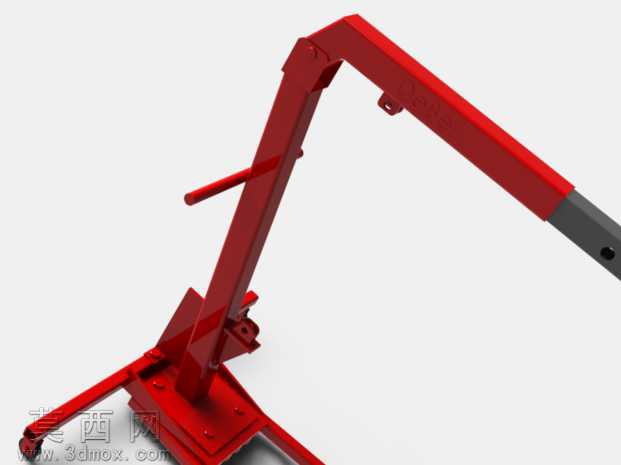

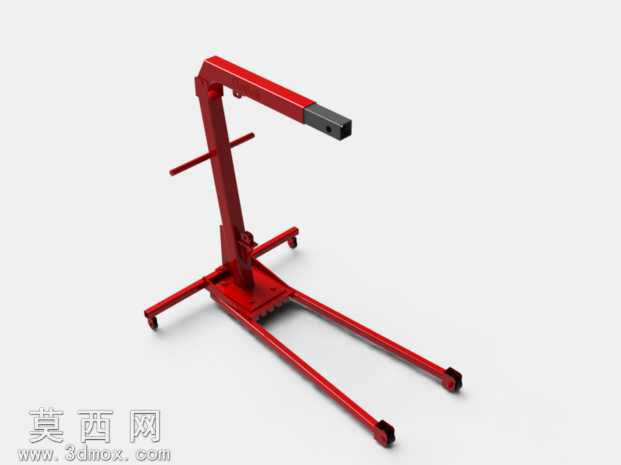

本模型为手动液压式引擎吊机三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，对每一处结构的配合公差、装配关系都做了完整约束，确保模型可直接用于工程参考、结构验证与二次修改。模型整体采用框架式焊接结构设计，主体支撑臂为弯折成型的高强度箱型梁结构，建模时对梁体的弯折圆角、壁厚做了精准还原，避免应力集中的结构缺陷；底部采用前伸式双支腿布局，支腿末端配置万向脚轮与定向脚轮组合，既保证吊装作业时的支撑稳定性，又满足车间内短距离移动转运的使用需求，脚轮的安装座、轮体、轴承结构都做了独立建模，可单独拆分查看装配逻辑。吊臂部分采用可伸缩调节的分段式设计，末端的吊点连接位预留了标准吊装接口，可适配不同规格的吊具、吊钩；中部的操作推杆采用横向布置，符合人体工程学操作高度，方便作业人员手动控制吊机的移动与吊装姿态。液压安装位的结构做了精准的适配设计，预留的液压活塞安装腔、铰接点位完全匹配通用液压油缸的安装尺寸，仅需装入对应规格的液压活塞即可完成动力部分的装配，实现吊臂的俯仰升降功能，铰接位置的销轴、轴套、限位结构都做了细节建模，还原真实的铰接转动配合关系。渲染阶段采用金属红哑光漆面作为主体材质，还原车间起重设备的真实涂装质感，金属部件的边缘做了轻微的倒角反光处理，脚轮的橡胶部分采用哑光黑色橡胶材质，金属销轴部分采用镀锌亮面金属材质，不同材质的粗糙度、反光度参数都做了区分，让渲染效果更贴近真实设备的视觉表现。整体设计思路围绕小型汽修、车间零部件吊装的使用场景展开，在保证结构强度的前提下尽可能简化整体结构，降低设备自重，同时兼顾移动灵活性与吊装稳定性，所有非标准件都做了独立建模，标准件部分也按照国标规格完成建模，模型无破面、无重叠面、无缺失装配约束，可直接用于工程出图、3D打印验证、虚拟装配仿真等场景，也可作为起重设备设计的参考案例，帮助设计人员快速理解手动液压吊机的结构逻辑与装配关系。
