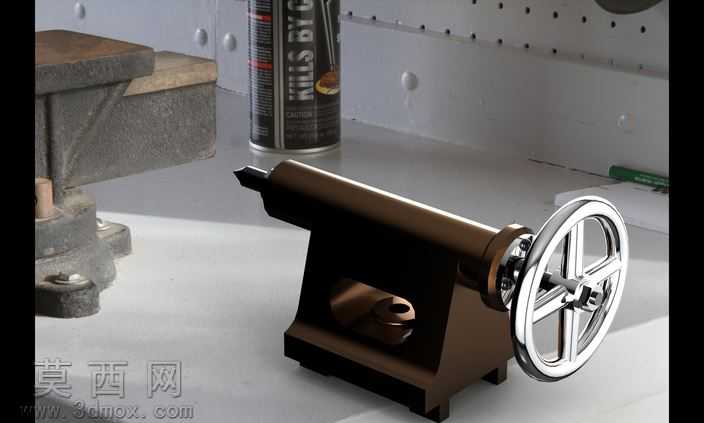

车床尾座结构三维设计作品展示

本次展示的车床尾座三维设计作品，严格遵循普通卧式车床尾座的实际功能逻辑与结构比例开展建模工作，整体建模过程以还原真实部件的装配关系与操作逻辑为核心目标。建模阶段首先完成尾座主体底座的轮廓搭建，底座作为整个部件的承载基础，设计有与车床床身导轨匹配的安装定位结构，底部的支撑凸台、安装卡槽均按照实际机加工零件的公差逻辑进行尺寸匹配，保证虚拟装配状态下可与床身导轨实现顺畅的滑移配合。主体壳体部分采用实体拉伸结合切除特征完成内部腔体的构建，腔体内部预留了顶尖套筒的滑移空间、锁紧机构的安装位置以及丝杠传动组件的装配通道，所有内部结构的壁厚、过渡圆角均参考真实铸铁铸件的工艺要求设置，避免出现不符合加工工艺的尖锐棱角与壁厚突变结构。操作手轮部分采用轮辐式结构设计，轮缘、轮辐与中心轮毂的连接位置做了圆弧过渡处理，既还原了真实手轮的握持操作手感，也通过结构细节体现了铸件的工艺特征，手轮与内部传动丝杠的连接位置设计有键槽与锁紧螺母的安装位，可直观展示手轮带动丝杠转动、进而驱动顶尖套筒轴向进给的传动逻辑。顶尖套筒部分设计有轴向导向槽与丝杠配合的传动螺纹孔，前端的顶尖安装锥孔严格遵循莫氏锥度的标准参数设置，可匹配标准车床顶尖的安装需求，套筒外部的刻度标识结构也在建模中做了细节还原，可直观展示尾座进给的深度指示功能。渲染阶段针对不同部件的材质特性做了区分设置：尾座主体壳体采用铸铁材质表现，表面做了哑光氧化的质感处理，还原机床铸件经过时效处理、表面喷漆后的哑光深棕金属质感；手轮部分采用亮面镀铬金属材质，通过高反射的材质参数表现金属抛光后的光亮质感，与主体的哑光质感形成明确的视觉区分；顶尖套筒部分采用调质钢材质，表面做了精磨后的细腻金属质感表现，突出运动部件的加工精度特性。场景搭建上采用车间工作台作为展示背景，搭配常见的机加工辅助物件烘托真实的工业应用场景，灯光设置采用柔和的侧上方主光源搭配补光，既清晰展现尾座各部分的结构轮廓，也通过合理的阴影层次突出部件的立体感，让整个三维作品既具备结构展示的严谨性，也拥有良好的视觉呈现效果，可直观展现车床尾座的整体构造、装配关系与工作原理，为机床部件的结构认知、教学演示提供直观的三维参考。
