多功能迷你台式磨铣加工装置

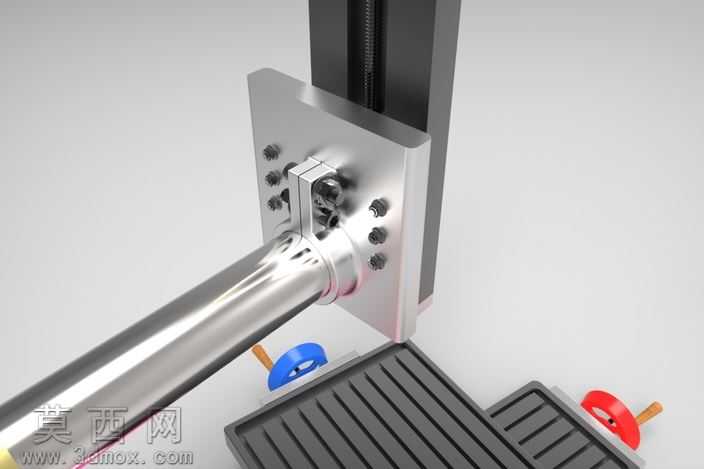

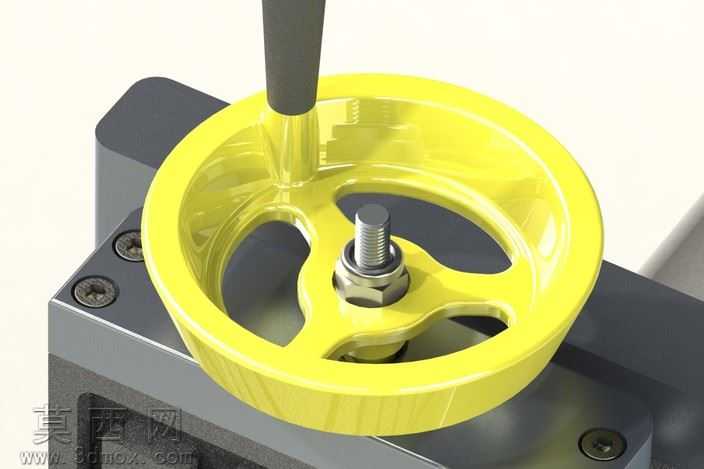

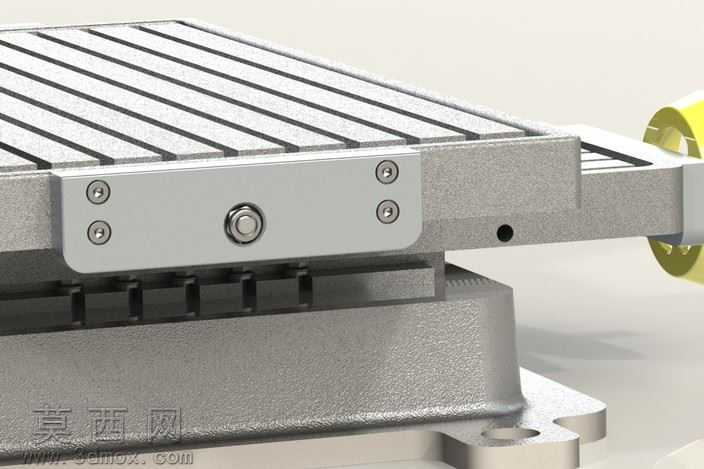

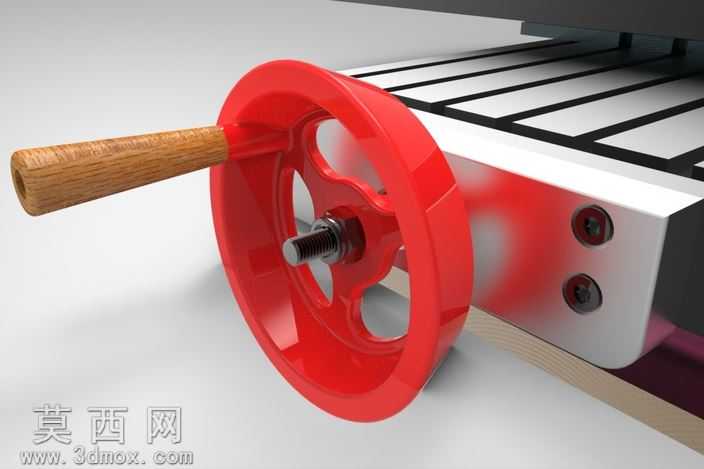

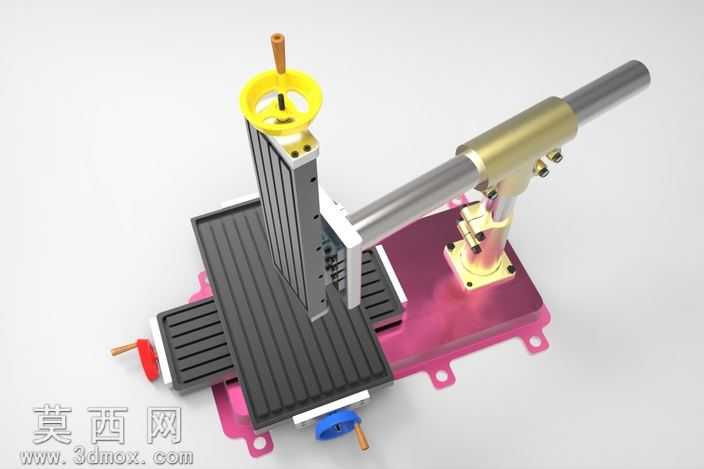

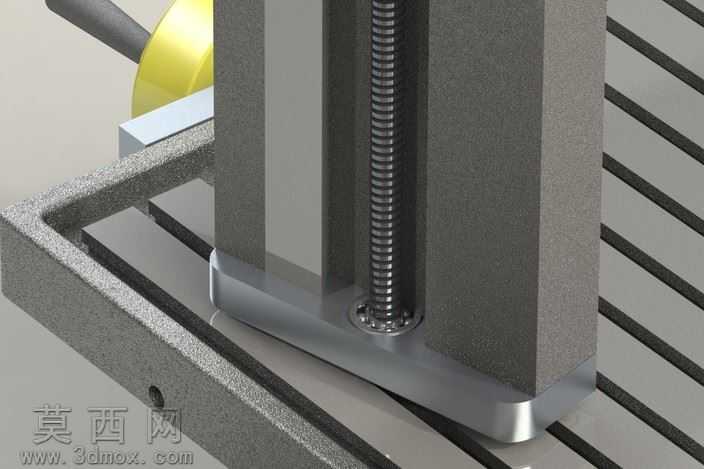

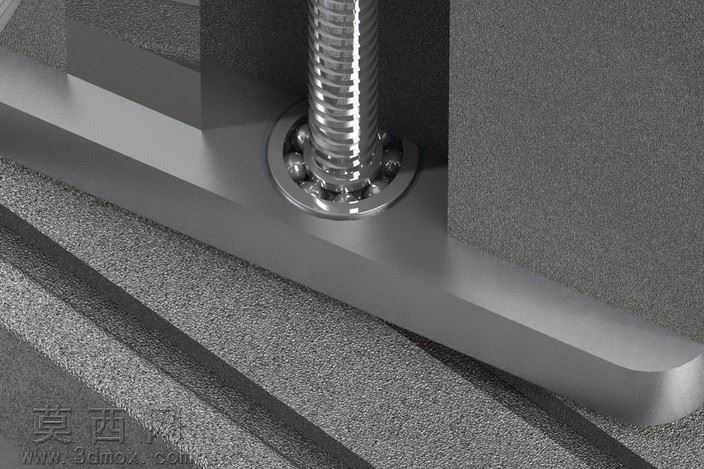

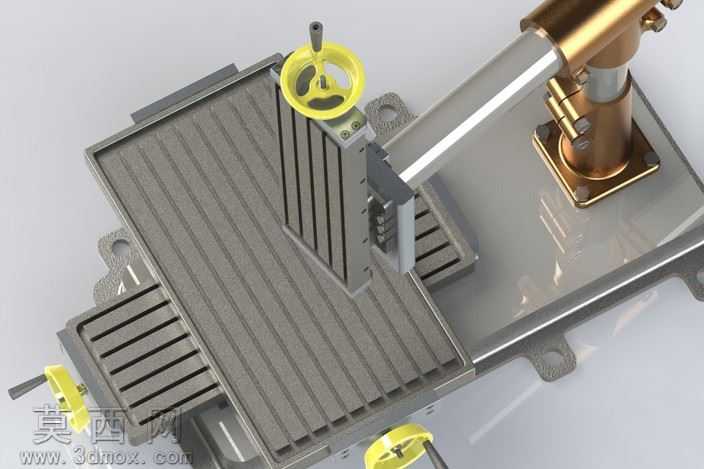

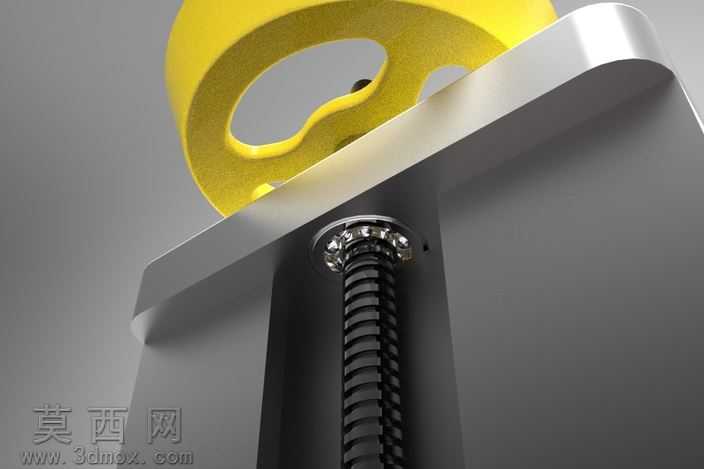

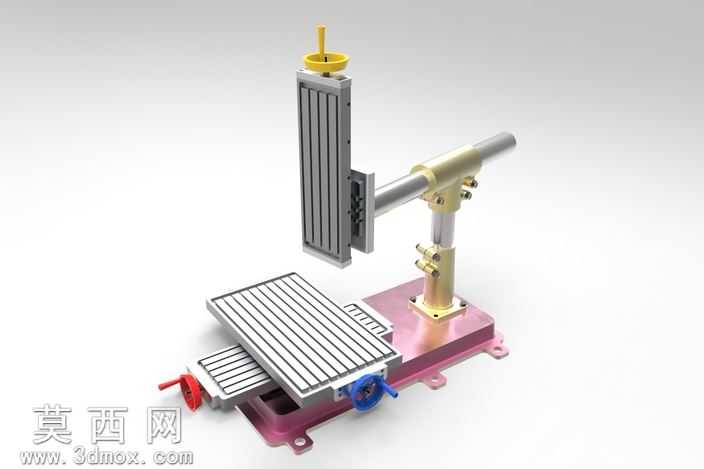

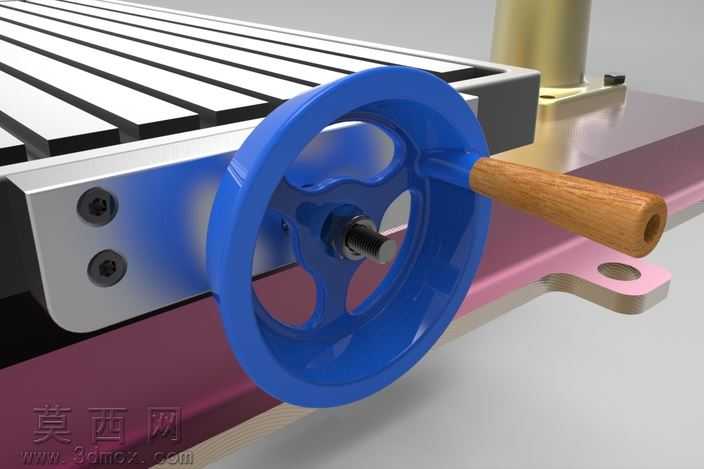

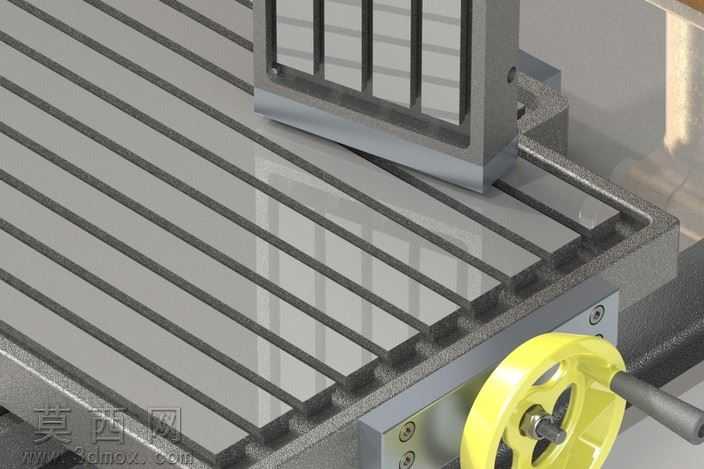

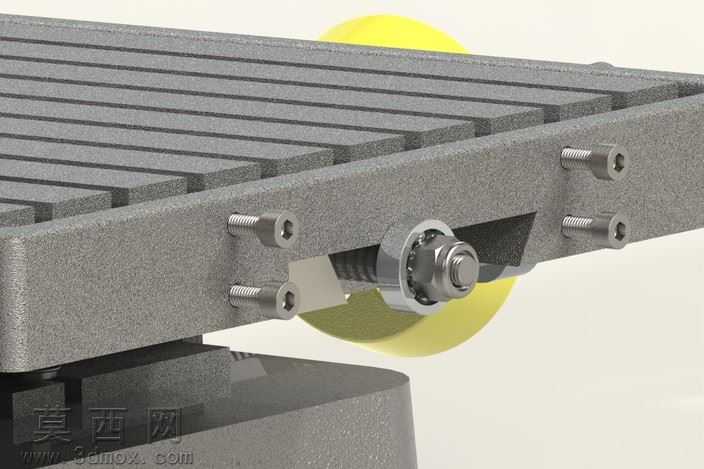

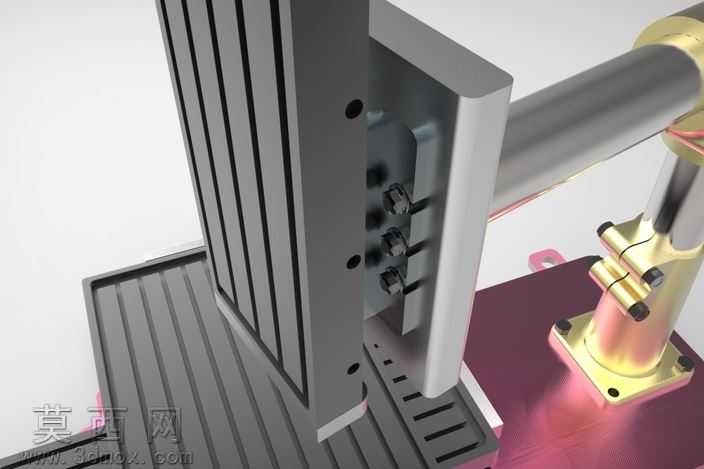

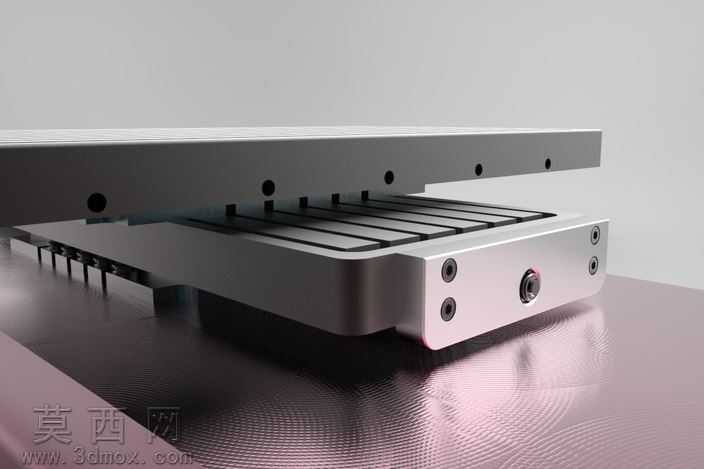

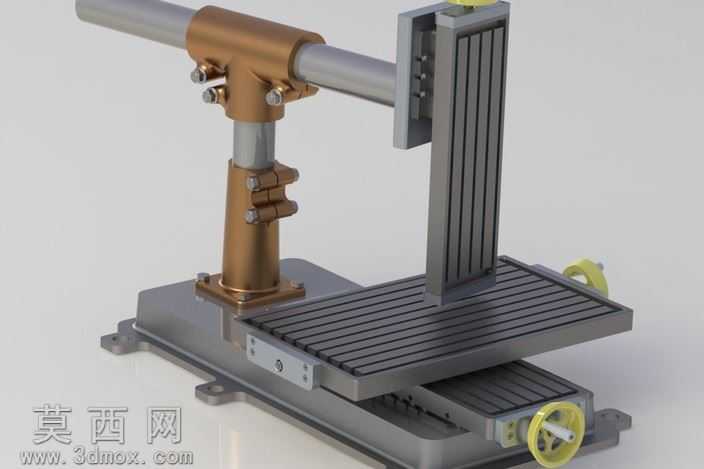

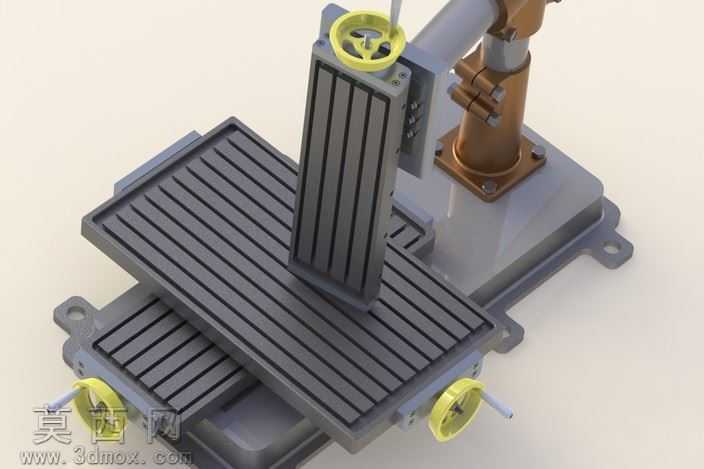

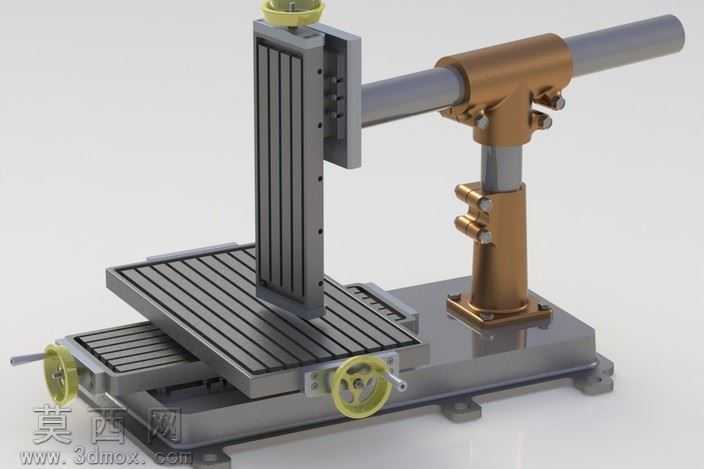

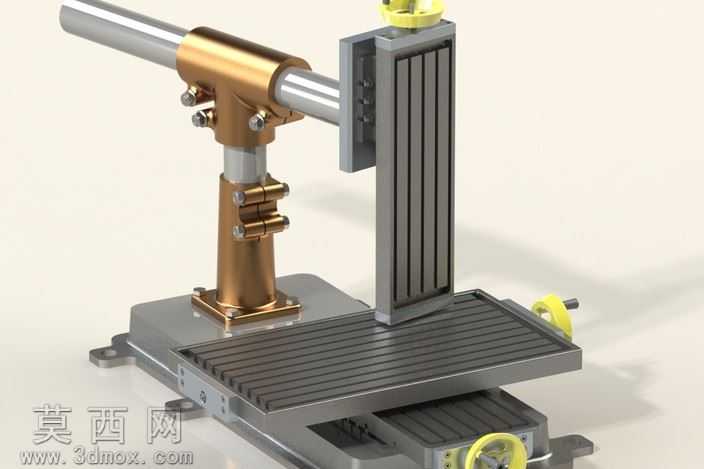

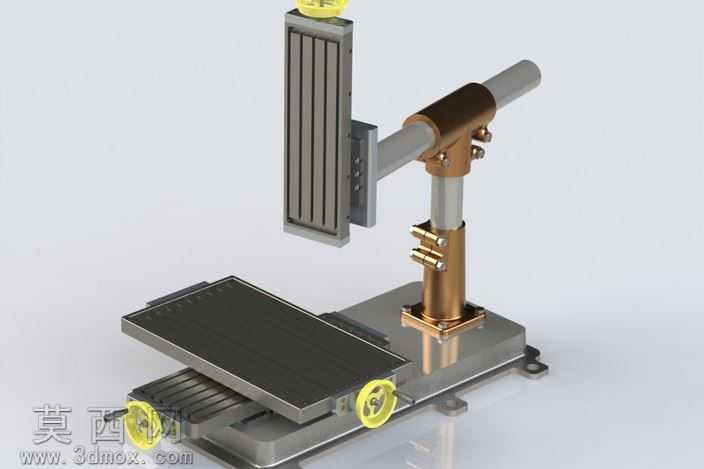

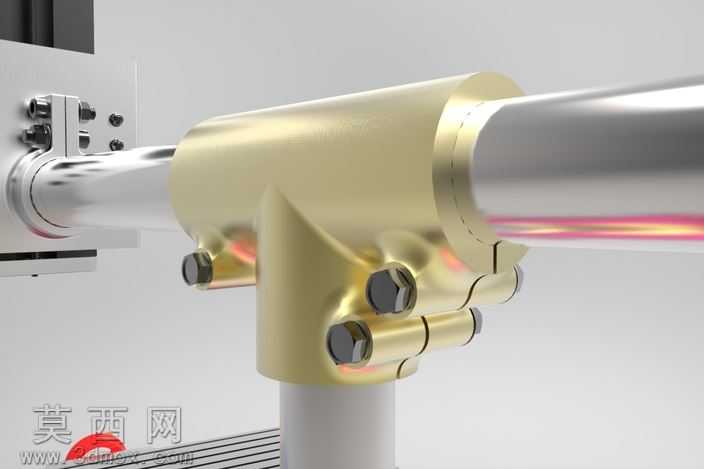

本作品为小型台式多功能磨铣加工装置的三维建模成果，建模阶段采用SolidWorks完成全参数化零件构建，从底部安装基座、纵向进给滑台、横向移动工作台到垂直立柱、横向悬臂、磨头安装滑座均采用独立零件建模后完成装配约束，所有配合关系严格遵循实际机械运动逻辑，滑台的丝杠传动副、手轮调节结构、立柱锁紧抱箍、悬臂角度调节旋钮均做了精细化结构还原，未省略关键传动与锁紧细节。渲染阶段采用金属材质分层处理，底部基座与滑台工作台赋予铸铁哑光材质，还原机床铸件的磨砂质感与厚重感，立柱、悬臂、锁紧件采用黄铜抛光材质搭配金属反光参数，导轨光轴、手轮丝杆赋予镀铬亮面金属材质，手轮操作部分添加工程塑料哑光材质区分功能部件，工作台T型槽做了凹陷纹理处理，还原真实机床工作台的装夹结构特征。结构设计上采用立柱加横向悬臂的布局，可实现磨头的多维度位置调节，垂直滑座可沿立柱完成高度方向调整，悬臂可绕立柱轴线做周向转动，横向滑台与纵向滑台配合可实现工作台的XY两轴进给，手轮内置刻度环结构可实现精准进给调节，整体结构紧凑占地空间小，可适配多种旋转加工工具，可完成小型零件的磨削、铣削、钻孔等轻量加工工序。设计思路围绕小型化加工场景展开，兼顾结构刚性与调节灵活性，锁紧结构采用抱箍加锁紧螺钉的形式，保证调节到位后无松动反弹，传动结构采用滑动丝杠配合光轴导轨，兼顾进给顺滑度与制造成本，整体预留了步进电机加装位置，可后续拓展为数控控制的小型加工设备，适配不同加工场景的使用需求，模型装配过程中完成了全局干涉检查，所有运动部件均无结构干涉，可直接用于运动仿真演示与结构优化参考。
