桌面式迷你数控钻铣加工设备结构设计

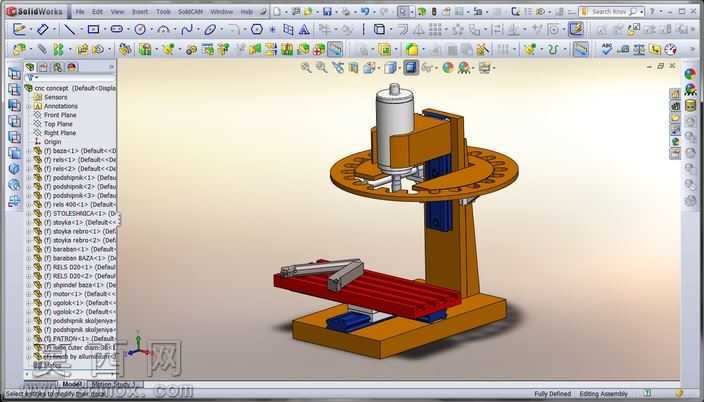

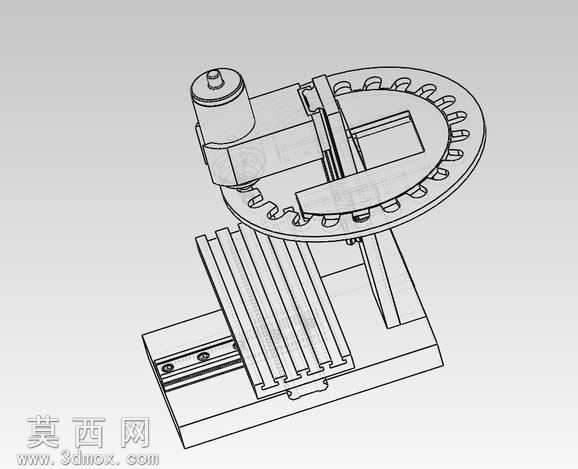

本作品为桌面级迷你数控加工设备的三维结构设计，采用SolidWorks完成全参数化建模与装配验证，整体建模过程严格遵循机械设计的装配逻辑，对每一个零部件的配合公差、运动干涉情况进行了逐一校验，确保整体结构的运动合理性与装配可行性。模型整体采用立式布局设计，底部为一体式铸造质感的矩形基座，承担整机的承重与稳定性保障功能，基座上方设置可沿X、Y轴双向移动的红色工作台，工作台配套有工件装夹定位结构，可实现小型工件的快速装夹固定。工作台上方设置立式支撑立柱，立柱上搭载可沿Z轴方向上下进给的主轴加工单元，主轴顶部为动力驱动模块，下方连接加工执行端，可适配不同类型的加工刀具完成钻、铣等常规加工作业。在主轴与工作台之间设置有环形刀库结构，刀盘沿圆周方向均匀分布多个刀具安装位，可实现多工序加工的自动换刀需求，大幅提升小型零件加工的工序连贯性。材质渲染方面，对基座、立柱等结构承重件采用暖棕色金属烤漆质感，工作台采用耐磨红色工程材质表现，主轴、导轨等运动部件采用银灰色金属质感区分，刀盘采用与基座同色系的材质保持视觉统一性，整体渲染效果清晰区分不同功能模块的结构边界，直观展现各部件的装配关系与功能定位。设计思路围绕小型化、桌面化的加工场景需求展开，在保留常规数控加工设备核心运动轴结构、换刀功能的基础上，大幅压缩整机的外形尺寸，使其可放置于常规桌面使用，适配小型零件加工、教学演示、个人DIY加工等多种场景，整体结构紧凑，功能模块划分清晰，各运动轴的传动路径布局合理，在有限的空间内实现了数控加工设备的核心功能，同时兼顾了结构的易装配性与维护便捷性，对小型数控设备的结构优化设计具备一定的参考价值。
