六爪自定心机械式摇臂机床卡具结构

该结构为摇臂机床配套使用的六爪自定心夹紧卡具，主要应用于摇臂钻床、摇臂铣床等摇臂类机床的工件装夹环节，适配中小型盘类、套类、异形截面零件的加工装夹需求，在机械加工车间的批量零件钻削、铰削、攻丝、轻铣工序中承担工件定位与夹紧功能，可替代传统三爪卡盘完成薄壁件、易变形件的多点均匀夹持作业，减少工件装夹变形，提升加工过程的工件稳定性。

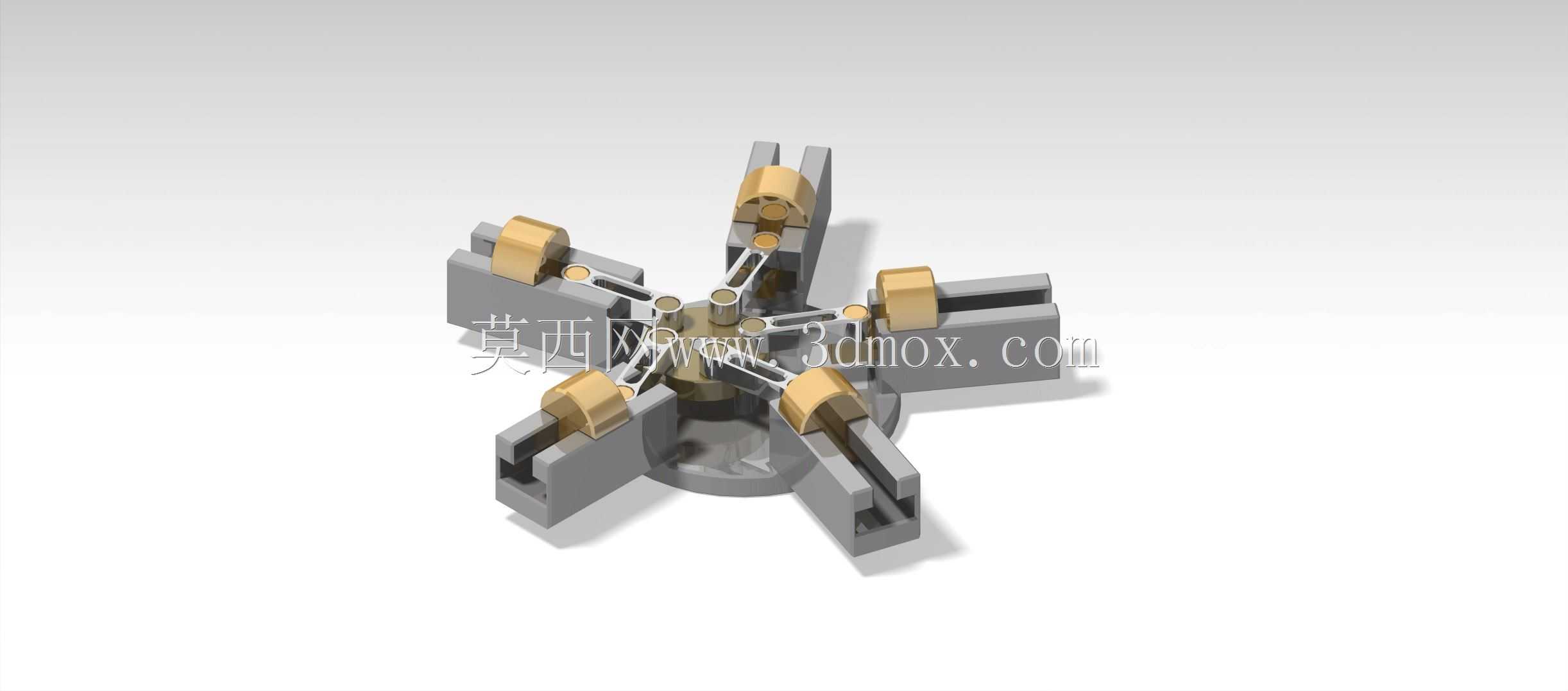

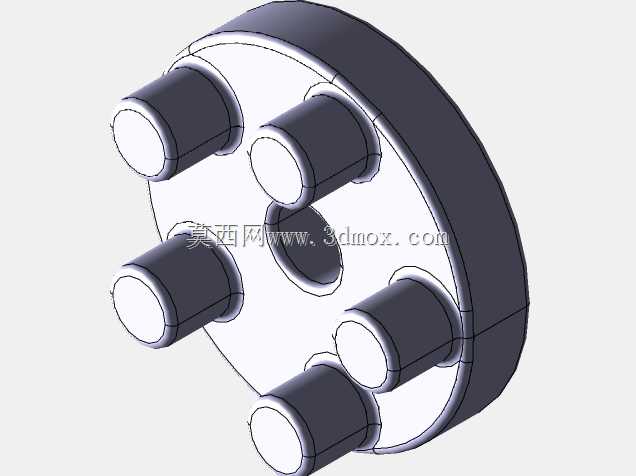

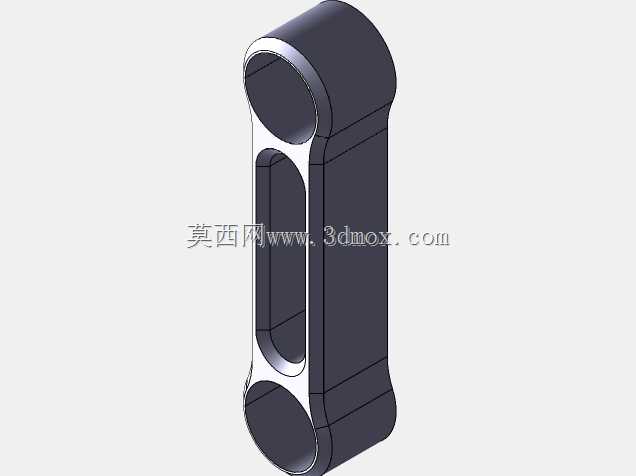

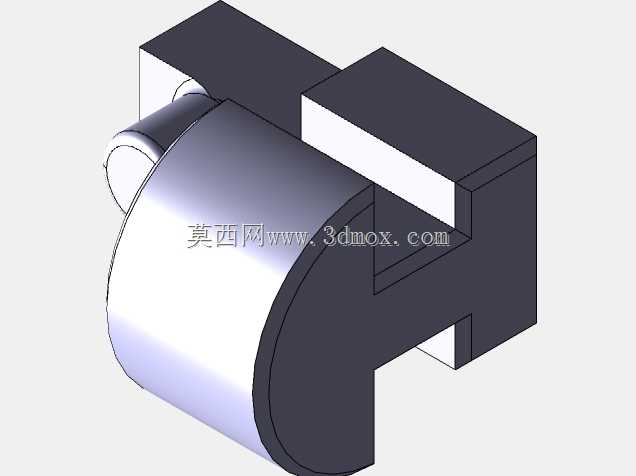

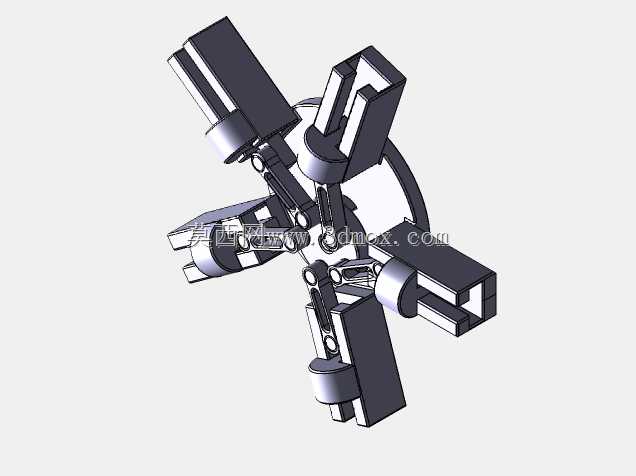

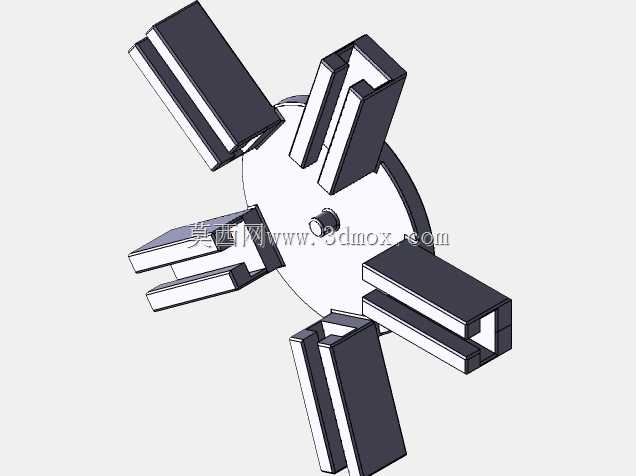

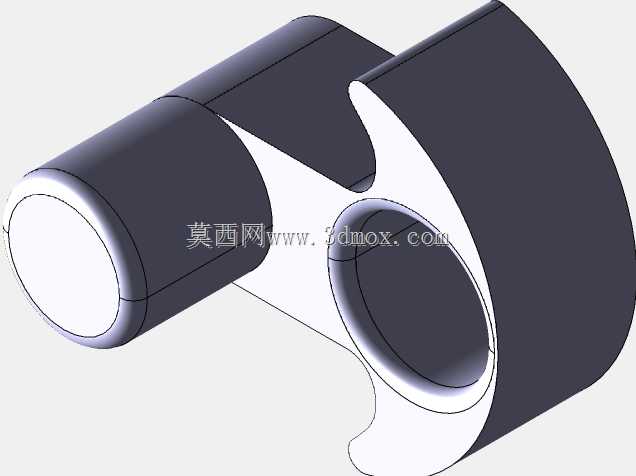

该卡具采用六爪同步径向运动的结构设计，核心传动路径为中心驱动盘带动六个沿圆周均匀分布的滑座做同步径向伸缩，每个滑座端部配置可更换的夹持块，可根据工件外形更换平口、V型、圆弧型等不同夹持头，适配不同轮廓的工件装夹需求；六个夹爪沿周向60度等角分布，相比传统三爪、四爪卡盘，夹持接触点更多，夹紧力分布更均匀，针对薄壁环形件、易变形有色金属件的装夹，可有效降低单点夹紧应力，避免工件装夹变形导致的加工精度超差。

设计过程中优先考虑了摇臂机床的安装适配性，整体采用短圆柱盘式安装结构，底部配置与机床工作台T型槽匹配的安装定位边，可直接固定在标准摇臂机床工作台上，无需额外制作过渡连接盘；整体径向夹持行程覆盖常见中小型零件的装夹尺寸范围，夹爪完全缩回时整体外轮廓不超出安装底座边界，夹爪完全伸出时可满足大直径盘类零件的内撑、外夹两种装夹需求，安装后整体高度适配摇臂机床的主轴行程范围，不会出现主轴行程不足无法加工的问题。

结构内部采用滑动导轨副配合中心螺旋传动的驱动形式，手动驱动即可实现六爪同步动作，操作便捷，夹紧后具备自锁特性，加工过程中不会因切削振动导致夹爪松动；每个夹爪配置独立的微调结构，在装夹不规则异形工件时，可单独调整单个夹爪的伸出量，完成非回转体零件的找正装夹，拓展了卡具的适用场景。整体结构采用模块化设计，易损的夹持块、滑动导轨面均可单独更换，日常维护成本低，适配多品种小批量的机加工生产场景，可有效减少工件装夹找正时间，提升摇臂机床的加工效率。
