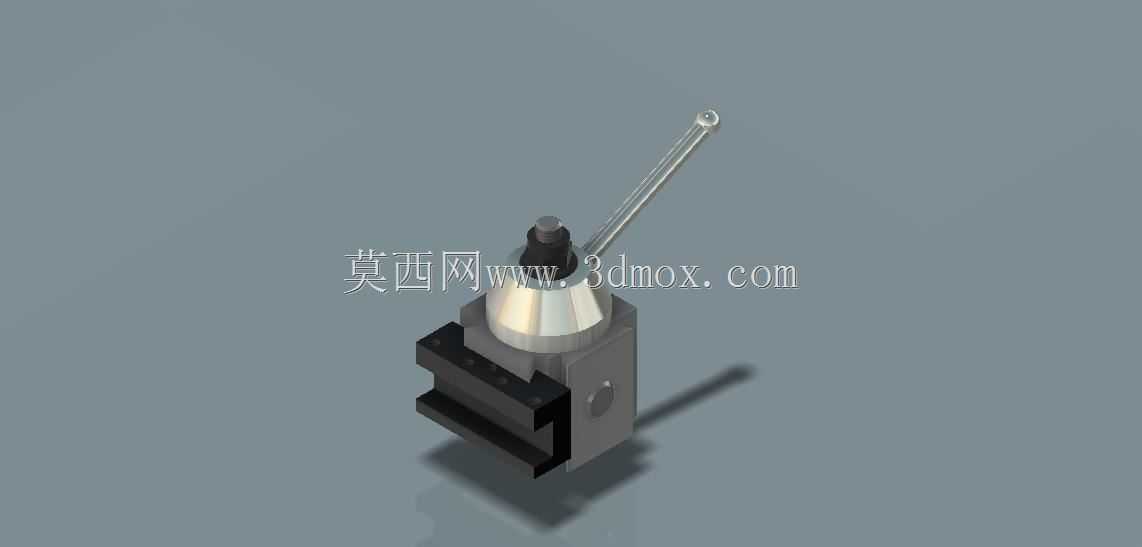

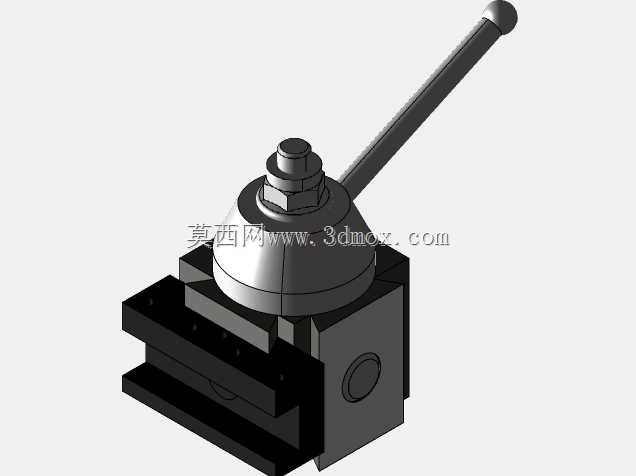

小型车床用OXA/AXA快换式活塞刀架结构

这款快换式刀架是专为小型卧式车床设计的核心功能部件，主要适配桌面级、仪表类小型车床的加工场景，这类小型车床常应用于小型五金零件加工、教学实训、个人DIY工坊、小批量精密零件试制等场景，承担外圆车削、端面切削、切槽、螺纹加工等多工序的刀具装夹切换功能，解决小型车床原有刀架换刀效率低、对刀耗时久、装夹精度一致性差的痛点。

从实际用途来看，该刀架属于车床的刀具承载切换组件，可同时预装多把不同加工用途的车刀，通过扳动顶部的操作手柄即可完成刀位的松开、转位、锁紧动作，无需每次换刀都重新松拧多颗压紧螺丝，大幅缩短单工序换刀的辅助时间，尤其适配小批量多工序的零件加工场景，能有效提升小型车床的加工效率，降低操作人员的换刀劳动强度。

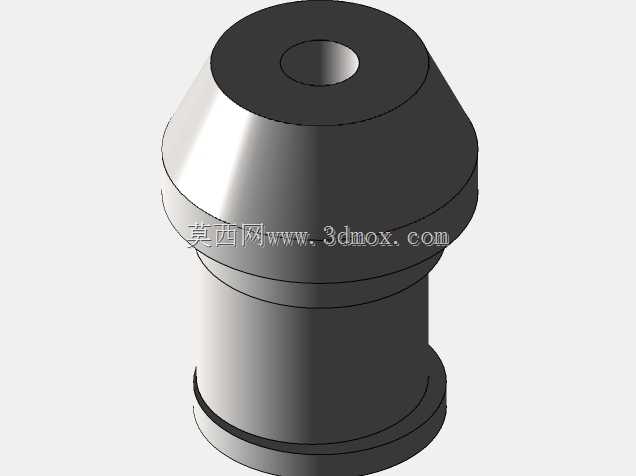

在功能特性上，该刀架采用锥面定位的锁紧结构，转位后依靠锥面的自锁特性实现刀盘的刚性锁紧，保证换刀后的重复定位精度，避免加工过程中出现刀位偏移、振刀等问题；刀架的刀夹采用标准化接口设计，可兼容OXA、AXA两种规格的快换刀夹，用户可根据加工需求选配外圆刀夹、切断刀夹、螺纹刀夹等不同类型的夹持组件，无需整体更换刀架即可拓展装夹能力；操作手柄采用加长杠杆设计，操作人员无需借助额外工具即可完成锁紧与松开操作，扳动行程符合人体工学，操作手感顺畅。

从设计思路来看，该刀架整体采用紧凑化布局，充分考虑小型车床的中拖板安装空间限制，底座的安装孔位匹配主流小型车床的刀架安装螺孔间距，无需额外改装拖板即可直接替换原有刀架；整体结构采用模块化拆分设计，分为底座、转位锥芯、锁紧机构、操作手柄、刀夹安装位几个独立模块，日常维护时可快速拆解清理切削液、铁屑残留，磨损部件可单独更换，降低长期使用的维护成本；外观上外露的操作部件做了圆角过渡处理，避免加工过程中剐蹭操作人员，金属部件的表面做了发黑防锈处理，适配车间多切削液、多铁屑的使用环境，提升部件的使用寿命。

在外形尺寸与安装边界上，该刀架整体高度控制在小型车床的中心高适配范围内，安装后刀尖高度可精准匹配车床主轴中心，避免因刀架高度偏差导致的刀具工作角度异常；底座的安装面采用平面度较高的精磨加工面，安装后可与中拖板表面完全贴合，保证装夹刚性；刀架转位时的最大回转半径经过严格核算，转位过程中不会与车床卡盘、尾座等周边部件发生干涉，适配小型车床有限的加工操作空间，刀夹的伸出长度也经过优化，既保证刀具的装夹长度足够，又避免悬伸过长导致的加工刚性下降。
