航空喷气发动机燃烧室单体结构

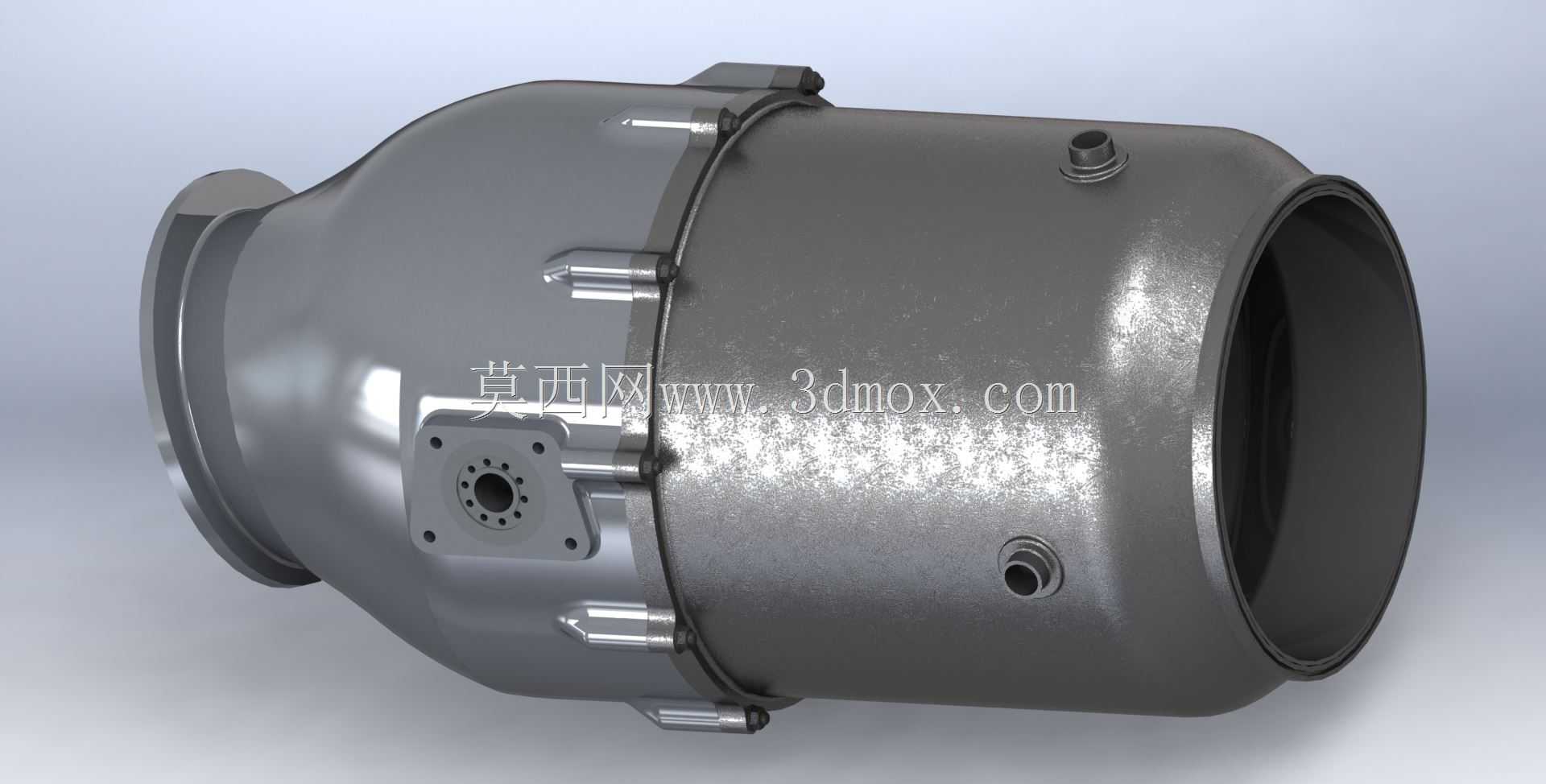

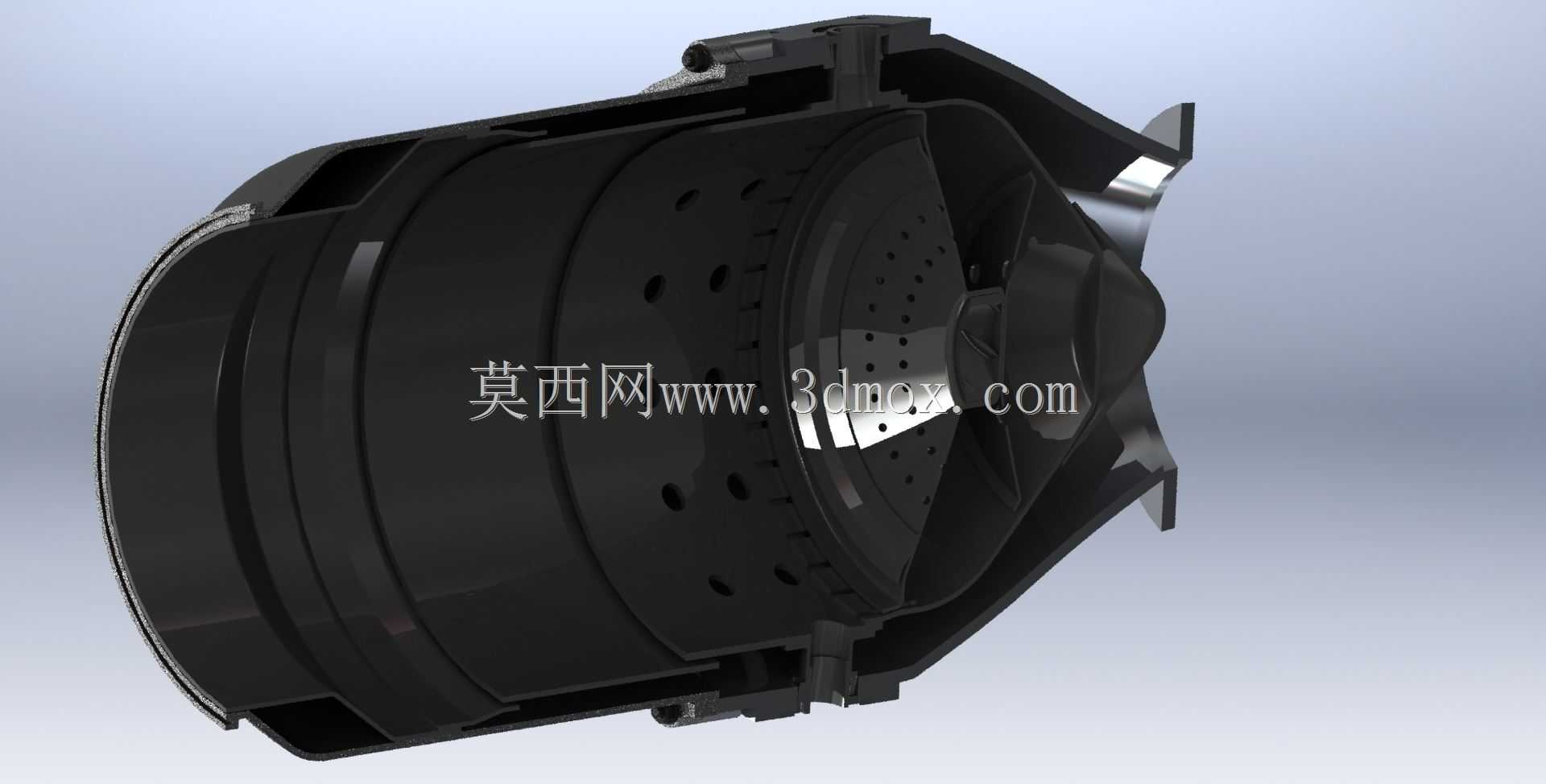

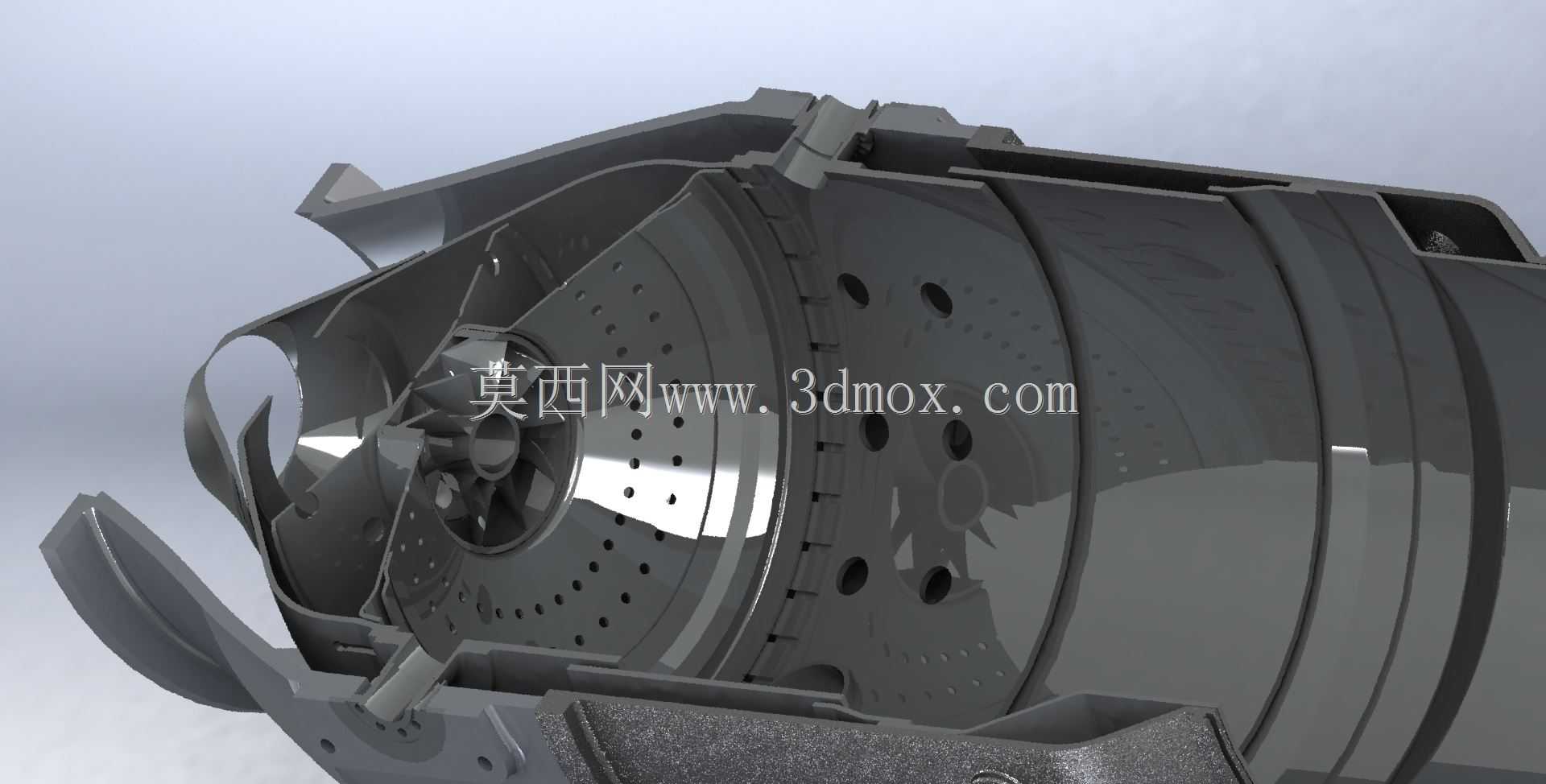

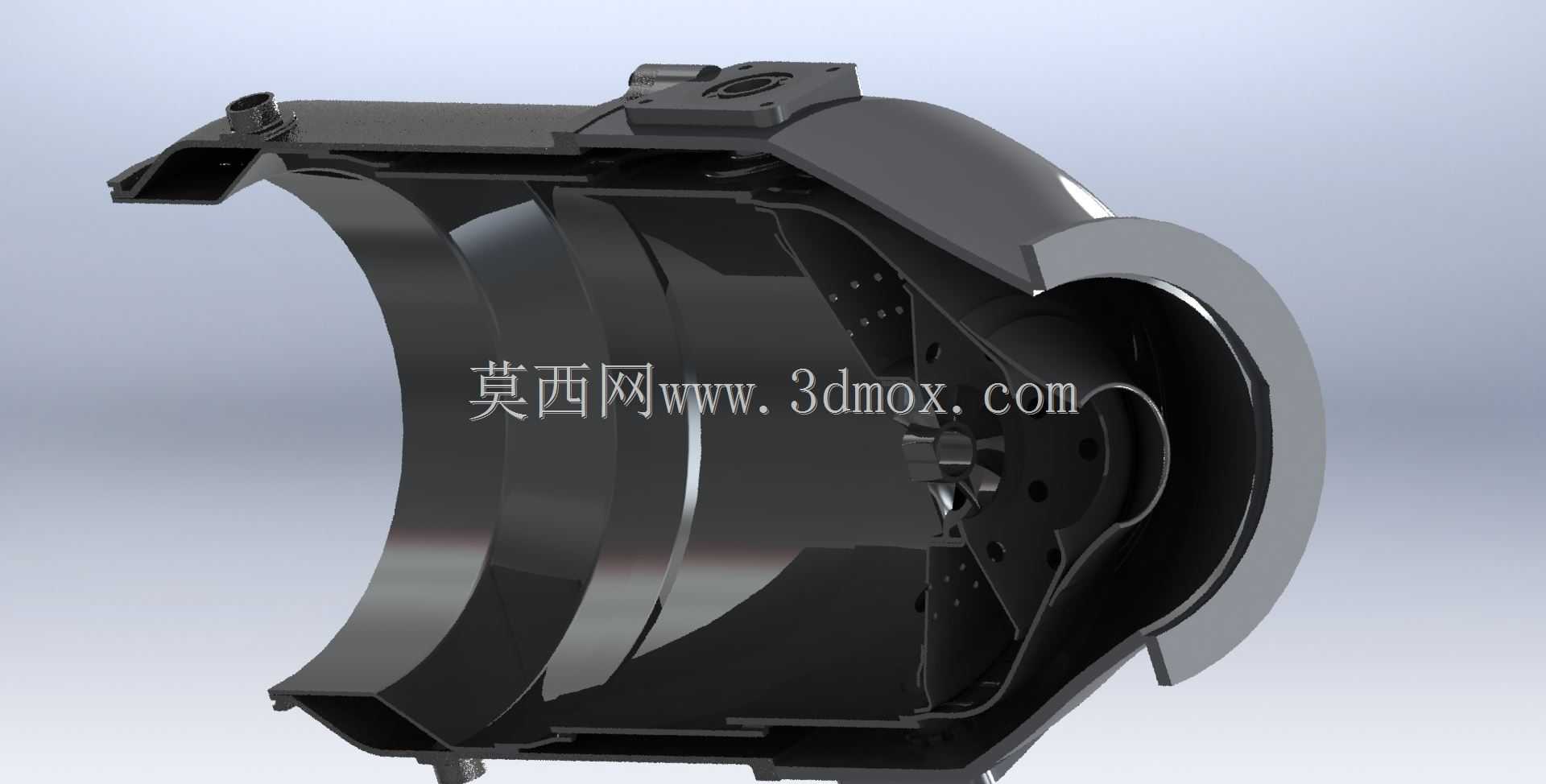

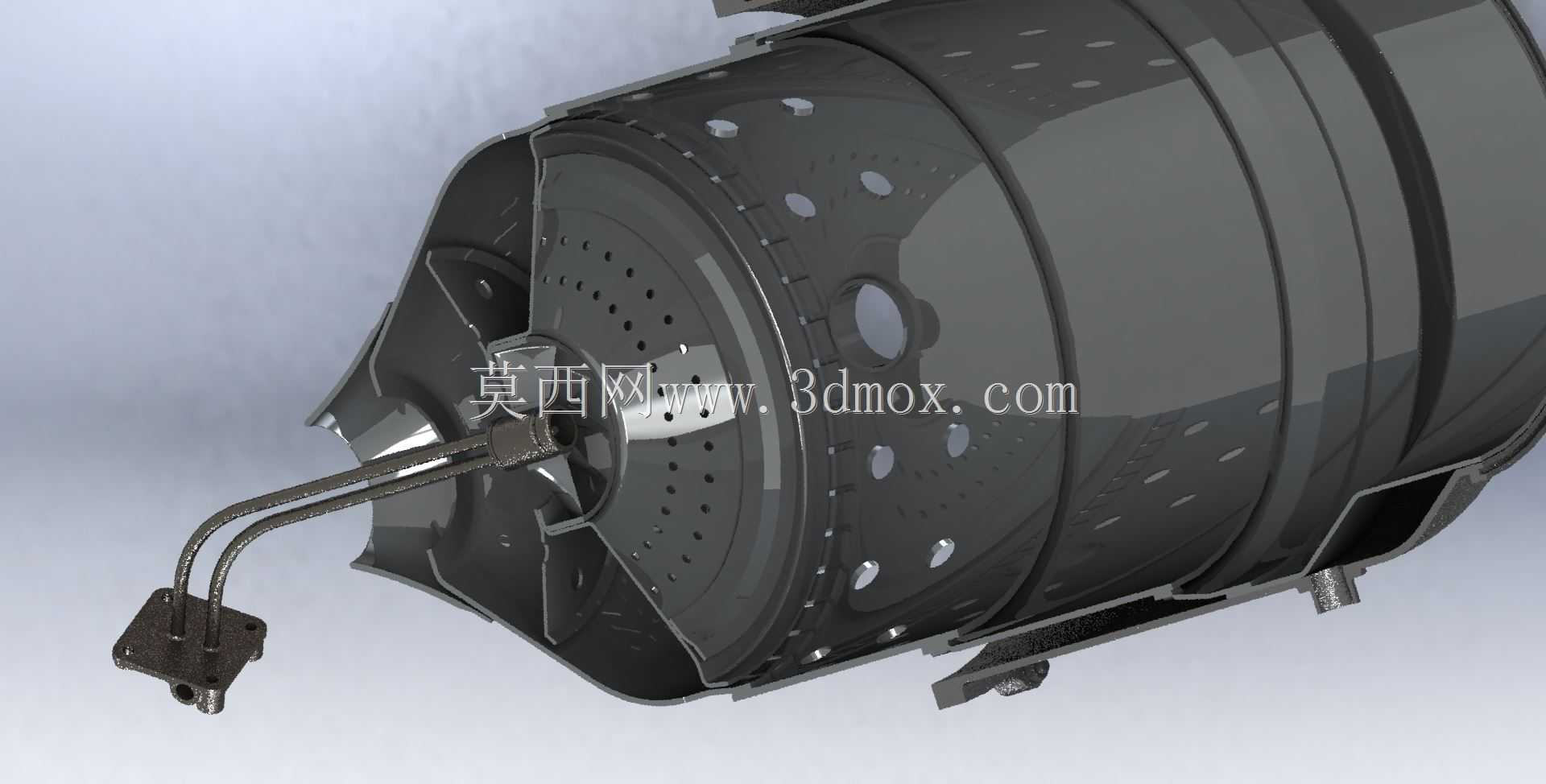

该结构为航空喷气发动机燃烧室组中的单套燃烧单元，主要应用于中小型航空燃气涡轮动力装置的燃烧区段，是发动机完成化学能向热能转换的核心承载部件，直接决定发动机的燃烧效率、出口温度均匀性与整机运行寿命。在实际装机场景中，同规格的六套该单元沿发动机周向均匀排布，共同组成完整的环形燃烧区段，承接压气机输出的高压来流，完成燃油雾化掺混、稳定燃烧、高温燃气导流的全流程作业，为后续涡轮段输出稳定的做功工质。从功能特性来看，该单体采用双层壁气流分流设计，将进入燃烧室的气流划分为内部燃烧流与外部冷却流两个独立路径：内部流道负责匹配燃油喷嘴的喷射锥角，在头部旋流结构的配合下形成稳定的回流区，保证油气充分掺混并维持持续稳定燃烧，避免出现熄火、燃烧脉动等异常工况；外部冷却流则沿双层壁之间的环腔流动，通过壁面密集排布的离散小孔形成均匀的气膜覆盖，将燃烧区的高温壁面与外部结构隔离开，把壁面温度控制在高温合金材料的许用工作范围内，同时在流道末端补入适量新鲜空气，将出口燃气温度调节至涡轮叶片可承受的区间，避免高温烧蚀下游涡轮部件。在设计思路上，该结构充分考虑了燃烧组织与热防护的协同需求：头部采用渐扩型的进气截面，配合旋流叶片的角度设计，在低工况下也能形成足够强度的回流区保证点火可靠性；壁面孔群采用差异化排布方案，高温区的小孔密度更高、孔径更小，保证气膜覆盖的均匀性，低温区则适当降低孔密度减少冷却气用量，让更多空气参与燃烧组织提升效率；外置的燃油安装座采用悬臂式支撑结构，预留了足够的热膨胀补偿间隙，避免高温下结构热应力导致的变形开裂。从安装边界来看，该单体整体为筒状回转结构，前端设置有与压气机机匣对接的定位止口，后端设置有与涡轮导向器连接的安装边，周向设置有与相邻燃烧室单元定位的连接凸耳，侧面的燃油管接头采用标准的安装法兰接口，可直接匹配对应规格的燃油喷嘴与供油管，整体安装公差控制在合理范围内，可直接适配同系列发动机的燃烧区段装配需求，无需额外的转接结构。
