直列四缸发动机内部曲柄连杆机构

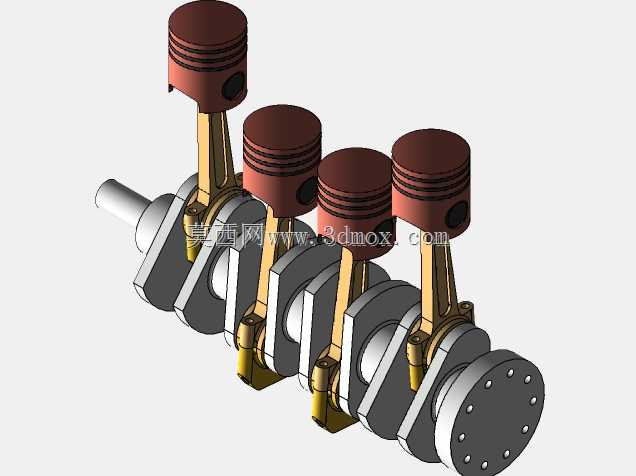

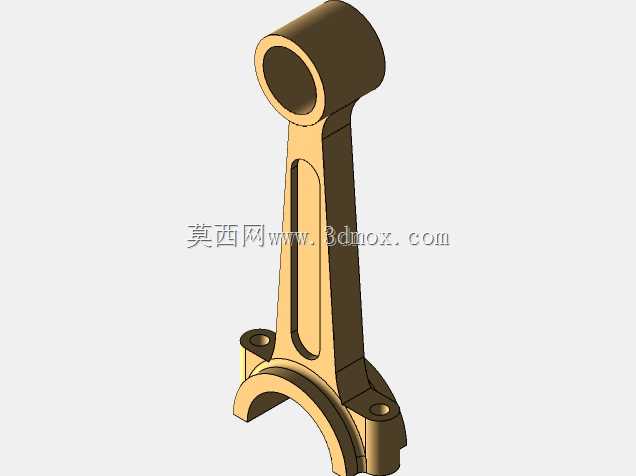

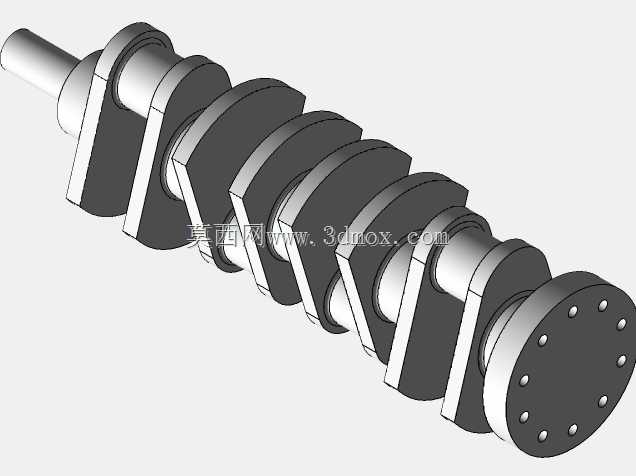

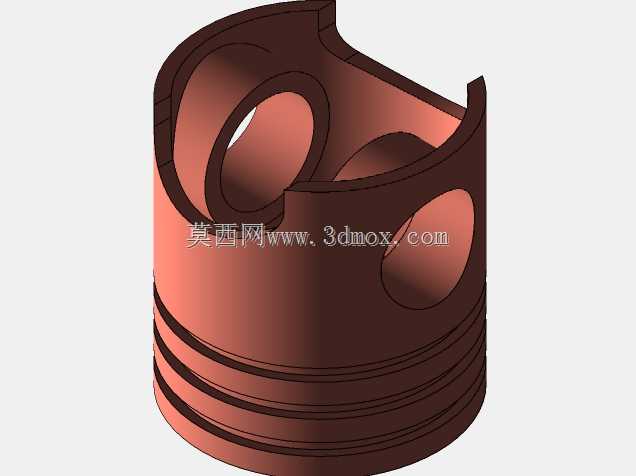

该模型还原了直列四缸内燃机核心的曲柄连杆机构总成，是乘用车辆、小型工程机械动力单元的核心组成部分，广泛适配家用轿车、轻型载货车辆、小型发电机组、农用作业机械等需要内燃动力输出的场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是整套动力系统实现动力输出的核心载体。整套机构的设计围绕四缸发动机的做功顺序逻辑展开，四个活塞沿气缸轴线呈一字等距排布，相邻气缸的曲柄销按照预设的点火间隔角错开布置，能够保证四个气缸交替做功时曲轴输出的扭矩更加平顺，有效降低动力输出过程中的振动与冲击，让整机运行的稳定性得到充分保障。模型完整呈现了活塞、活塞销、连杆、曲轴、曲轴端法兰等核心组成部件，活塞头部设计有环槽结构用于安装气环与油环，实现燃烧室的密封与缸壁润滑油的刮除，活塞裙部的型线设计能够适配缸筒内的往复运动工况，避免运动过程中出现卡滞与偏磨；连杆采用小头通过活塞销连接活塞、大头连接曲轴曲柄销的结构，能够将活塞承受的燃烧推力可靠传递给曲轴，完成往复运动到旋转运动的转换；曲轴采用整体式多曲拐结构，后端的连接法兰用于匹配飞轮与动力输出端，能够将做功产生的扭矩向外传递给传动系统，主轴颈的排布对应缸体的主轴承安装位，保证曲轴高速旋转时的支撑刚度。整套机构的安装边界严格遵循直列四缸发动机的缸体核心尺寸要求，四个气缸的中心距、曲轴的主轴颈跨度、活塞的上止点与下止点行程范围都符合常规小排量四缸动力的设计规范，既能够满足教学演示场景下对内燃机核心结构的展示需求，也能够作为动力总成设计阶段的结构参考，帮助设计人员验证曲柄连杆机构的运动干涉情况、梳理各部件的装配关系，在产品开发阶段提前规避运动匹配、装配间隙等方面的设计问题，缩短动力总成的开发验证周期。
