内燃机用活塞结构三维设计

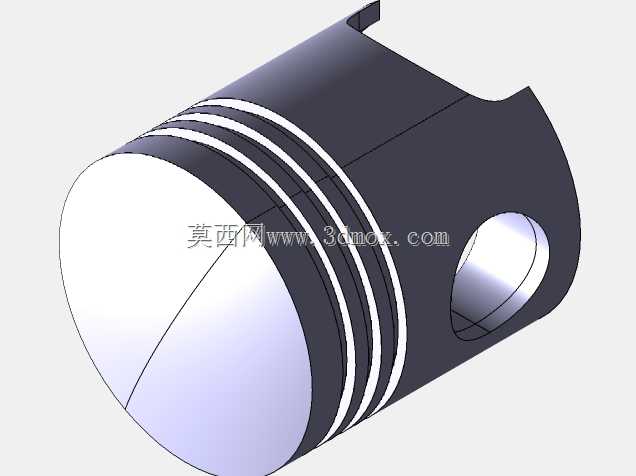

活塞是内燃机动力转换环节的核心往复部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、空压机等依靠容积变化实现能量转换的设备中，在工作循环内承担着密封燃烧室、传递燃烧压力、配合气环油环完成缸内润滑与控油的核心作用，其结构设计合理性直接决定动力设备的输出效率、运行寿命与密封可靠性。这款活塞的设计围绕往复运动工况的受力特性展开，整体采用圆柱筒体结构，顶部为平整的燃烧室承压面，可直接承接燃料燃烧产生的高温高压燃气推力，将燃气作用力通过活塞销传递给连杆，最终转换为曲轴的旋转扭矩输出。头部区域设计有多道平行环槽结构，用于安装气环与油环，气环可填补活塞与气缸壁之间的配合间隙，阻止燃烧室燃气窜入曲轴箱，保证缸内压缩压力满足做功要求；油环则可在活塞往复运动过程中均匀刮涂气缸壁润滑油，同时刮除多余机油避免其进入燃烧室参与燃烧，降低机油消耗与积碳生成风险。裙部作为活塞在气缸内的导向支撑结构，采用适配缸径的圆弧曲面设计，可在往复运动中保持活塞运行姿态稳定，避免出现偏磨、敲缸等异常工况。活塞销孔采用贯穿式同轴通孔设计，用于安装活塞销实现活塞与连杆的铰接连接，孔位位置经过受力优化，可将活塞承受的燃气推力均匀传递至连杆，降低销孔局部应力集中，避免交变载荷下出现结构疲劳开裂。设计过程中充分考虑了热膨胀特性与安装边界，活塞整体外径与对应气缸内径保持合理配合间隙，既保证高温工作状态下活塞受热膨胀后不会在缸内卡滞，又能将配合间隙控制在最小范围减少漏气量；环槽的宽度、深度尺寸适配标准规格的活塞环，无需额外定制密封件即可完成装配；活塞销孔的内径、同轴度公差满足标准活塞销的安装要求，可直接与对应规格的连杆小头配合装配。裙部长度经过匹配设计，可保证活塞运行到上下止点位置时，仍有足够长度与气缸壁接触导向，避免活塞在换向过程中出现姿态倾斜，有效降低运行噪音与缸套磨损速率，整体结构简洁实用，完全满足中小排量内燃机的运行工况需求。
