倾斜式带移动料斗螺旋上料输送设备

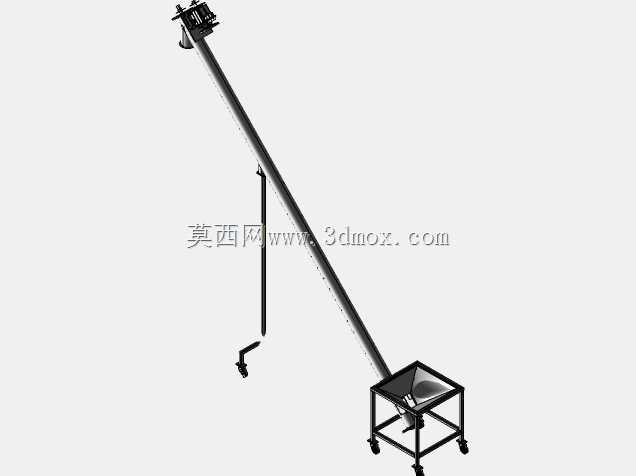

　　该设备属于散料连续输送类机械，主要应用在食品加工、塑料改性、建材配料、化工粉体分装等生产场景中，承担将低位料堆的粉状、小颗粒状物料连续提升输送至高位受料设备的功能，比如给挤出机料斗、包装机储料仓、搅拌罐进料口完成定量上料作业，替代传统人工上料的高强度劳作，同时减少粉料抛洒、扬尘带来的车间环境问题。从结构设计逻辑来看，整机采用倾斜布置的螺旋管体作为核心输送通道，管体内部布置连续螺旋叶片，顶端驱动单元带动螺旋轴转动时，叶片会推动管内物料沿着管腔向上滑移，避免散料在倾斜段出现回落堵料的问题。进料端配套方形敞口料斗，料斗底部做收口过渡结构，和螺旋管下端进料口平滑衔接，料斗侧壁设置倾斜导料面，能够引导物料自然滑入螺旋进料段，

　　避免料斗内部积料残留，针对流动性一般的粉体物料，该过渡结构的倾角设置大于物料自然安息角，无需额外辅助破拱结构即可保证进料顺畅。支撑结构采用单立柱加底部横撑的组合形式，立柱上设置高度调节锁紧结构，可根据现场受料设备的进料口高度调整螺旋管的倾斜角度与出料端高度，适配不同高度差的工位布局需求。整机底部所有支撑点位均配置带刹车的万向脚轮，料斗底部框架、立柱底部、螺旋管出料端下方的支撑腿都对应安装脚轮，无需额外吊装设备即可单人推动整机在车间内转场，调整到对应工位后踩下刹车即可固定设备位置，适配多工位轮流上料的柔性生产需求。驱动单元布置在螺旋管的顶端出料侧，这种布置方式让螺旋轴工作时处于受拉状态，相比下端驱动的受压状态，能降低螺旋轴的弯曲挠度，

　　减少长距离输送时叶片和管壁的摩擦磨损，同时驱动端远离低位进料区，能避免粉料洒落进入驱动部件造成的密封损坏。螺旋管的出料口做向下收口的导料结构，对准受料设备进料口时可减少物料落料时的飞溅，管体两端的轴承座都设置双层密封结构，内层接触物料侧采用毡圈密封加骨架油封的组合，防止细粉料进入轴承造成卡滞，外层设置防尘盖阻挡车间内的浮尘侵入。从安装边界尺寸来看，整机倾斜布置时，水平投影长度根据输送扬程匹配，料斗的敞口尺寸满足人工倒料或者小装载机喂料的操作空间需求，料斗底部距离地面的预留高度可适配常规吨袋放料、周转箱倒料的操作高度，无需额外挖坑做地坑进料，降低车间安装的土建改造成本。设备运行时，螺旋叶片的螺距沿输送方向做等距设计，针对常规颗粒、

　　粉料的输送特性，螺距取值为螺旋直径的0.8倍，既保证输送效率，又避免大螺距下物料随叶片翻转无法向前推送的问题。管体和支撑立柱之间采用抱箍锁紧结构，松开抱箍即可调整管体的倾斜角度，调整范围覆盖30度到60度的常用倾斜输送区间，调整到位后锁紧抱箍螺栓即可固定，无需焊接或者额外打孔，现场调试灵活度较高。料斗和螺旋管进料端采用法兰螺栓连接，日常清理残料或者更换磨损叶片时，拆开法兰连接即可将螺旋轴从管体内抽出，维护操作无需完全拆解整机，降低后期运维的工作量。所有和物料接触的管壁、叶片、料斗内壁都做平滑过渡处理，没有突兀的凸起或者直角缝隙，避免物料残留积料，针对有卫生要求的食品、医药类物料输送场景，该结构也便于快速冲洗清理。整机的重心经过校核，当料斗满载物料时，重心落在四个脚轮的支撑轮廓范围内，即使倾斜角度调到最大，也不会出现倾翻风险，移动过程中整机的稳定性满足车间平坦地面推行的安全要求。
