180度鱼眼校正车载摄像模组结构

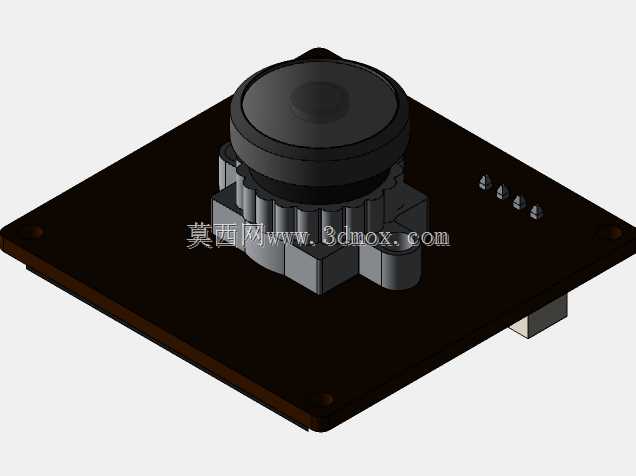

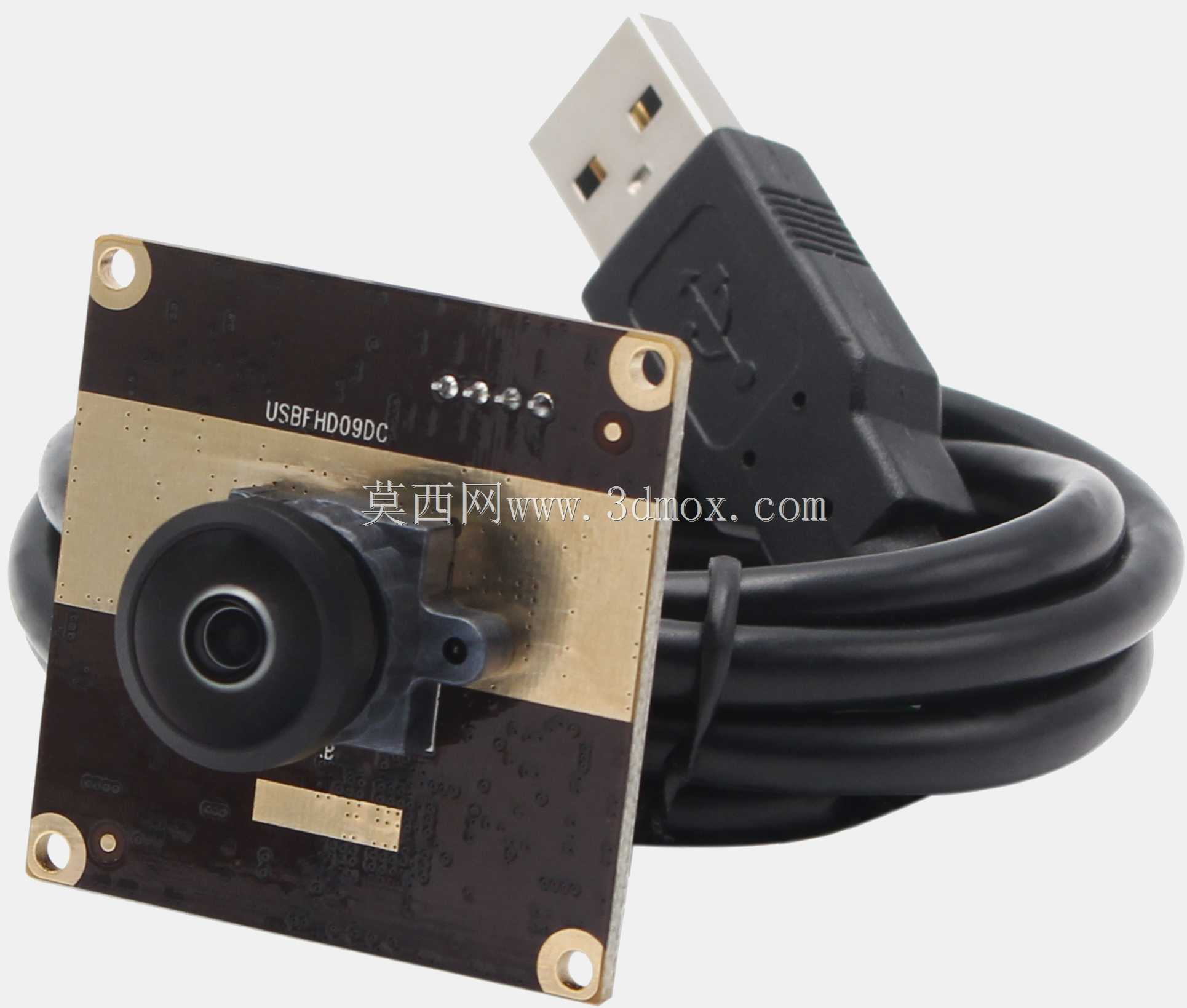

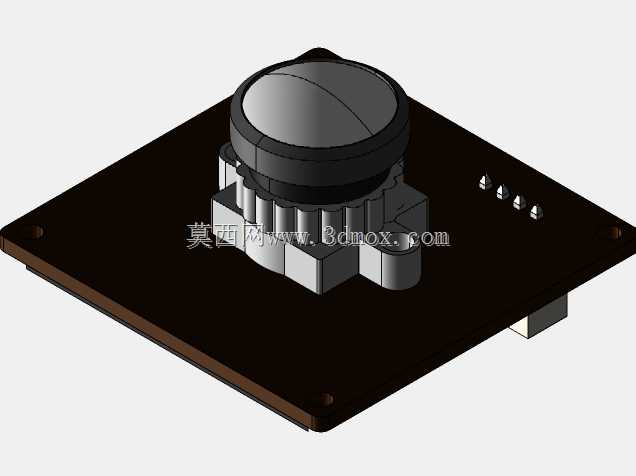

这款180度鱼眼校正摄像模组，主要面向大视场视觉采集场景设计，可广泛应用于车载全景环视、工业设备周界监控、智能自助终端身份核验、服务机器人环境感知等领域，能够在有限的安装空间内实现水平方向180度的超宽视场覆盖，避免常规镜头视场角不足带来的监控盲区问题。模组核心采用鱼眼镜头搭配板载图像处理电路的集成化设计，镜头部分通过多层光学镜片组实现大角度光线的汇聚采集，板载电路预留了图像信号输出、供电接入的焊盘接口，可直接对接后端主控板完成图像信号的传输与供电，无需额外设计复杂的转接结构。设计过程中优先考虑装配适配性，镜头与PCB板的连接采用标准工业镜头座定位，镜头座周边预留了足够的焊接与装配操作空间，避免组装过程中与板载其他电子元件产生干涉；PCB板采用方形规整外形，四个角预留了安装固定孔位，可通过螺丝直接锁附在设备壳体的预设安装柱上，安装时仅需保证镜头光轴与采集面垂直即可完成定位，无需复杂的光学校准流程。从安装边界来看，镜头部分凸起于PCB板表面，整体凸起高度控制在常规嵌入式设备的壳体开槽深度范围内，PCB板的长宽尺寸适配多数小型智能设备的内部安装仓尺寸，板载的小型贴片元件均布置在镜头周边的安全距离外，不会在安装时与壳体结构产生挤压碰撞。功能层面，模组自带鱼眼图像畸变校正的硬件适配基础，输出的图像信号可直接配合后端算法完成畸变拉正，无需额外搭载复杂的图像处理芯片即可获得符合人眼观察习惯的平整画面，镜头前端的平面保护结构可避免日常使用中灰尘、水渍对光学镜片的污染，适配长期稳定运行的工业及车载使用环境。整体结构设计紧凑，没有冗余的突出结构，所有元件的布局都兼顾了散热需求与信号抗干扰要求，板载的状态指示元件布置在PCB板的边缘位置，便于设备组装后从壳体缝隙观察模组运行状态，供电与信号线路的走线路径避开了镜头安装区域，减少组装时线路弯折对信号稳定性的影响。
