列管式管壳式换热设备结构设计

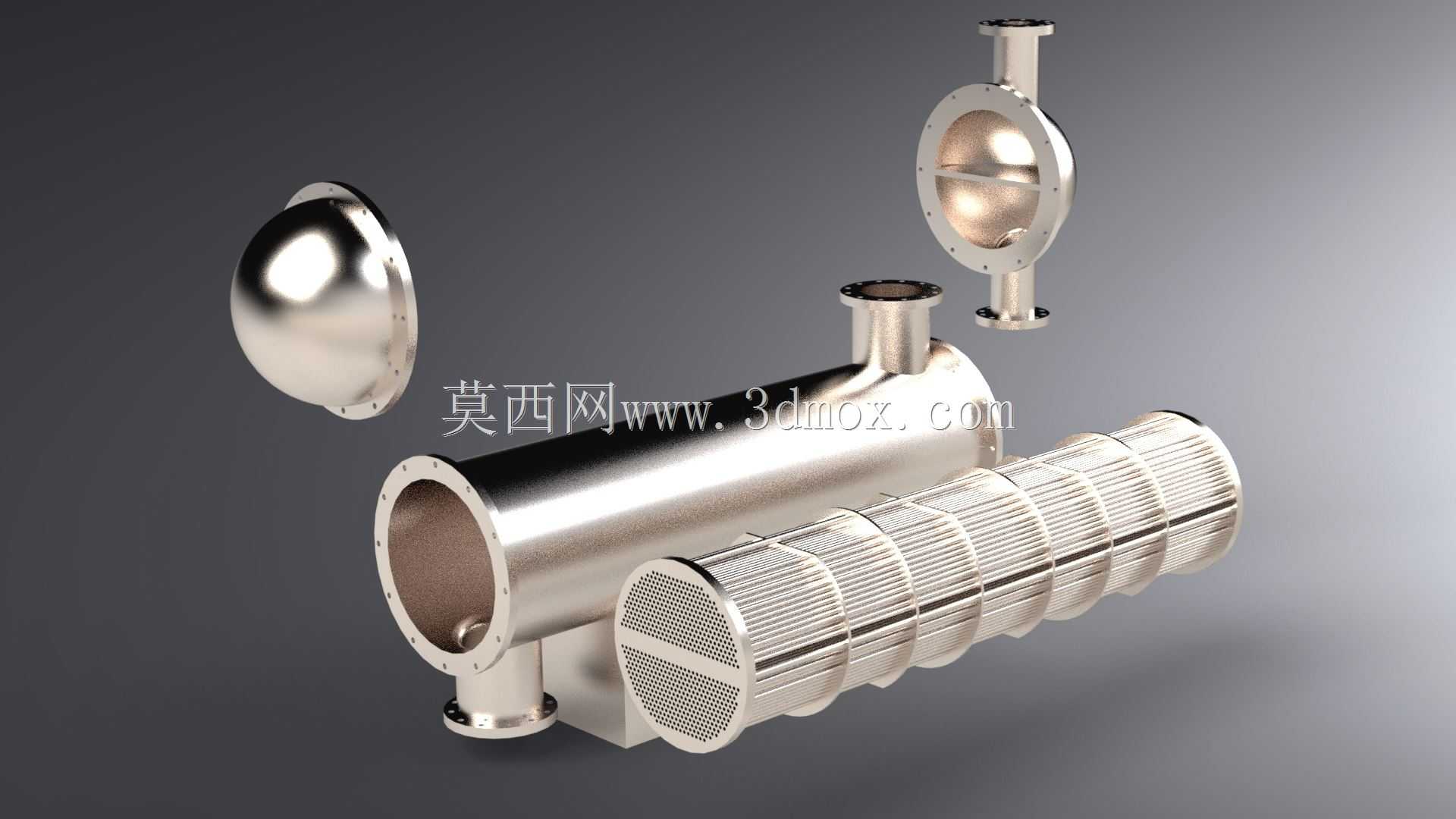

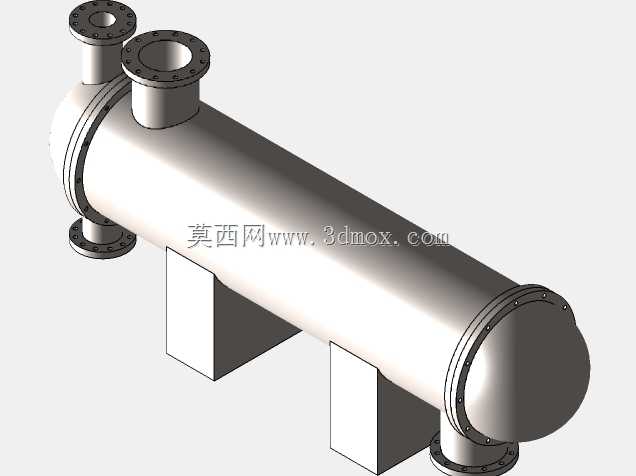

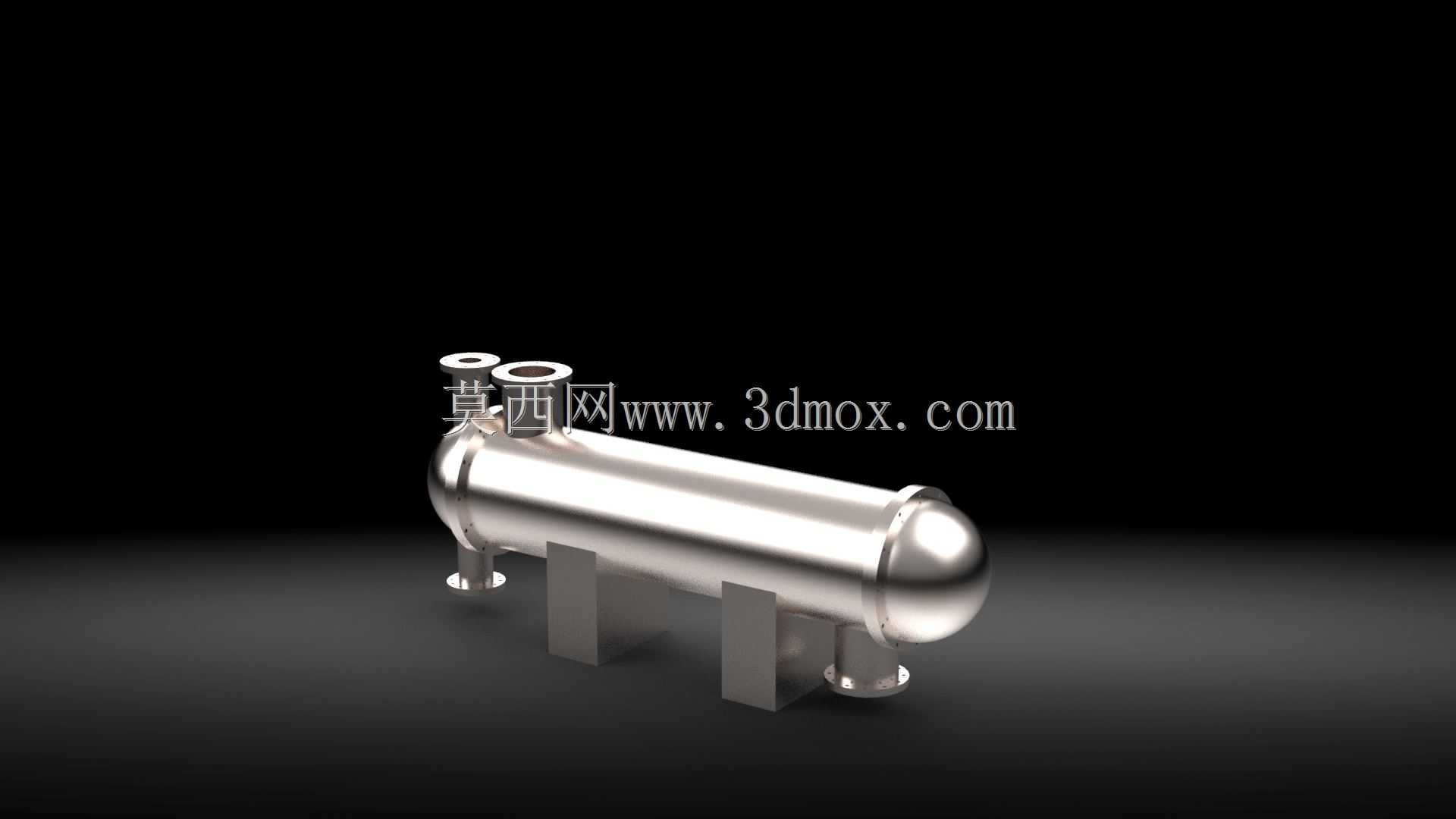

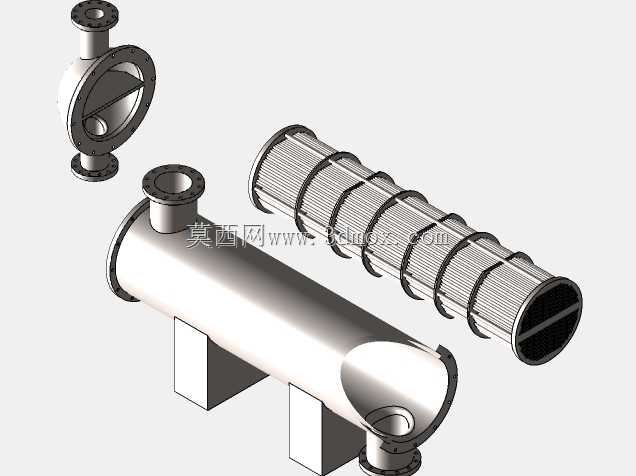

该换热设备属于工业领域通用的间壁式热量交换装置，广泛应用于化工生产流程中的介质温控环节、集中供热系统的汽水换热单元、制冷循环的蒸发器与冷凝器工位、食品加工行业的物料杀菌冷却工段，以及电力行业的余热回收场景，能够在两种存在温度差的流体之间实现高效热量传递，既可以完成工艺要求的介质加热、冷却、冷凝、蒸发操作，也可回收生产过程中的废热预热待处理物料，降低整体生产能耗。设备采用经典的管壳式结构布局，核心换热区域由平行排布的换热管束构成，两种换热介质分别走管程与壳程通道，管程介质在换热管内部流动，壳程介质在壳体与换热管之间的腔体内流动，通过金属管壁完成热量传递，设备配套的封头、法兰接口可实现与外部工艺管线的快速密封连接，挡板管支架组件能够对壳程介质的流动路径进行引导，延长介质在壳程内的流动行程，减少流动死区，大幅提升整体换热效率，同时还可对细长的换热管束形成有效支撑，避免介质长期冲刷导致管束出现振动变形、疲劳损坏的问题。在整体设计过程中，首先根据常规工业场景的通用换热工况确定核心参数，壳体采用直径500mm、长度2m的圆筒结构，既保证了足够的换热空间，也控制了设备的整体占地尺寸，适配多数中小型生产车间的安装空间要求；换热管选用直径10mm、壁厚1mm的薄壁金属管，总计672根平行排布，在保障管壁结构强度耐受管壳程压差的前提下，尽可能增大换热接触面积，降低管壁热阻提升传热效率；配套的2个集管分别对接管程介质的进出口，实现介质的均匀分配与汇集，避免单根换热管流量偏差过大影响整体换热效果；6组挡板管支架按照等间距原则布置在壳程内部，兼顾扰流效果与支撑稳定性。设备的所有对外连接接口均采用标准法兰结构，安装时可直接与同规格的工业管线对接，无需额外定制转接构件，卧式的安装形式可适配常规的设备支架安装要求，整体结构拆解维护便捷，可快速抽出管束完成管壁结垢清理、密封件更换等日常维保操作，能够长期稳定适配连续运行的工业生产场景。
