异形曲面限位嵌合结构件

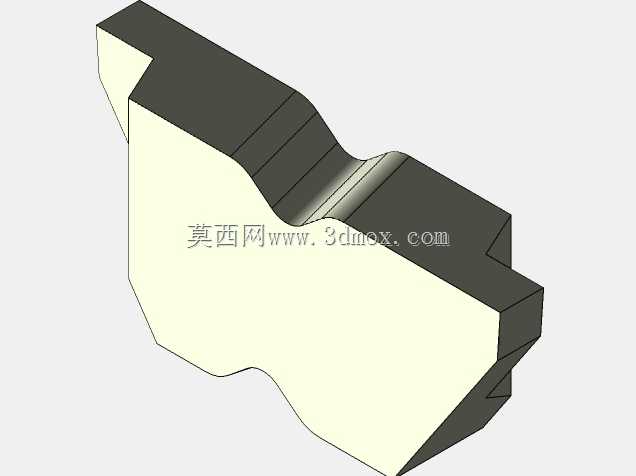

该异形曲面限位嵌合结构件，主要应用于重载工装夹具的定位工位、自动化生产线的工件承载限位模块以及专用设备的拼接嵌合部位，在实际生产场景中，可承担相邻部件的位置限定、载荷分散传递以及运动行程末端的硬限位功能，能够在高频次往复接触、中等载荷持续施压的工况下保持结构稳定性，避免相邻配合部件出现错位、窜动等问题，保障整套机构的运行精度。从功能特性来看，该结构件采用一体化实体设计，无拼接焊缝或装配缝隙，整体刚性表现优异，可承受垂直于安装面的正向压力以及沿曲面切线方向的侧向剪切力，其特殊的曲面轮廓并非装饰性设计，而是完全匹配对应配合件的外形轮廓，在嵌合到位后可实现多方向的自由度约束，无需额外加装定位销或紧固件即可完成初步定位，大幅提升装配环节的作业效率。在设计思路层面，该结构件的轮廓生成完全遵循配合面的运动轨迹要求，顶部的阶梯状凸起结构用于卡入对应部件的凹槽内，限制水平方向的横向位移，中部的内凹曲面则完全贴合配合件的外凸弧面，在接触过程中可实现面接触而非线接触，有效降低单位面积的接触压强，减少长期使用过程中的磨损量，底部的不规则切边则是根据安装基座的边界轮廓做的适配设计，可完美嵌入基座的预留安装槽内，避免安装后出现突出棱角带来的安全隐患。从外形尺寸与安装边界来看，该结构件整体轮廓紧凑，所有边角均做了合理的倒角处理，不存在应力集中的尖锐直角，安装时仅需将底部嵌入对应基座槽位，通过侧面的预留安装孔即可完成固定，安装后整体突出安装面的高度经过精准测算，既不会因高度过高干涉其他运动部件的运行轨迹，也不会因高度过低导致限位行程不足，其曲面部分的弧度公差控制在合理范围内，可保证与配合件贴合时间隙均匀，不会出现局部卡滞或间隙过大的问题，适配多数中等载荷的工业设备限位定位需求，可直接替换同类型的标准限位块使用，无需对原有安装基座做额外改造。
