旋转转摆动运动转换摆动气缸机构

这款摆动气缸机构是面向工业自动化传动场景开发的紧凑型运动转换执行单元，核心解决常规直线气缸无法直接输出定角度往复摆动的应用痛点，可广泛适配轻工包装、电子装配、小型物料分拣、工装夹具换位等需要小角度周期摆动驱动的生产工位，替代传统电机搭配减速机构的复杂驱动方案，大幅降低工位驱动单元的搭建成本与维护难度。

从实际用途来看，该机构可直接作为小型翻转工位的动力输出端，比如包装线上的盒体翻面、装配线上的工件姿态切换、检测工位的探头往复扫查，也可作为夹具的摆转驱动部件，带动夹爪完成指定角度的开合换位动作，适配0到90度范围内的定角度摆动需求，相比传统齿轮齿条式摆动缸，该结构传动链路更短，运动过程无反向间隙，摆动到位的重复定位精度更高。

功能特性层面，该机构采用同轴直连的传动布局，将旋转输入的圆周运动通过内置的导杆联动结构，直接转换为输出端的往复摆动运动，运动过程中气缸活塞杆的直线伸缩与摆杆的摆动动作全程联动，无需额外设置传动换向部件，整体运行阻力小，驱动气源压力在常规0.4-0.6MPa区间即可稳定输出扭矩，运动过程无卡顿、无死点，摆杆末端的安装位可直接连接执行工装，无需额外加装转接法兰。

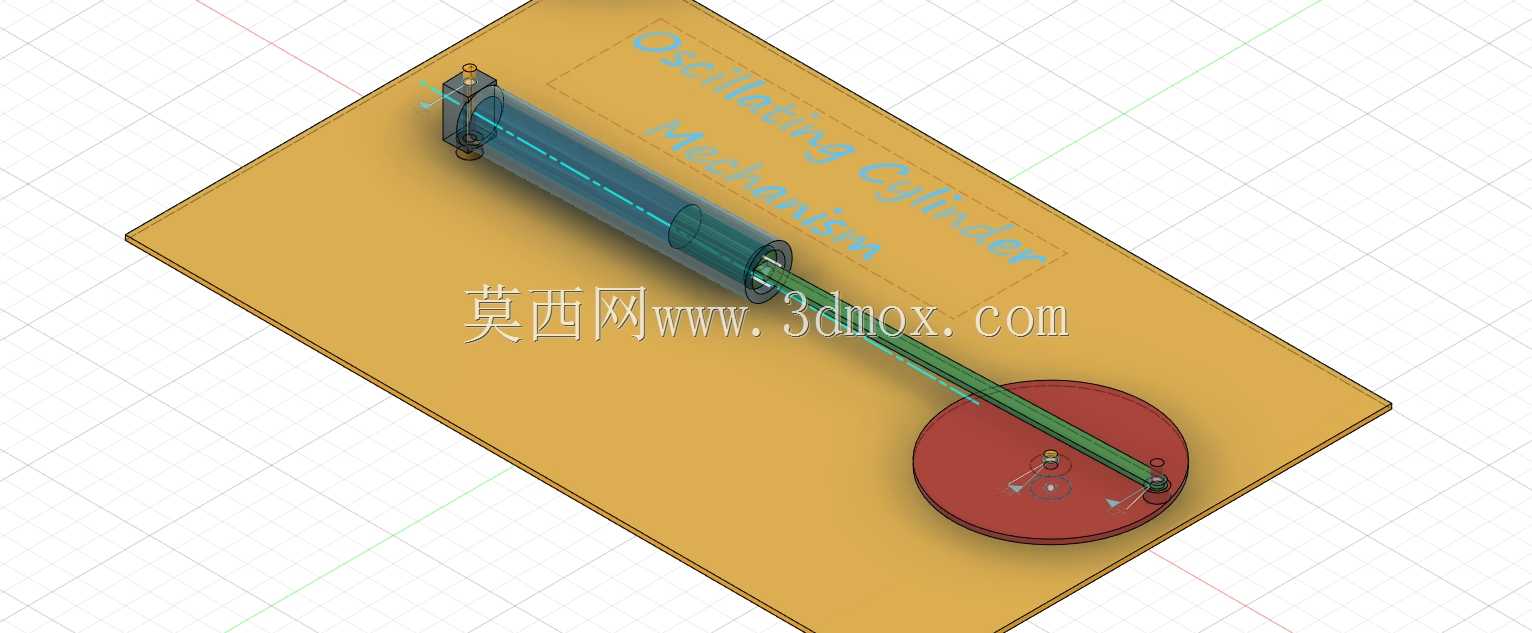

设计思路上，该机构优先考虑紧凑安装与易维护性，整体采用平板式安装基座，所有传动部件均集成在基座平面上方，气缸主体沿基座长度方向布置，摆转圆盘设置在基座一端，活塞杆端部通过铰接销与摆杆连接，当活塞杆做伸缩运动时，铰接点带动摆杆沿圆盘中心做定半径摆动，结构上没有冗余的传动零件，所有铰接位置均采用自润滑衬套，长期运行无需频繁加注润滑脂，零件加工难度低，常规机加工设备即可完成所有非标零件的加工制作。

外形尺寸与安装边界方面，该机构整体呈长条形布局，安装基座为带固定孔位的平板结构，四个角点设置沉头安装孔，可直接通过螺栓固定在设备台面或型材支架上，安装时仅需预留基座长宽尺寸的平面空间，上方预留不超过气缸直径两倍的竖向空间即可满足运动行程需求，摆杆摆动过程中所有运动部件均不超出基座的宽度边界，不会与周边相邻的工位部件产生运动干涉，适配现有自动化生产线的紧凑工位布局改造需求，无需对原有工位结构做大规模调整即可完成加装。
