直线转旋转运动曲柄滑块传动结构

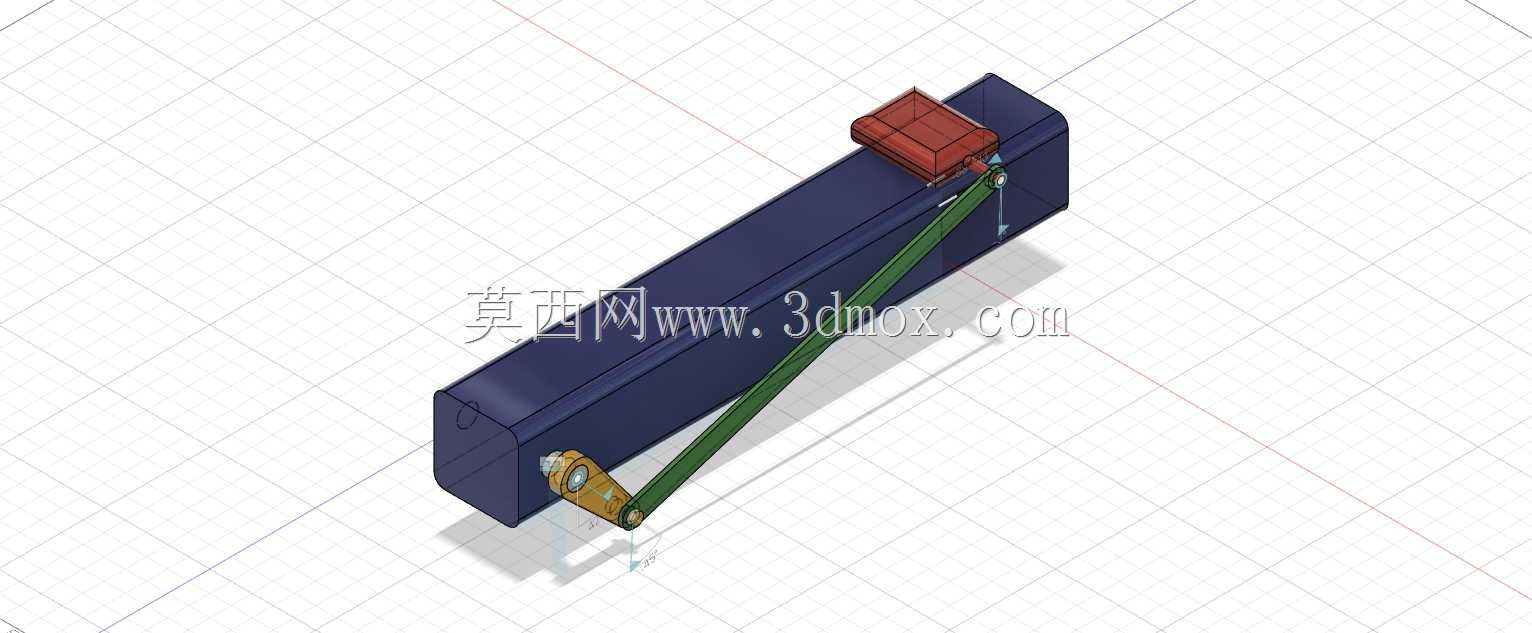

该曲柄滑块传动结构是机械传动领域的基础运动转换构件，广泛应用于各类需要实现直线往复运动与旋转运动相互转换的工业场景中，在小型冲压设备、往复式泵送装置、内燃机动力端、自动化送料机构等设备中都能见到这类结构的应用，是机械系统中实现运动形式切换的核心传动单元之一。从实际用途来看，这套结构可将输入端的直线往复驱动力，通过连杆的传动作用转换为曲轴端的连续旋转运动输出，也可反向将曲轴的旋转运动转换为滑块的直线往复动作，能够适配不同动力输入形式的设备传动需求，在小功率传动场景下具备传动可靠、结构简单、维护便捷的优势。在功能特性上，这套结构采用偏置式曲柄布局，滑块与长条形导向基座配合，运动过程中滑块沿基座导向槽做稳定的直线往复动作，连杆两端分别与滑块、曲柄端做铰接连接，铰接位置预留了充足的转动间隙，避免运动过程中出现卡滞、别劲的问题，整体传动链路无冗余构件，动力传递过程中的损耗较低，能够在长时间连续往复运行状态下保持稳定的传动精度。从设计思路层面，这套结构优先考虑了传动过程的运动平顺性，导向基座采用长条形一体化结构，为滑块提供足够长度的导向支撑行程，避免滑块运动到行程端点时出现导向不足的翘曲问题；曲柄端的铰接位置做了偏心距优化，在满足旋转输出扭矩需求的前提下，尽可能降低滑块运动过程中的侧向分力，减少滑块与导向槽之间的磨损，延长构件的使用寿命；连杆采用长杆式设计，合理控制连杆与曲柄的长度比值，有效降低传动过程中的冲击力，让运动转换过程更加平缓。在外形尺寸与安装边界方面，整套结构整体呈长条形布局，导向基座为核心安装基准件，安装时可通过基座上的预留安装位将整体结构固定在设备的安装平面上，安装过程中需要保证滑块导向方向与动力输入方向保持平行，曲柄旋转输出端的轴线与安装平面保持垂直，预留出曲柄旋转所需的圆周运动空间，避免运行过程中曲柄与周边构件发生运动干涉；滑块端预留了动力输入接口，可直接与直线驱动构件做连接，曲柄端预留了旋转输出接口，可外接传动轮、输出轴等构件传递旋转动力，整体结构紧凑，占用安装空间较小，能够适配各类小型设备内部的紧凑安装空间需求，不需要额外增设复杂的辅助支撑结构即可稳定运行。
