摩托车用通风盘式制动器三维结构设计

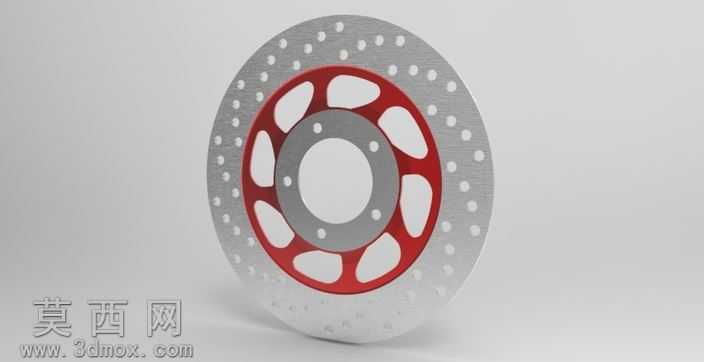

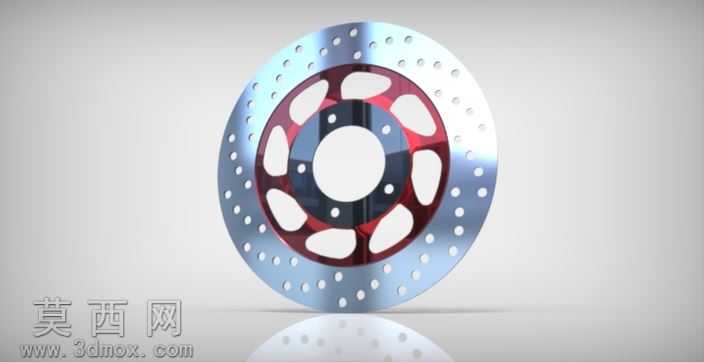

本模型为摩托车配套的通风型盘式制动器制动盘组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循摩托车制动系统的实际装配尺寸规范，对制动盘的各部分结构进行了精细化还原。模型整体分为外圈摩擦制动区、中间连接支撑区、中心安装定位区三个核心结构部分，其中外圈摩擦区域采用均匀排布的圆形通风散热孔设计，沿制动盘圆周方向等距分布，既能够在制动过程中引导空气流经盘面带走摩擦产生的热量，降低制动热衰减风险，又可以均匀分散制动过程中产生的应力，避免盘面局部应力集中导致的变形开裂问题。中间连接支撑区采用红色轻量化镂空辐条结构，通过八处对称分布的异形镂空设计，在保证结构连接强度的前提下大幅降低了制动盘整体重量，减少摩托车非簧载质量，提升车辆操控响应性能，辐条与内外圈的连接位置均做了圆弧过渡处理，避免应力集中带来的结构失效风险。中心安装定位区设置了均匀分布的安装定位孔，用于将制动盘固定在轮毂安装座上，孔位尺寸与位置度严格匹配摩托车轮毂的安装标准，保证装配时的同轴度要求。材质渲染方面，外圈摩擦制动区采用灰铸铁材质效果，还原金属磨砂质感，表面做细微的粗糙纹理处理，模拟真实制动盘摩擦工作面的使用质感；中间连接辐条采用红色阳极氧化铝合金材质效果，呈现细腻的金属光泽与均匀的红色漆面质感，与灰色摩擦区形成清晰的视觉区分；中心安装区采用与外圈一致的金属材质，保证整体结构的材质逻辑统一。设计过程中重点考量了制动盘的散热性能、结构强度与轻量化平衡，通过镂空与通风孔的组合设计，在满足制动强度要求的同时实现了轻量化与散热效率的提升，各部分结构的倒角、圆角细节均做了完整还原，没有出现结构缺失或干涉问题，可用于摩托车制动系统的结构展示、装配模拟以及相关教学演示场景。
