赛车游戏方向盘SolidWorks三维设计模型

本模型为赛车模拟驾驶用游戏方向盘的完整三维设计成果，建模阶段以真实赛车方向盘的握持手感、操控布局为参考基准，在SolidWorks软件中完成全参数化建模流程：首先绘制轮圈的环形扫描路径，通过多组截面轮廓放样生成符合人体工学的轮圈曲面，轮圈采用非等径截面设计，3点、9点握持位置做了加宽防滑的轮廓凸起处理，匹配真实驾驶时的手部贴合弧度；中心基座部分先绘制安装定位基准面，依次完成功能按键安装位、中心logo装饰区、转向轴连接座的特征构建，底部固定吸盘结构通过拉伸、切除、阵列特征完成可吸附式固定结构的建模，所有特征均保留完整参数化历史记录，支持后续修改轮圈尺寸、按键布局、固定结构规格。

参数设计层面，模型严格遵循游戏外设的通用尺寸规范，整体轮圈外径设定为280mm，轮圈握持截面直径32mm，中心基座直径120mm，底部固定支架高度85mm，所有安装孔位、按键槽位的尺寸均匹配市售常规游戏方向盘的通用配件规格，转向连接轴采用标准12mm直径D型截面设计，可兼容多数模拟驾驶基座的连接接口，参数间添加了完整的几何约束关系，修改轮圈直径时其余关联特征可自动同步更新，无需重复建模。

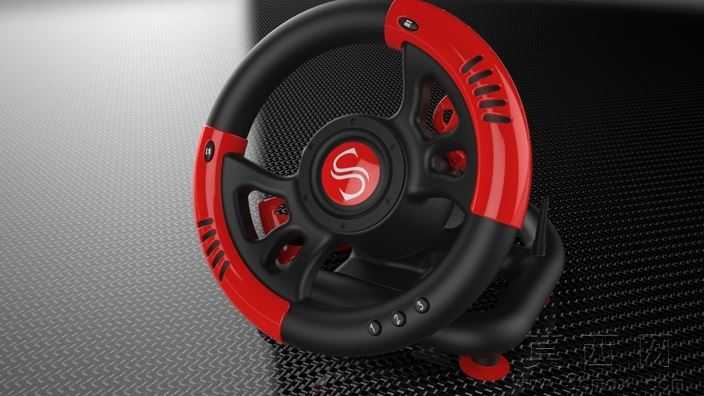

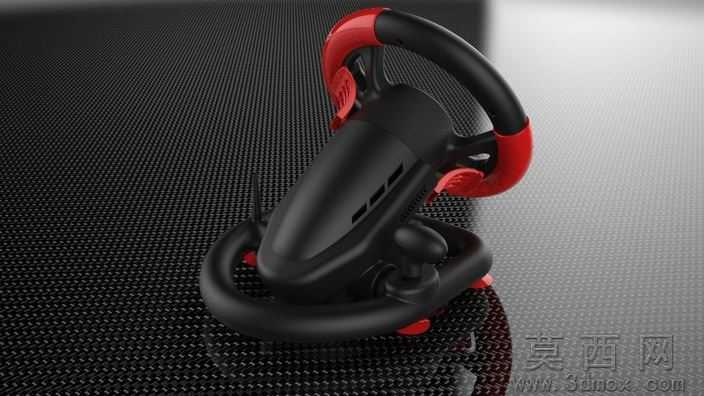

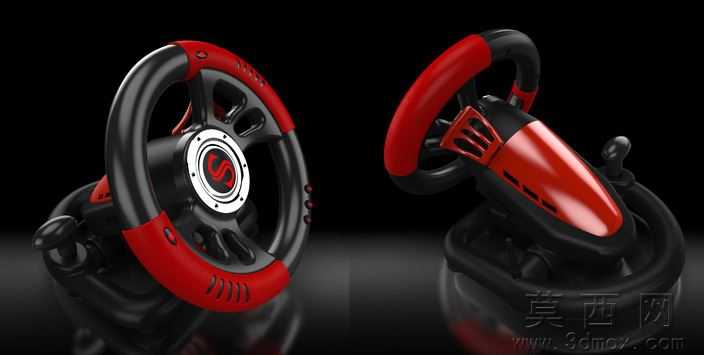

渲染材质部分针对不同部件做了精准的材质区分：轮圈主体采用哑光黑色软胶材质，添加细微的颗粒纹理模拟防滑橡胶的触感，两侧红色装饰区域采用亮面硬质塑料材质，设置适度的反射高光模拟注塑件的表面质感，中心S形logo采用金属镀铬材质，添加环境反射效果提升视觉精致度，功能按键采用半透明磨砂塑料材质，底部吸盘采用半透明软硅胶材质，背景搭配碳纤维纹理底板，通过三点布光方案突出轮圈的曲面轮廓与材质层次，渲染效果还原了真实产品的视觉质感。

结构原理上，该模型完整还原了游戏方向盘的核心结构逻辑：轮圈通过多根辐条与中心基座刚性连接，辐条上预留的按键安装位可集成功能按键实现游戏内的快捷操作，中心基座内部预留了转向角度传感器、力反馈电机的安装空间，底部支架通过球铰结构连接真空吸盘，可吸附在桌面实现使用时的固定，转向轴与基座内部的传动结构连接，可实现±270度的转向转动，完全匹配模拟驾驶游戏的操控需求。

软件兼容方面，模型原生基于SolidWorks2011版本创建，可直接在SolidWorks2011及以上版本中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，还提供了STL格式文件，可直接导入切片软件用于3D打印制作实物原型，不同格式文件均保留了完整的装配结构与部件分层，方便不同软件环境下的用户调用。

研发教学应用层面，该模型可作为游戏外设产品研发的原型参考，帮助设计人员验证方向盘的握持手感、结构布局合理性，也可作为工业设计、机械设计专业的教学案例，用于讲解曲面放样、参数化建模、装配约束、材质渲染的相关操作技巧，还可用于3D打印课程的实操练习，通过打印组装该模型理解产品从三维设计到实物制作的完整流程，同时也能为模拟驾驶外设的改装设计提供三维参考依据。
