电机负载性能测试台架结构设计

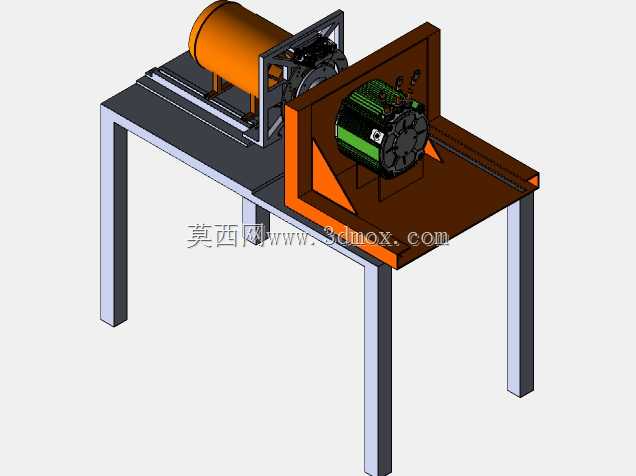

该测试台架主要应用于中小功率驱动电机的出厂性能校验、研发阶段负载特性验证场景，覆盖新能源汽车驱动电机、工业伺服电机、通用异步电机的常规性能测试环节，可在实验室环境下模拟电机实际运行时的不同负载工况，完成电机扭矩输出特性、温升表现、运行稳定性、过载能力等核心参数的验证工作，是电机研发、生产质检环节不可或缺的专用工装设备。整套设备采用框架式台架结构设计，主体支撑采用方形型钢焊接成型的立式桌架结构，四条支撑腿垂直布置保证台架整体的抗振性能，避免测试过程中加载装置与被测电机运行产生的振动影响测试数据准确性，台面采用加厚钢板加工而成，平面度经过精加工处理，为各功能部件提供稳定的安装基准。台架左侧布置加载动力单元，采用卧式安装的负载模拟装置，通过定制转接法兰与右侧的被测电机实现同轴连接，加载单元底部设置可调节滑轨安装座，可根据不同规格被测电机的轴向尺寸调整安装位置，保证两连接轴的同轴度公差控制在合理范围内，避免偏心运转造成的轴系磨损、测试数据偏差问题。被测电机安装区域设置L型定位靠板，靠板与台面之间焊接三角形加强筋提升结构刚性，靠板表面加工有阵列排布的安装长槽，可适配不同安装孔位、不同外形尺寸的被测电机快速装夹固定，无需针对单一型号电机定制专属安装板，大幅提升台架的通用适配能力。设计过程中重点考量了台架的负载承受边界，整体结构可满足最大额定扭矩五百牛米范围内的电机测试需求，台架总高度控制在一米二以内，台面宽度为八百毫米，轴向安装调节行程可达三百毫米，能够覆盖法兰安装尺寸从六十毫米到二百六十毫米区间的各类卧式安装电机，安装时无需额外搭建地基，放置于水平硬化地面即可开展测试作业。整套台架的结构设计充分兼顾了刚性需求与操作便利性，加载端与被测端的安装区域预留了足够的接线、传感器布置空间，方便测试人员布置温度传感器、扭矩传感器、转速采集装置等测试配件，同时台架下部预留的空置区域可放置测试配套的电控柜、数据采集设备，优化测试工位的空间利用率。
