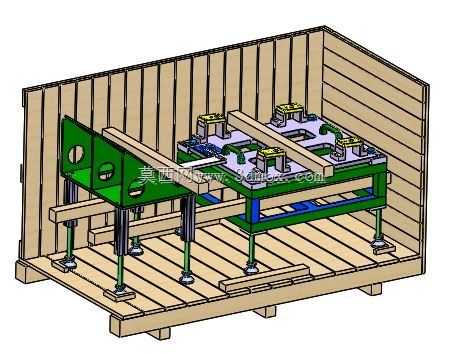

重型工装夹具木箱包装结构设计方案

该包装结构主要面向重型机械加工工装夹具的长途干线运输、车间周转仓储场景，针对精密工装夹具易磕碰、易形变、对运输缓冲与固定精度要求高的特性设计，解决传统简易包装无法承载高重量工装、运输过程中夹具移位碰撞导致精度失效的行业痛点。整套包装以实木拼接围板构成封闭外箱主体，箱底采用加厚实木栈板结构，预留叉车作业插入口，适配工厂内叉车转运、物流装卸货的全流程作业需求，外箱围板采用竖向实木条密拼结构，兼顾侧向抗冲击能力与整体结构刚性，可承受多层堆码的垂直压力，满足仓储堆存与集装箱拼箱运输的空间利用要求。内部固定结构采用分层支撑设计，针对夹具的支撑脚位置设置独立可调式支撑座，每个支撑座配备橡胶减震垫与高度调节螺杆，可根据不同夹具的支脚高度差灵活调整支撑高度，保证夹具整体处于水平受力状态，避免运输颠簸中局部应力集中导致的夹具底座形变。横向设置多根实木压梁，压梁与夹具接触面粘贴高密度缓冲垫层，通过压梁将夹具上部与箱体内壁牢牢抵紧，杜绝运输过程中夹具的上下窜动与横向位移。设计阶段充分考虑安装边界与适配范围，箱体内腔预留足够的缓冲间隙，支撑座的安装位置可沿箱底预设的滑槽横向、纵向调整，可兼容一定尺寸范围内的不同规格工装夹具包装需求，无需针对每款夹具单独定制包装箱体，大幅降低批量工装的包装成本。外箱底部的支撑脚高度符合通用手动液压叉车、机动叉车的作业高度要求，无需额外辅助托盘即可完成装卸作业，围板与箱底采用可拆卸式连接结构，开箱时可快速拆除围板取出夹具，空箱可拆解堆叠存放，减少仓储空间占用。整套结构兼顾承载能力、防护性能与复用性，可有效保护精密工装夹具在全物流链路中不受外力损伤，保障夹具抵达现场后的安装精度与使用性能。
