多工位快换式重复孔定位加工钻模结构

在机械加工的批量生产场景中，当同系列可互换零件需要完成多个规格一致、位置精度要求高的重复孔加工时，普通划线找正、逐件对刀的加工方式不仅效率低下，还容易因人工操作误差导致孔位偏移、孔径超差，无法满足互换性装配要求，这款钻模正是针对这类加工痛点设计的专用工装。

该钻模的核心用途是为麻花钻、扩孔钻、铰刀等孔加工刀具提供精准导向，将刀具直接引导至每个预定孔位的中心位置，省去逐件划线、找正、对刀的繁琐流程，大幅降低对操作工人的技能依赖，稳定保证同批次零件的孔位加工精度，让不同批次的互换零件都能达到统一的装配公差要求。

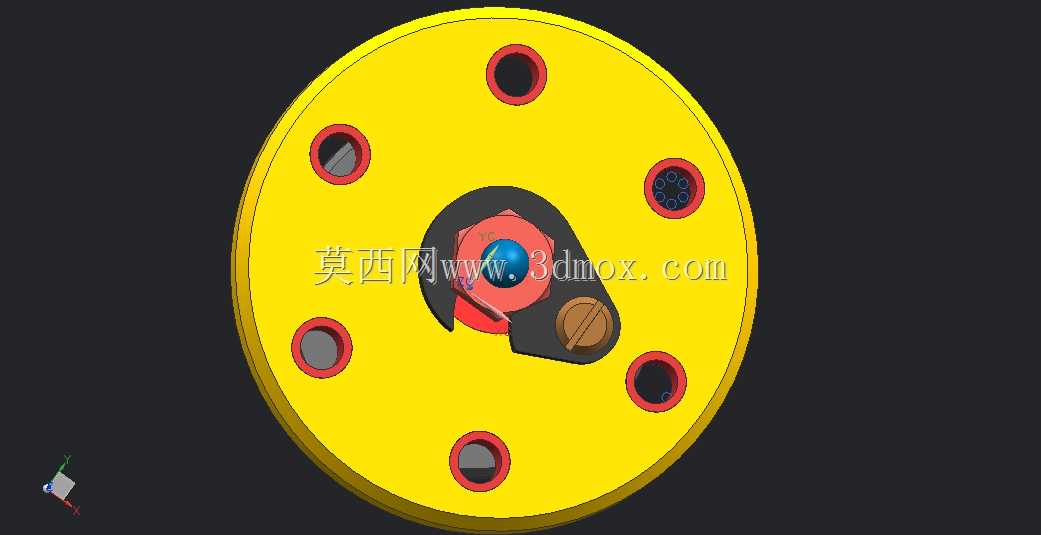

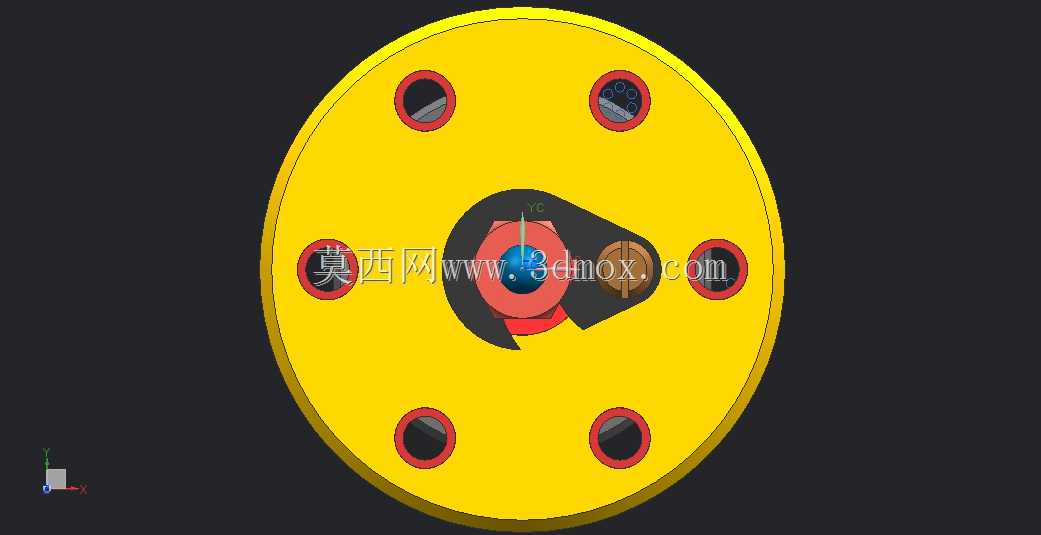

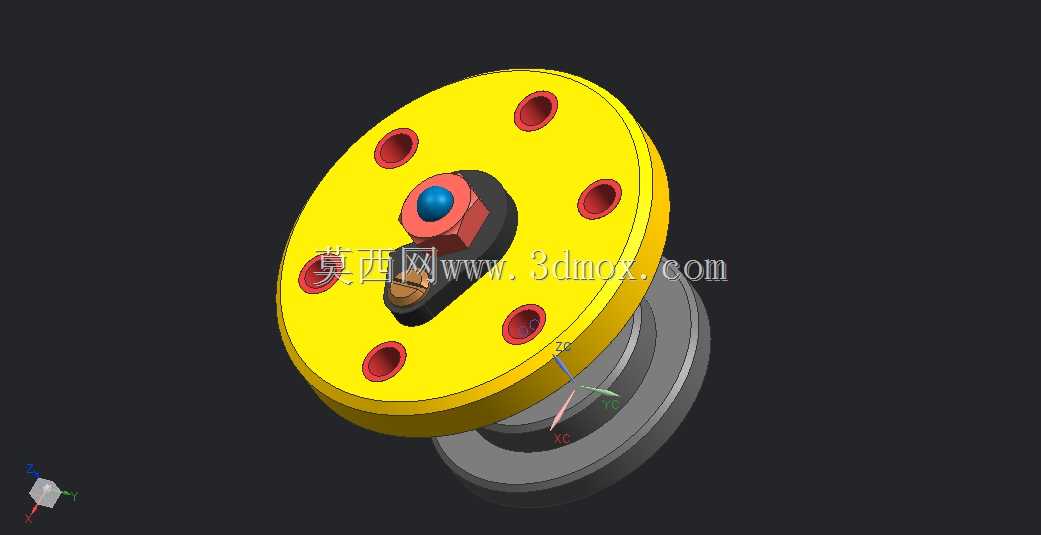

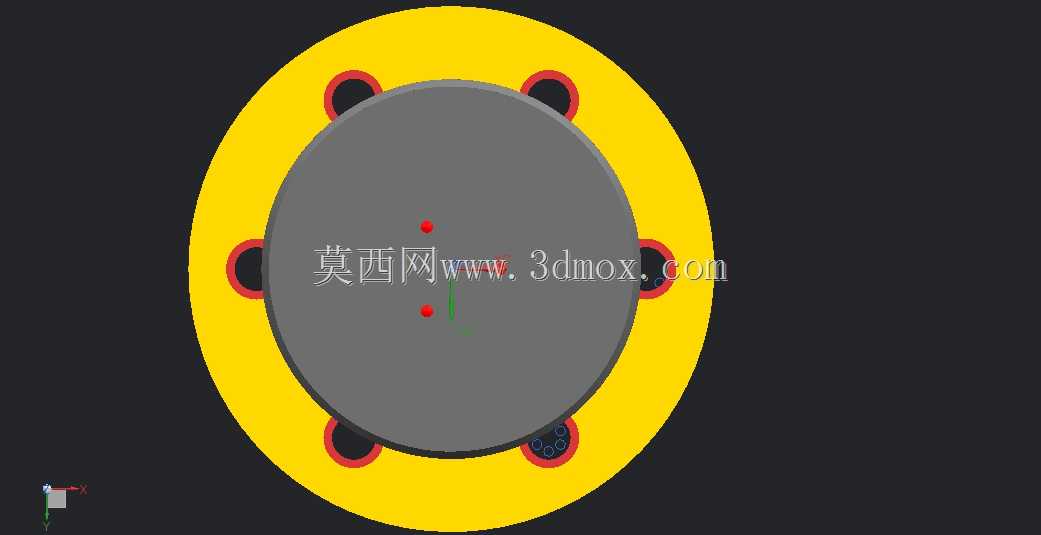

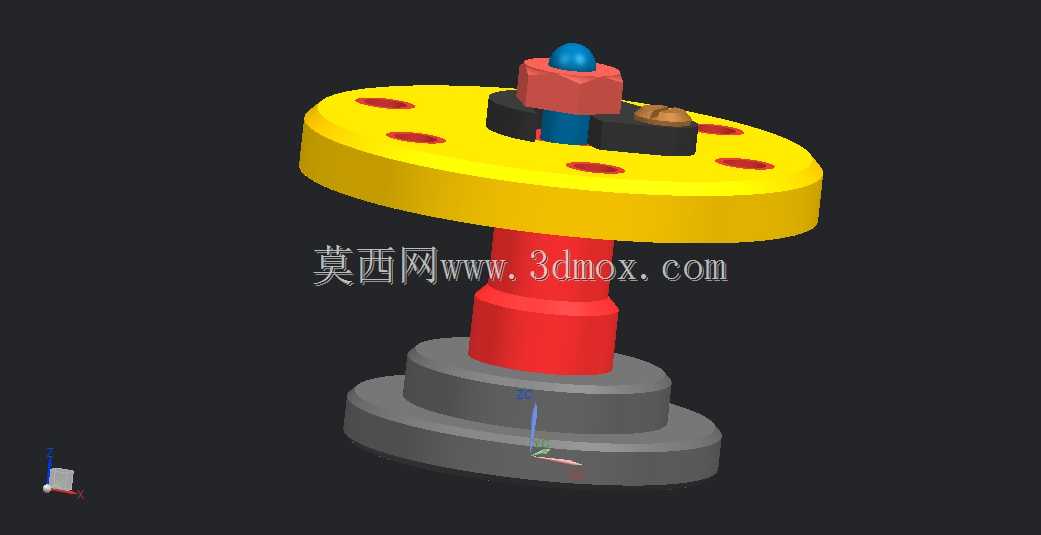

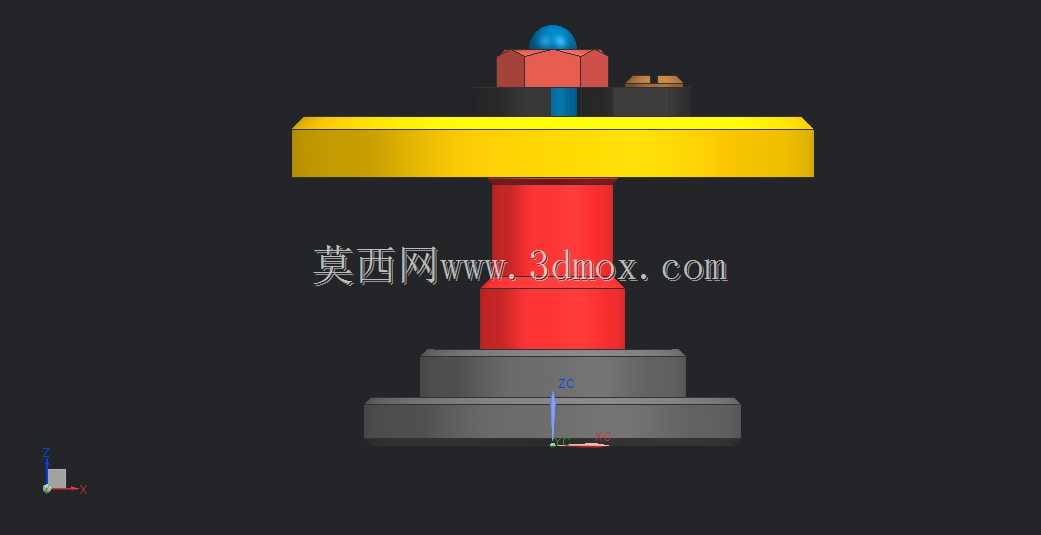

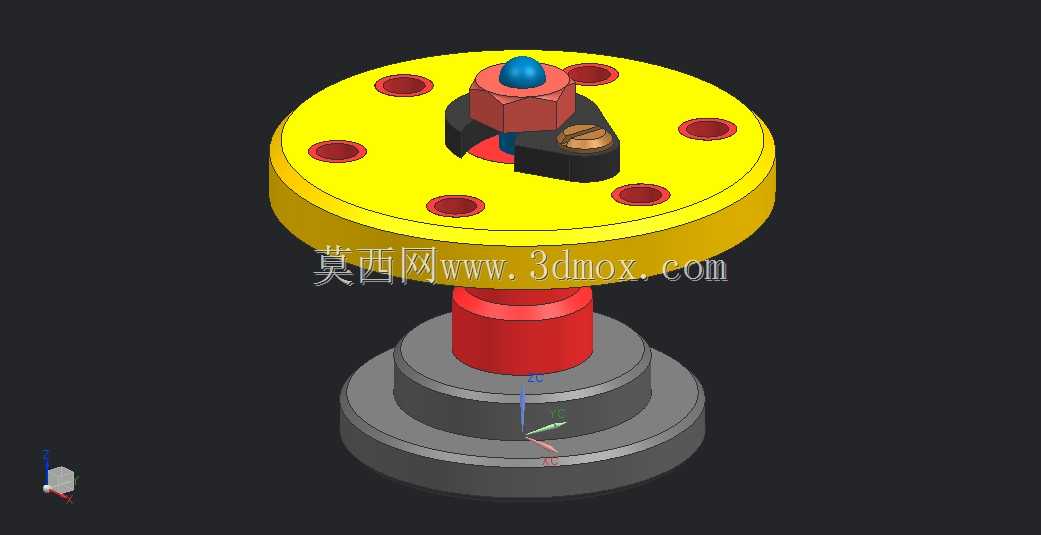

从功能特性来看，这款钻模采用圆盘式多工位布局，钻模板圆周方向均匀布置多个钻套安装位，可根据加工需求配置对应内径的快换钻套，单次装夹即可完成单个零件上所有同圆周分布孔的加工，也可适配小尺寸多件同工序的快速加工。钻模中心设置快换压紧机构，通过顶部的锁紧螺母与压紧块配合，能够快速完成工件的装夹与拆卸，压紧块上的偏心快拆结构无需完全拧下螺母即可松开工件，进一步压缩装夹辅助时间。钻模底部设置阶梯式定位基座，可直接适配机床工作台的标准T型槽安装接口，也可通过法兰连接方式固定在专用钻床工作台上，安装时仅需保证基座轴线与钻床主轴轴线重合，即可完成整体工装的定位校准。

设计思路上，这款钻模遵循基准重合原则，以工件的中心内孔与端面作为定位基准，与钻模的中心定位轴、支撑端面完全贴合，消除工件装夹时的六个自由度，保证定位精度稳定。钻套采用耐磨合金材质制作，与钻模板的安装孔采用H7/h6的间隙配合，磨损后可快速更换，无需重新加工钻模板主体，延长工装整体使用寿命。钻模的导向高度根据加工孔的深度与刀具长径比优化设计，既保证足够的导向长度避免刀具偏摆，又不会因导向过长导致排屑不畅、刀具磨损加剧。

安装边界方面，钻模整体采用同轴回转式结构，最大外圆直径适配中小型台式钻床、立式钻床的工作台加工范围，底部基座的安装孔位符合通用机床工装的安装尺寸标准，无需额外制作过渡连接板即可完成安装。钻模的整体高度经过优化，在标准钻床的主轴行程范围内即可完成全行程进给加工，不会出现主轴行程不足无法钻通工件的问题，同时压紧机构的操作空间预留充足，工人在装拆工件时不会与钻床主轴、夹具其他部件发生干涉，操作安全便捷。在实际生产应用中，这类钻模广泛应用于法兰盘、端盖、连接套等盘类零件的圆周分布孔加工，相比通用夹具加工效率可提升3倍以上，孔位位置精度可稳定控制在0.1mm以内，完全满足互换性零件的装配要求。
