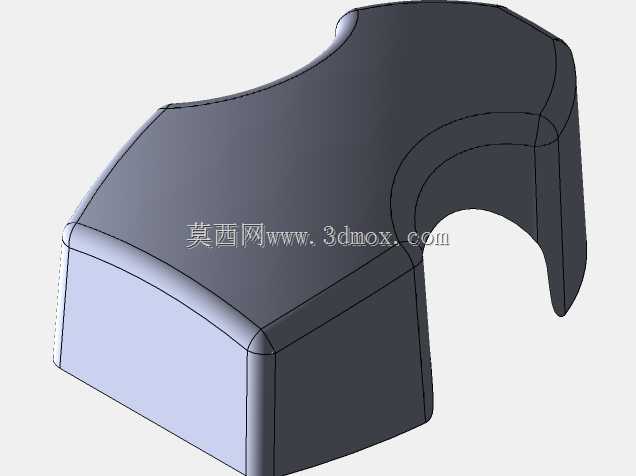

曲面修剪成型异形护罩结构设计

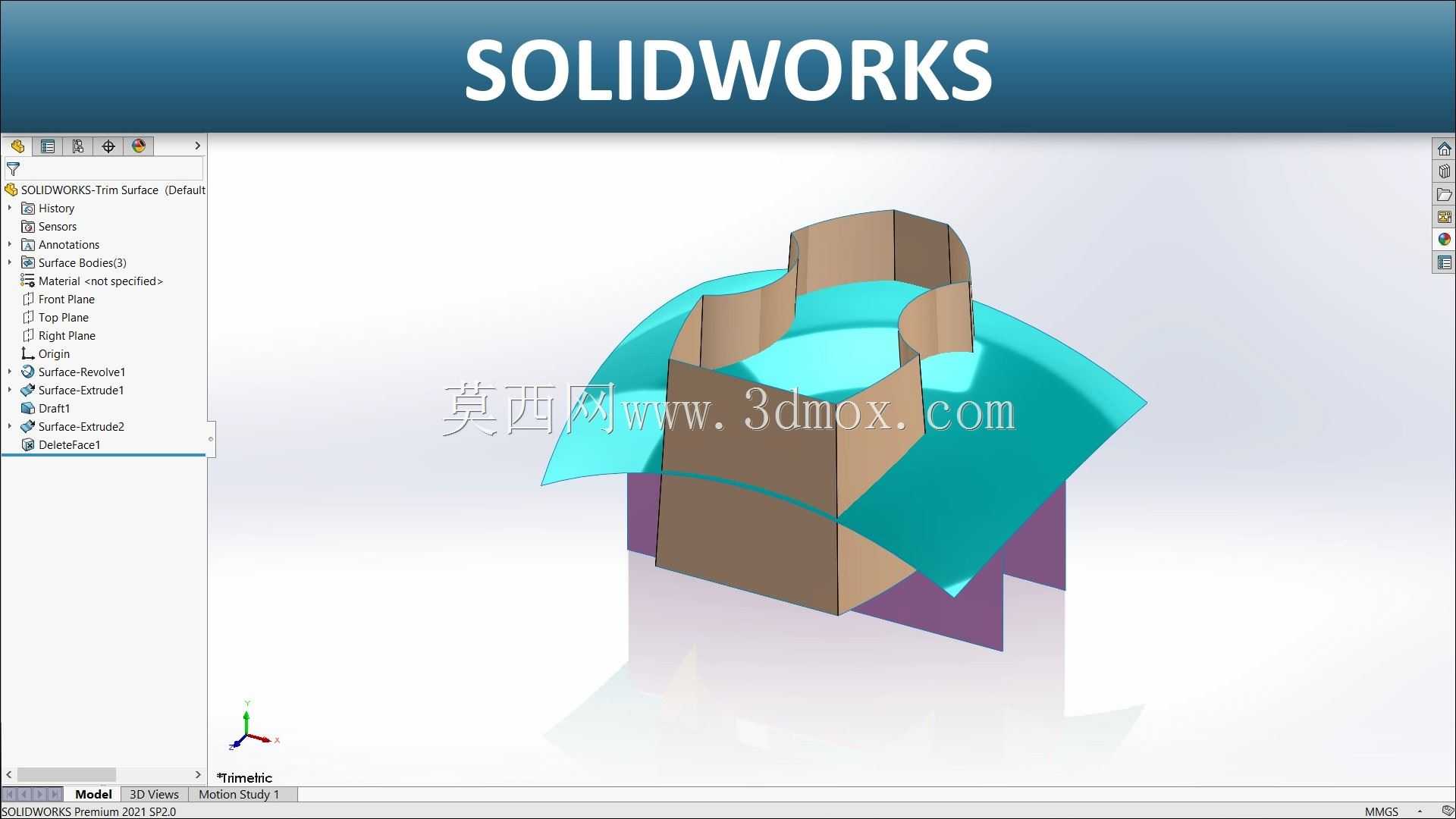

该异形护罩结构主要应用于工业设备外露运动部件的安全防护场景，常见于自动化生产线末端执行器外侧、小型加工设备的传动区域包覆、户外便携检测设备的握持端防护等位置，核心作用是隔绝内部运动构件与外部操作人员的直接接触，避免杂物卷入传动间隙造成设备卡滞，同时兼顾握持操作的人体工学适配性，降低操作人员长时间持握设备产生的疲劳感。从功能特性来看，该护罩采用一体化曲面成型结构，无额外拼接缝隙，整体结构强度均匀，能够承受日常使用中的轻微磕碰与剐蹭，曲面过渡区域做了等半径圆角处理，不存在尖锐棱角，避免安装与使用过程中划伤操作人员；内侧预留有均匀的安装间隙，可适配内部安装的传动组件、电路模块的排布需求，开口侧的弧形避让结构能够精准避开设备的运动输出端，不会对部件的正常动作行程造成干涉。在设计思路上，该结构优先采用曲面修剪的成型逻辑，先通过基础曲面搭建整体外轮廓的控制网格，根据内部组件的排布边界确定护罩的包覆范围，再针对运动部件的伸出位置做曲面的精准修剪，拆分出适配的避让开口，最后对所有曲面衔接处做连续性过渡处理，保证外表面的顺滑度，减少后期注塑或3D打印过程中的应力集中问题。外形尺寸方面，该护罩整体采用紧凑化设计，主体包覆区域的长宽尺寸控制在适配小型设备安装的范围内，安装边界预留有均匀的壁厚余量，侧壁厚度保持一致，既能够满足结构强度要求，也能控制整体重量，安装时可通过内侧预设的卡扣位或粘接面与设备主体快速固定，不需要额外设计复杂的连接结构，适配多种小型工业设备的外装防护需求。
