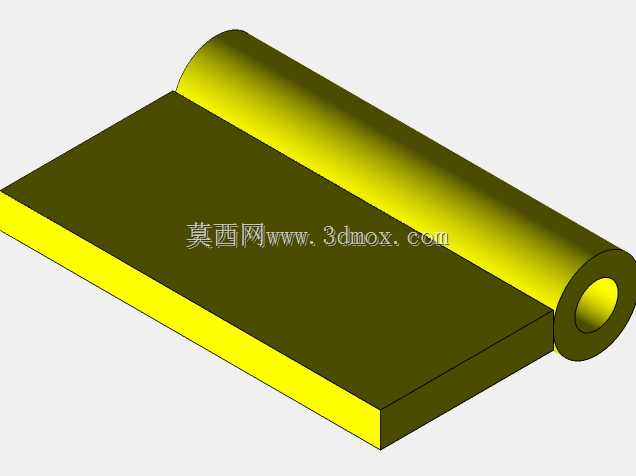

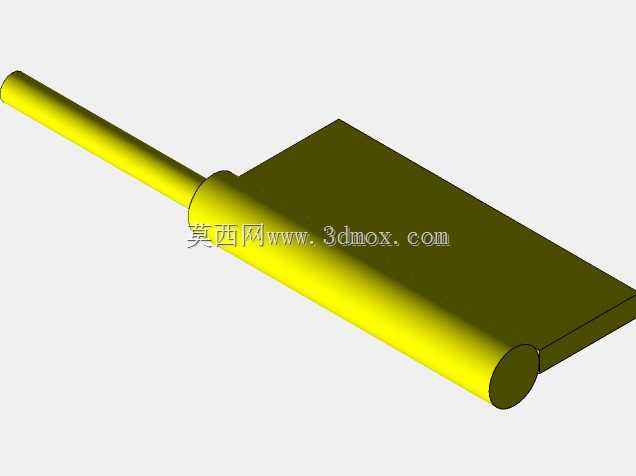

卷式平板结构传感防护装置三维设计

　　该结构件的设计初衷，是面向工业现场人员安全防护的传感触发场景，解决传统平面式防护传感器无法适配窄长安装空间、易受外力磕碰损坏的痛点。从实际应用场景来看，这类结构常部署在自动化生产线的边缘工位、物流输送线的人员闯入检测区域、冲压设备的操作面防护边界，当人员肢体或异物触碰卷式辊面时，内置的传感单元会快速触发设备停机信号，避免机械伤害事故发生。不同于常规的块状传感防护装置，该设计采用平板基座搭配卷式辊筒的组合形态，平板部分作为安装承载基体，底面预留了标准的安装孔位阵列，可直接通过螺栓固定在设备机架的型材安装面上，不需要额外设计转接支架，大幅降低现场安装的改造成本。卷式辊筒部分采用空心薄壁结构设计，一方面减轻整体结构重量，

　　降低安装面的承重负载，另一方面辊筒可绕自身轴线做小角度偏转，当外力从任意水平方向触碰辊面时，辊筒的偏转会触发内部的微动传感单元，相比固定式平面传感结构，触发角度覆盖范围提升近40%，不会出现触碰死角。从设计思路层面，整个结构的建模过程优先考虑了装配兼容性，平板基座的厚度控制在12mm，宽度适配主流的40系列工业铝型材的安装槽间距，辊筒的外径设置为35mm，突出平板基座上表面20mm，既保证足够的触碰触发行程，又不会因为突出高度过高影响现场人员的正常操作通行。辊筒与平板基座的连接端采用隐藏式转轴设计，转轴内置复位扭簧，当外力撤除后辊筒可自动回到初始位置，不需要人工复位，适配连续生产的工况需求。结构的所有棱边都做了R2的圆角处理，

　　避免尖锐棱边划伤操作人员，也减少外力磕碰时对结构本身的应力损伤。在安装边界的考量上，整个结构的长度可根据实际防护面的宽度做模块化延伸，单段标准长度为500mm，多段拼接时可通过平板基座端部的定位止口实现快速对齐，拼接缝隙控制在0.5mm以内，不会出现传感检测的断档区域。辊筒表面做了哑光防滑处理，避免潮湿环境下异物触碰时出现打滑导致的触发延迟，平板基座的表面采用硬质阳极氧化处理，耐磨性能满足工业现场三年以上的使用需求，不需要频繁做表面维护。不同于光电类的防护传感装置，该机械式的防护结构不受现场粉尘、切削液、光线干扰的影响，在焊接工位、打磨工位这类恶劣工况下依然可以稳定工作，不会出现误触发或者信号丢失的问题。

　　建模过程中对转轴的配合间隙做了公差仿真，转轴与安装座的配合采用H7/g6的间隙配合，既保证辊筒转动的灵活性，又不会因为间隙过大出现晃动导致的传感误触发。内部的传感触发块安装在辊筒的端部，触发行程设置为3mm，触发力控制在15N，既不会因为轻微的设备振动导致误触发，又能保证人员肢体触碰时可以快速响应，响应时间控制在20ms以内，满足安全防护类设备的响应速度要求。整个结构没有易损的外露电子元件，所有传感线路都从平板基座的内部走线槽引出，出线口设置在基座的侧面端部，可直接对接设备的安全控制回路，布线整齐不会被现场的移动物体剐蹭损坏。在实际选型适配时，可根据防护区域的风险等级调整内部传感单元的触发阈值，高风险区域可将触发力调低至10N，进一步提升防护灵敏度，低风险的通行区域可适当调高触发力，避免过往物料的轻微剐蹭导致的不必要停机。
