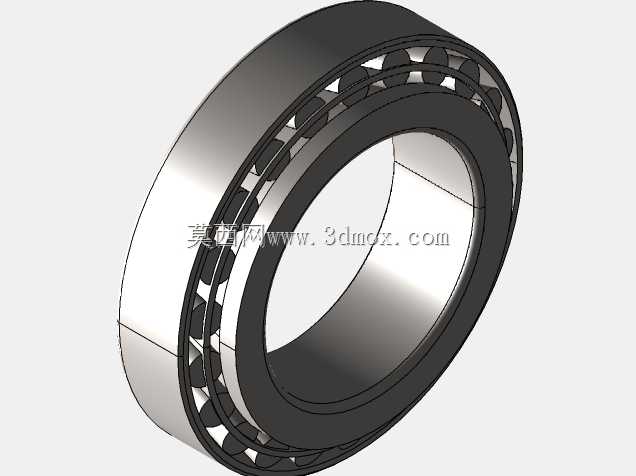

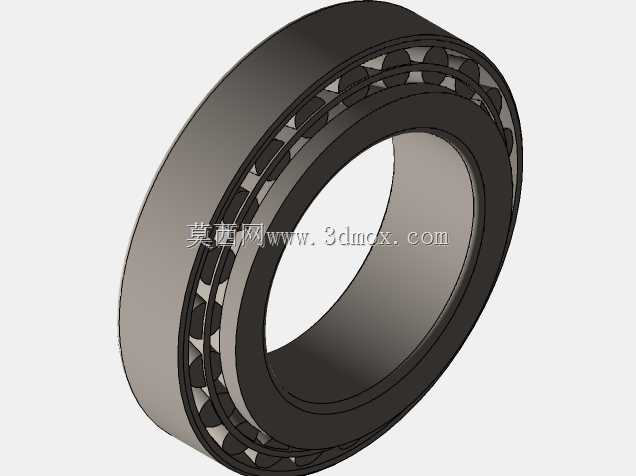

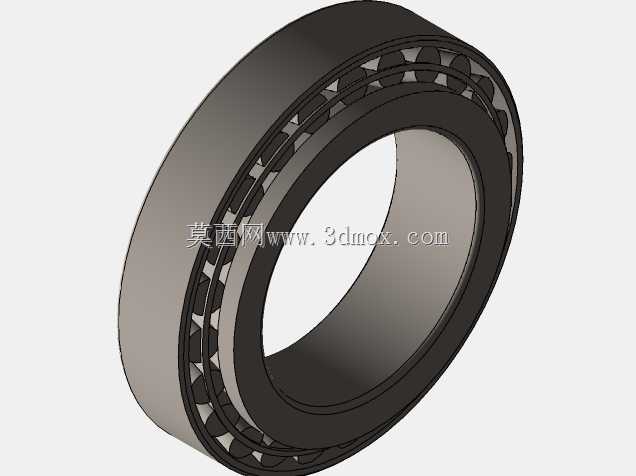

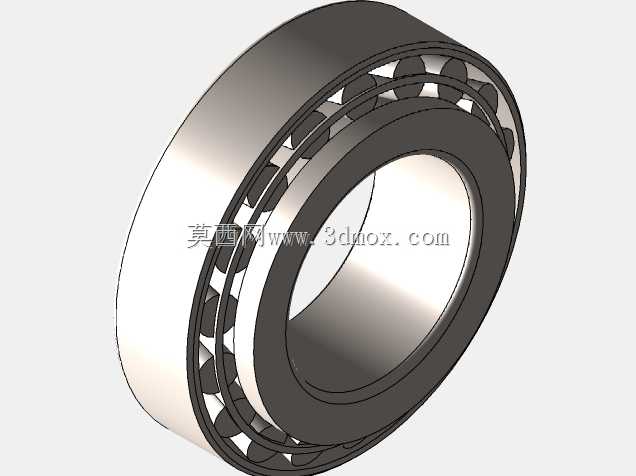

管道珩磨机配套双列调心滚子轴承结构

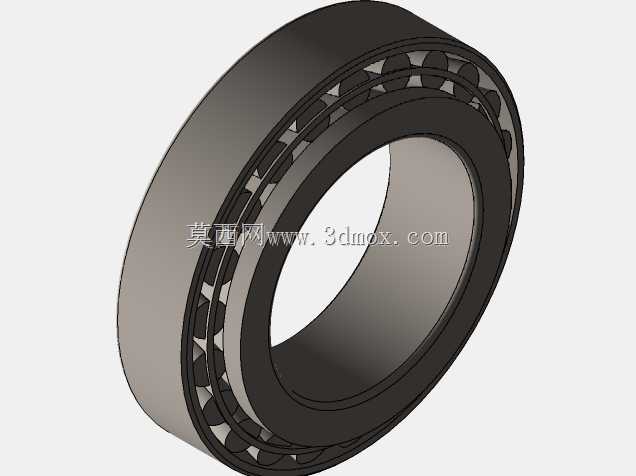

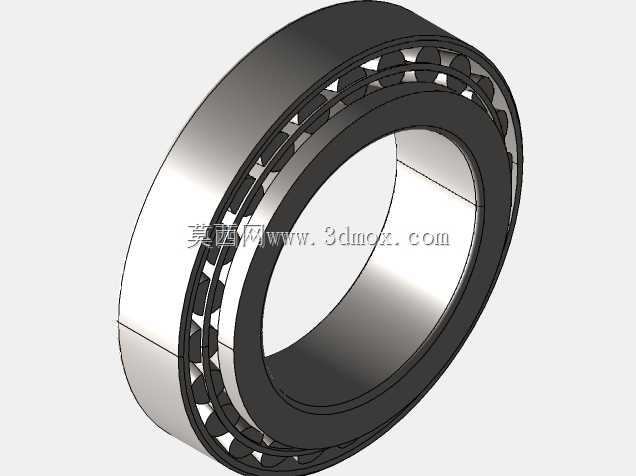

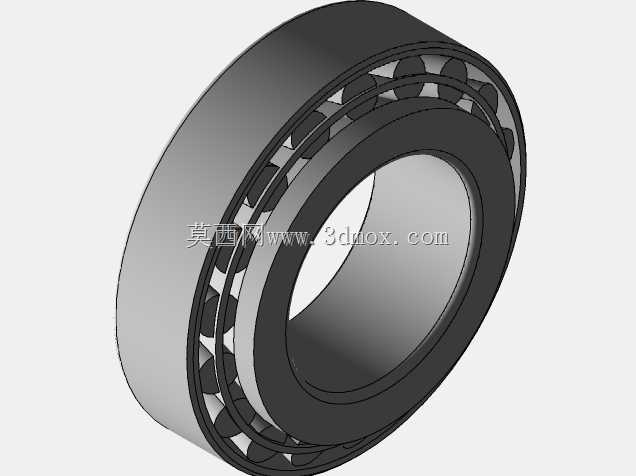

该结构为管道珩磨机核心配套的双列调心滚子轴承，主要应用于长距离金属管道内孔珩磨加工的主轴支撑场景，在油气输送管道、市政给排水管道、工业流体输送管道的内壁精密加工工序中，承担珩磨头旋转主轴的径向与轴向复合载荷，适配管道珩磨作业中主轴长悬伸、受交变磨削力冲击、易出现安装同轴度偏差的复杂工况。从实际用途来看，管道珩磨机在对大口径长管道内壁做珩磨抛光时，珩磨头随主轴深入管道内部，磨削过程中磨条对管壁施加持续径向压力，同时主轴高速旋转会产生周期性振动，该轴承可同时承受大数值径向载荷与双向轴向载荷，还能补偿主轴因长距离传动产生的挠曲变形、安装座孔加工带来的同轴度误差，避免主轴卡滞、磨削精度超差的问题，保障管道内壁珩磨后的圆度、表面粗糙度达到工艺要求。在功能特性上，该双列滚子结构采用对称球面滚子设计，两列滚子交错排布在带球面滚道的外圈与双滚道内圈之间，自带调心性能，当内圈与外圈出现一定角度的相对倾斜时，轴承仍可正常运转，不会出现滚动体卡阻、滚道局部应力集中的问题；滚子与滚道之间为线接触修正设计，相比点接触轴承承载能力提升40%以上，可承受珩磨作业中频繁的冲击载荷，同时优化的滚子端面与挡边接触结构，降低了高速运转时的摩擦发热，适配管道珩磨机长时间连续作业的需求。设计思路层面，针对管道珩磨机主轴工作时易受磨屑、切削液侵入的问题，轴承采用一体化密封结构预留设计，可适配接触式橡胶密封圈安装，阻挡珩磨产生的金属磨屑、水基切削液进入轴承滚道内部，延长维护周期；内圈与主轴的配合面、外圈与安装座孔的配合面均按照过盈配合公差设计，避免主轴正反转切换时出现配合面打滑磨损；保持架采用高强度实体黄铜材质设计，可在高载荷、冲击工况下稳定分隔滚动体，避免滚子之间出现相互摩擦剐蹭。外形尺寸与安装边界方面，该轴承为标准宽系列双列调心滚子结构，内孔适配管道珩磨机主轴的标准安装轴径，外圈外径匹配珩磨机主轴箱的安装座孔尺寸，轴承宽度满足主轴支撑跨距的刚度要求，安装时内圈可通过热装方式与主轴轴肩定位贴合，外圈通过轴承端盖压紧固定，预留的润滑通道可直接对接设备的集中润滑系统，无需额外改造安装结构即可直接替换原有同规格轴承，适配多数中小型管道珩磨机的主轴支撑位安装要求，安装后主轴径向跳动量可控制在工艺允许范围内，保障珩磨加工时磨条与管道内壁的接触压力均匀，提升管道内壁加工后的尺寸一致性与表面质量。
