小型交流串励电动机内部结构三维建模

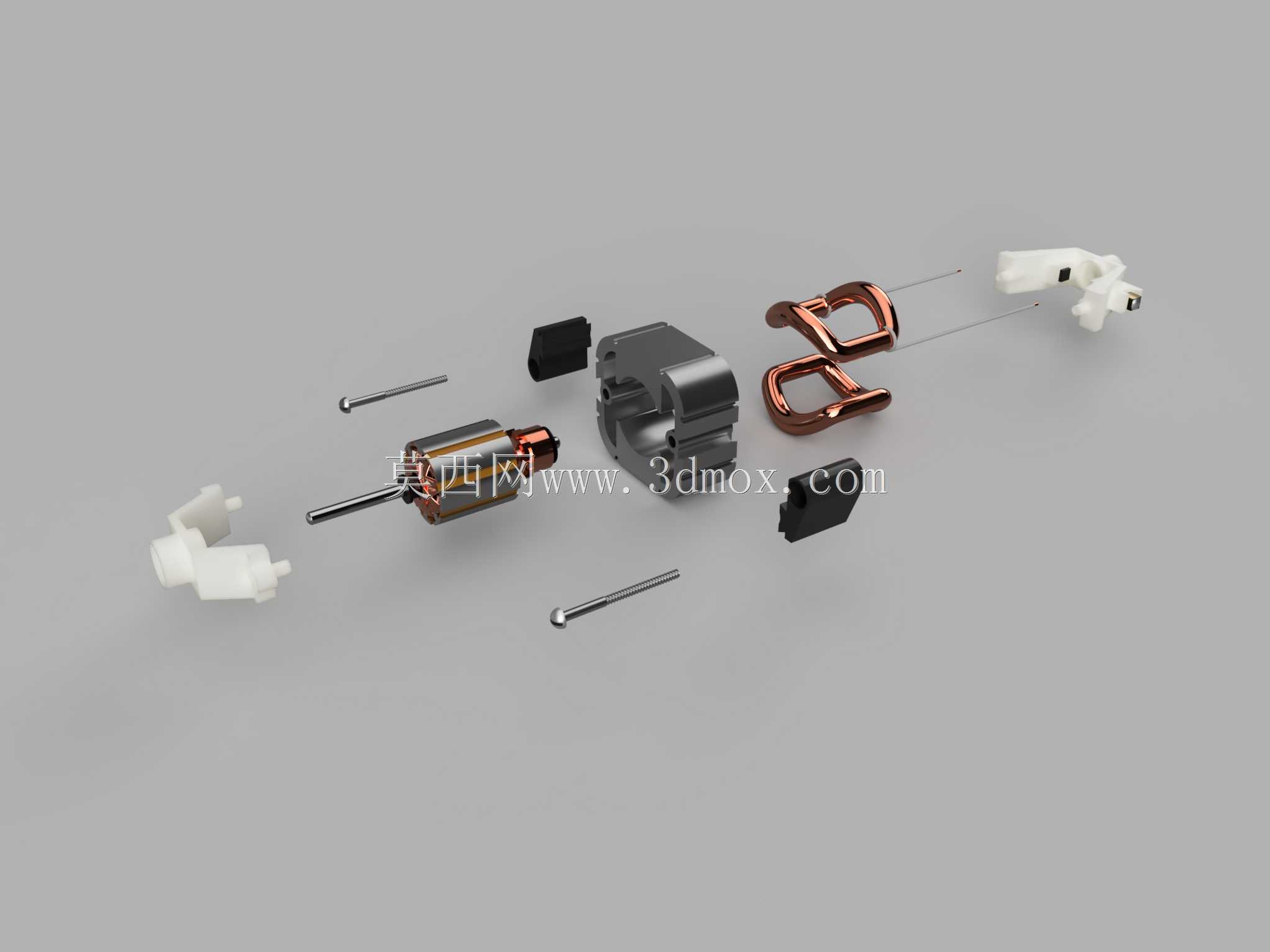

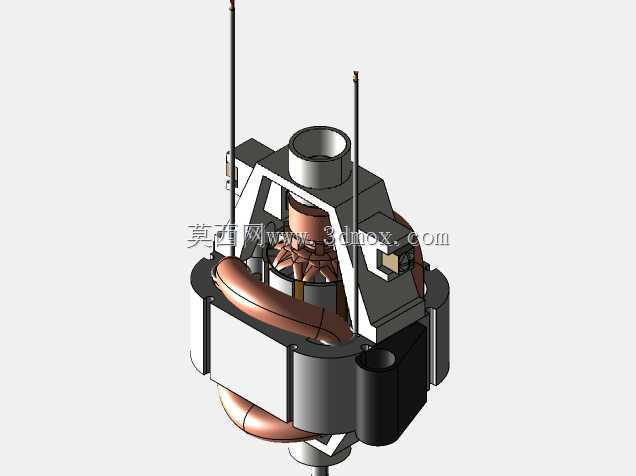

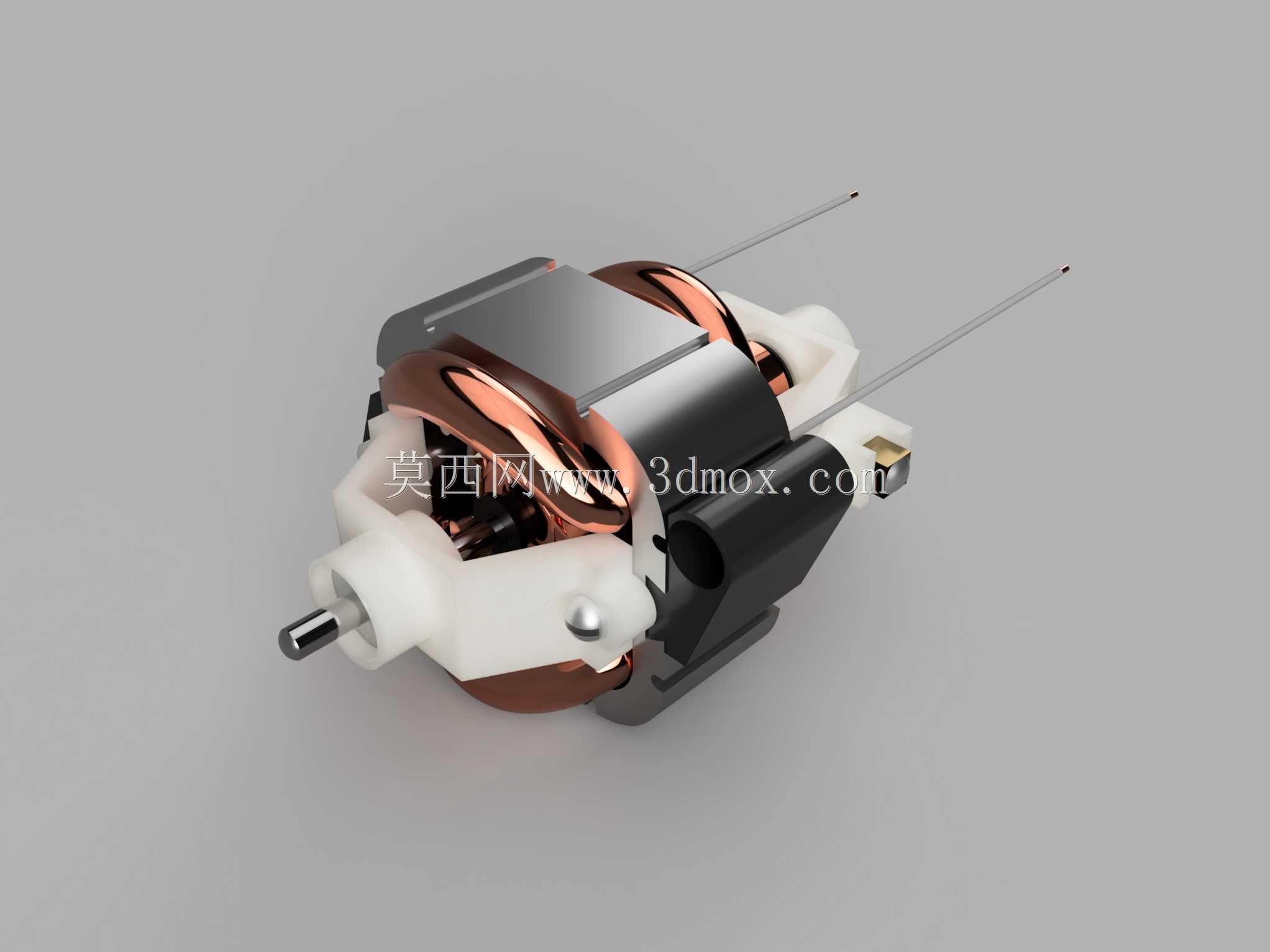

这款小型交流电动机的三维建模，完整还原了串励式交流电机的内部核心构造，可广泛适配家用手持电动工具、小型厨房料理电器、桌面级小型加工设备等对启动转矩要求较高的民用及轻工场景，这类电机凭借交直流两用的特性、高启动转速与大转矩输出的优势，在小功率动力输出场景中拥有极高的应用普及率。从实际用途来看，该结构的电机能够在接入工频交流电的工况下，将电能高效转化为旋转机械能，带动配套负载完成切削、搅拌、打磨、送风等多种作业动作，适配负载波动较大的工作场景，在负载增大时可自动降低转速提升输出转矩，避免电机堵转烧毁，具备优秀的工况自适应能力。从产品功能特性来看，模型完整呈现了电枢铁芯的叠压结构、漆包线绕组的排布方式、换向器与电刷的接触配合结构、前后端绝缘支架的定位结构、输出转轴的轴承配合位以及定子励磁绕组的固定结构，所有部件的配合间隙都按照实际量产公差进行还原，清晰展现了电机内部的电流通路、磁路走向以及动力传递路径，能够直观呈现交流串励电机的工作原理：电流依次通过电刷、换向器导入电枢绕组，与定子励磁绕组产生的磁场相互作用产生电磁转矩，带动转轴旋转输出动力。在设计思路层面，建模过程优先考量了小功率电机的散热需求与结构紧凑性，将电枢与定子的气隙控制在合理范围内，既保证磁路导通效率降低空载损耗，又避免转子转动时出现扫膛故障；端部的绝缘支架采用耐高温工程塑料材质的结构设计，既实现了绕组端部的固定与绝缘防护，又预留了电刷组件的安装滑道，方便后期维护更换电刷；输出轴端设计有标准的D型切削位，可直接配套齿轮、联轴器等传动零件，无需额外加工适配。从外形尺寸与安装边界来看，该电机整体为圆柱类布局，主体外径适配小功率设备的安装仓尺寸，轴向长度预留了接线引脚的伸出空间，两个供电引脚从电机尾部同向伸出，方便线路焊接与绝缘防护处理；前端输出轴的伸出长度与直径符合通用小功率电机的安装规范，可直接替换同规格的量产电机产品，安装位的固定卡点与支架定位槽都按照通用标准设计，无需额外修改安装结构即可完成装配，能够为小型电动设备的动力选型、结构适配以及电机原理教学提供直观的三维参考依据。
